フックホルダー フランジタイプ（BJ531）
- 通常単価(税別)
- 4,086円～7,796円
- 税込単価
- 4,495円～8,576円
BJ130、J132フックに下押しクランプ用フランジタイプホルダーです。 【特...
詳細情報を確認する商品情報

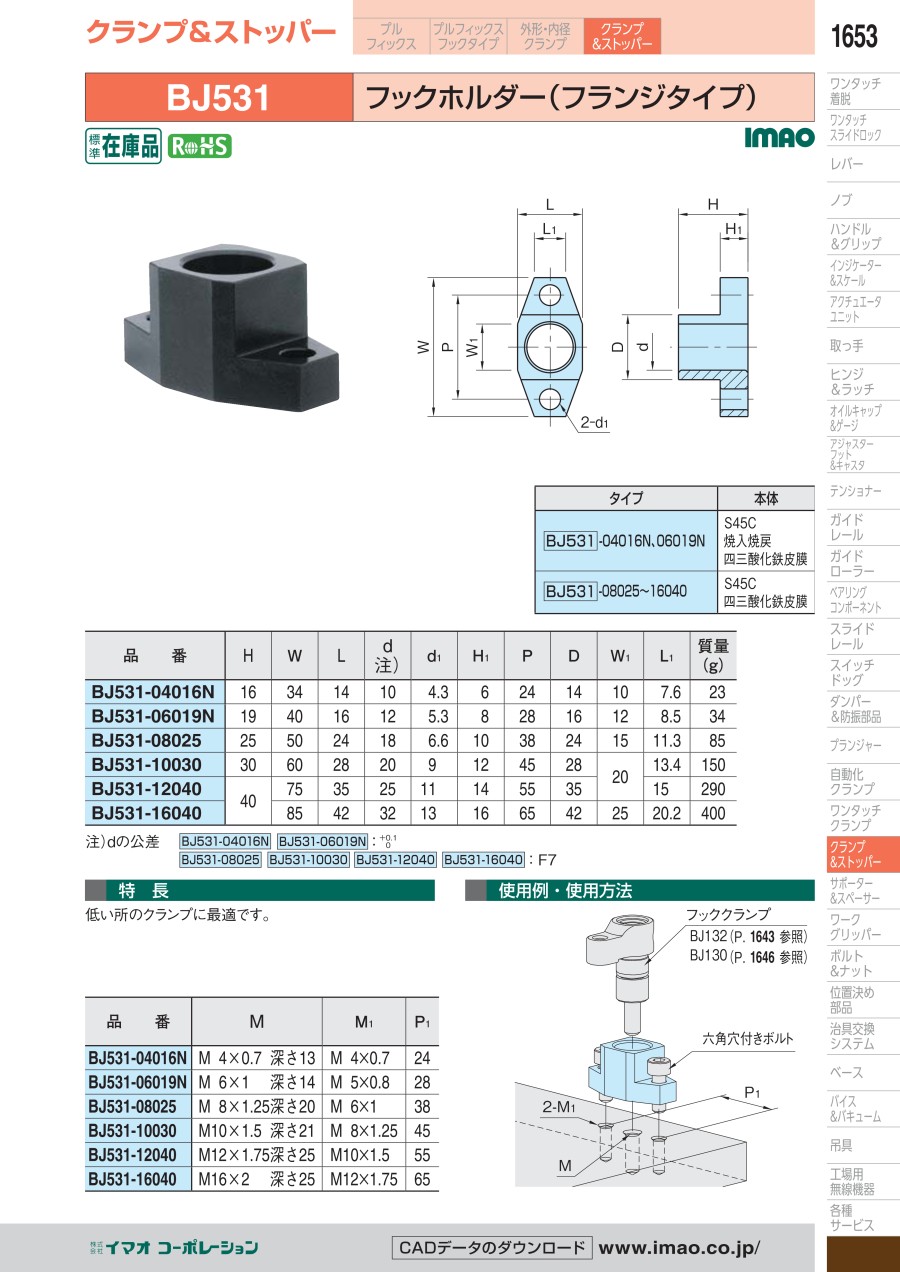

外形図
型番:BJ531-04016、06019
型番:BJ531-08025～16040
製品仕様
外観図
型番:BJ531-04016、06019
型番:BJ531-08025～16040
仕様
| タイプ | 本体 |
|---|---|
| BJ531 -04016、06019 | S45C 焼入焼戻 四三酸化鉄皮膜 |
| BJ531 -08025～16040 | S45C 四三酸化鉄皮膜 |
規格表
| 品番 | H | W | L | d 注) | d1 | H1 | P | D | W1 | L1 | 質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BJ531-04016 | 16 | 34 | 14 | 10 | 4.3 | 6 | 24 | 14 | - | - | 20 |
| BJ531-06019 | 19 | 40 | 16 | 12 | 5.3 | 8 | 28 | 16 | - | - | 30 |
| BJ531-08025 | 25 | 50 | 24 | 18 | 6.6 | 10 | 38 | 24 | 15 | 11.3 | 85 |
| BJ531-10030 | 30 | 60 | 28 | 20 | 9 | 12 | 45 | 28 | 20 | 13.4 | 150 |
| BJ531-12040 | 40 | 75 | 35 | 25 | 11 | 14 | 55 | 35 | 15 | 290 | |
| BJ531-16040 | 85 | 42 | 32 | 13 | 16 | 65 | 42 | 25 | 20.2 | 400 |
注: dの公差/
BJ531-04016 BJ531-06019:＋0.1～0
BJ531-08025 BJ531-10030 BJ531-12040 BJ531-16040:F7
使用例
フッククランプ(BJ132)を設定したする時
| 品番 | M | M1 | P1 |
|---|---|---|---|
| BJ531-04016 | M4×0.7 深さ13 | M4×0.7 | 24 |
| BJ531-06019 | M6×1 深さ14 | M5×0.8 | 28 |
| BJ531-08025 | M8×1.25 深さ20 | M6×1 | 38 |
| BJ531-10030 | M10×1.5 深さ21 | M8×1.25 | 45 |
| BJ531-12040 | M12×1.75 深さ25 | M10×1.5 | 55 |
| BJ531-16040 | M16×2 深さ25 | M12×1.75 | 65 |
低い所のクランプに最適です
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,086円 ( 4,495円 ) | 3日目 |
4,953円 ( 5,448円 ) | 3日目 |
6,282円 ( 6,910円 ) | 3日目 |
7,796円 ( 8,576円 ) | 3日目 |
詳細情報
基本情報
BJ130、J132フックに下押しクランプ用フランジタイプホルダーです。
【特長】
・クランプ部分のフッククランプ（BJ130、BJ132）の設置を簡単にできます。
・低い位置でのクランプに最適です。
【用途】
・金属加工用治具の構成部品などに利用可能。
