フッククランプセット（BJ132-A）
- 通常単価(税別)
- 6,043円～6,108円
- 税込単価
- 6,647円～6,719円
通常出荷日：3日目
低位置のクランプに良い省スペースの下押しクランプ。 【特長】 ・ボルト径M4、M6の2サイズ。 ・クラ...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
上面図
側面図
製品仕様
| フック | ホルダー |
|---|---|
| SCM440 焼入焼戻 四三酸化鉄皮膜 | S45C 焼入焼戻 四三酸化鉄皮膜 |
規格表
| 品番 | H1 | S (クランプ ストローク) | W1 | M | L1 | R | D1 | H3 | M1 | L | H | D | W | H2 | W2 | W3 | クランプ力 (kN) | 許容締付トルク (N・m) | 質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BJ132-04018A | 35 | 3 | 8 | M4×0.7 | 14 | 18 | 14 | 35 | M6×1 | 11 | 45 | 14 | 8 | 7.5 | 3 | 12 | 2 | 2.7 | 55 |
| BJ132-06022A | 40 | 4 | 10 | M5×0.8 | 17 | 22 | 16 | 40 | M8×1.25 | 14 | 53 | 16 | 10 | 9.5 | 5 | 13 | 3.5 | 7 | 90 |
使用例
フッククランプ(BJ132)とフックホルダー(BJ530)を設置した時
詳細情報
基本情報
低位置のクランプに良い省スペースの下押しクランプ。
【特長】
・ボルト径M4、M6の2サイズ。
・クランプ力2～3.5kN。
・六角穴付きボルトが追従してフックの上下で、クランプ後のフックかじりを解除することができる。
【用途】
・低い位置でのクランプに最適。
・金属加工用治具の構成部品などに利用可能。

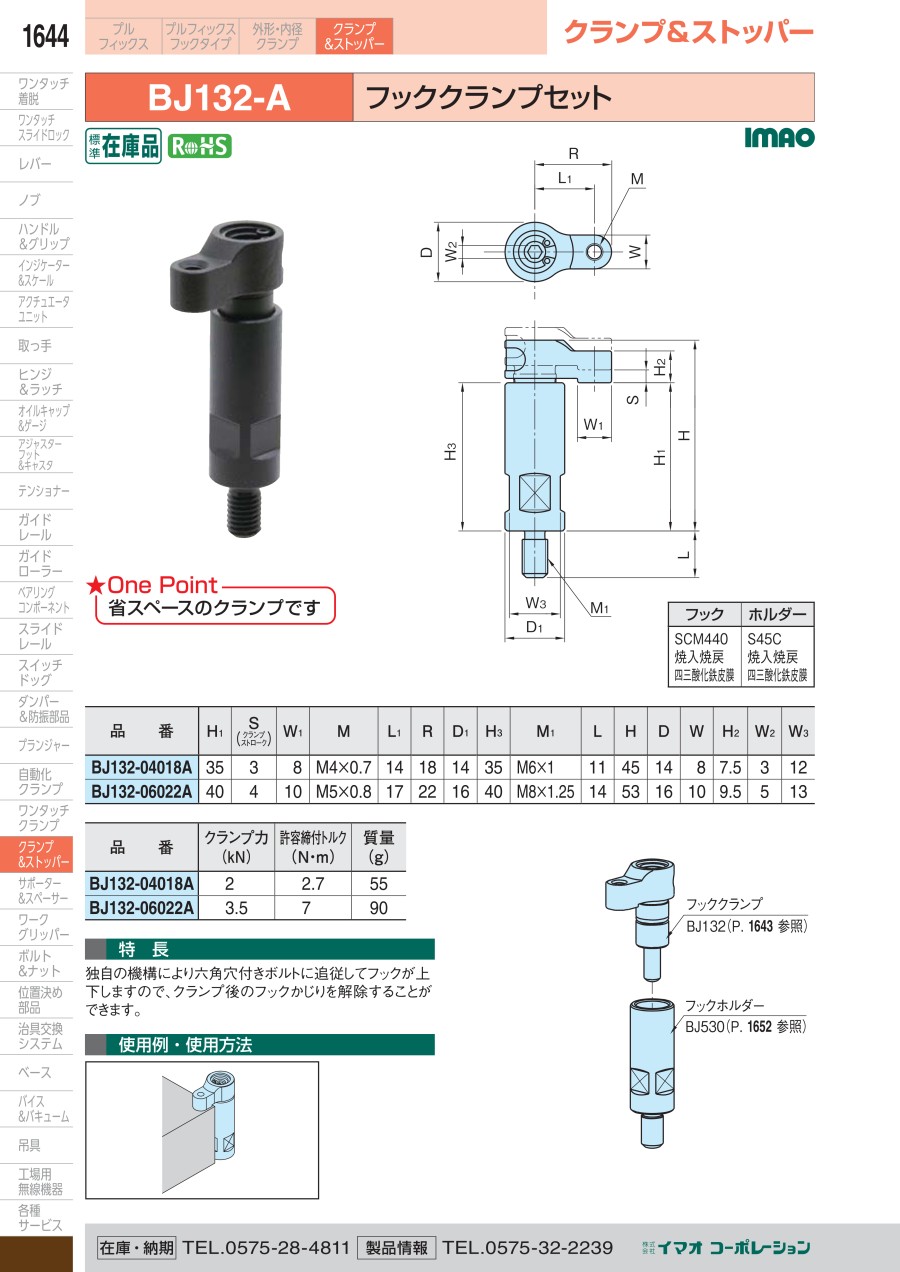

カタログ
商品担当おすすめ
フッククランプセット（BJ132-A）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qフックは回転しますか？
A
回転します。
