イマオコーポレーション

フッククランプセット（BJ130-A）

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 6,197円～14,590円

税込単価: 6,817円～16,049円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

フッククランプとジョイントバーを組み合わせた省スペースの下押しクランプ。【特...

種類
本体
本体種類
下押しクランプ
材質
SCM435
表面処理
四三酸化鉄皮膜

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が29型番あります。

商品情報
型番リスト
詳細情報
カタログ

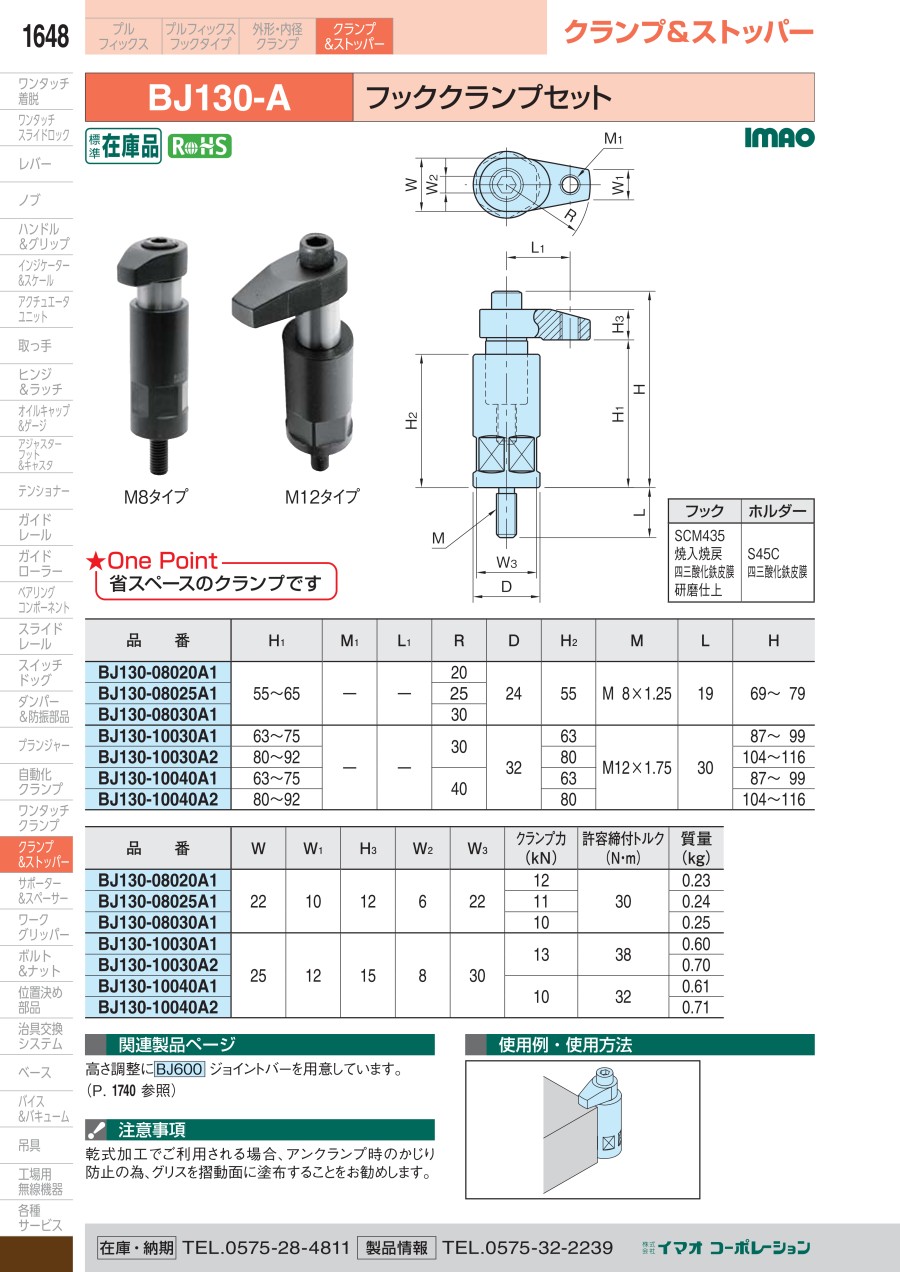

商品情報

外形図

上面図

側面図

製品仕様

フック	ホルダー
SCM435 焼入焼戻四三酸化鉄皮膜研磨仕上	S45C 四三酸化鉄皮膜

規格表

品番	H₁	M₁	L₁	R	D	H₂	M	L	H
BJ130-08020A1	55～65	-	-	20	24	55	M8×1.25	19	69～79
BJ130-08025A1				25
BJ130-08030A1				30
BJ130-10030A1	63～75	-	-	30	32	63	M12×1.75	30	87～99
BJ130-10030A2	80～92			30		80			104～116
BJ130-10040A1	63～75			40		63			87～99
BJ130-10040A2	80～92			40		80			104～116

品番	W	W₁	H₃	W₂	W₃	クランプ力 (kN)	許容締付トルク (N・m)	質量 (kg)
BJ130-08020A1	22	10	12	6	22	12	30	0.23
BJ130-08025A1						11		0.24
BJ130-08030A1						10		0.25
BJ130-10030A1	25	12	15	8	30	13	38	0.60
BJ130-10030A2						13	38	0.70
BJ130-10040A1						10	32	0.61
BJ130-10040A2						10	32	0.71

品番	H₁	M₁	L₁	R	D	H₂	M	L	H
BJ130-12040A1	80～95	-	-	40	40	80	M12×1.75	30	107～122
BJ130-12040A2	100～115			40		100			127～142
BJ130-12050A1	80～95			50		80			109～124
BJ130-12050A2	100～115			50		100			129～144
BJ130-12060A1	80～95			60		80			109～124
BJ130-12060A2	100～115			60		100			129～144
BJ130-12140A1	80～95	M12×1.75	31	40		80			107～122
BJ130-12140A2	100～115		31	40		100			127～142
BJ130-12150A1	80～95		38	50		80			109～124
BJ130-12150A2	100～115		38	50		100			129～144
BJ130-12160A1	80～95		46	60		80			109～124
BJ130-12160A2	100～115		46	60		100			129～144
BJ130-16040A1	80～95	-	-	40	50	80	M16×2	30	116～131
BJ130-16040A2	100～115			40		100			136～151
BJ130-16050A1	80～95			50		80			116～131
BJ130-16050A2	100～115			50		100			136～151
BJ130-16060A1	80～95			60		80			116～131
BJ130-16060A2	100～115			60		100			136～151
BJ130-16150A1	80～95	M12×1.75	38	50		80			116～131
BJ130-16150A2	100～115		38	50		100			136～151
BJ130-16160A1	80～95		46	60		80			116～131
BJ130-16160A2	100～115		46	60		100			136～151

品番	W	W₁	H₃	W₂	W₃	クランプ力 (kN)	許容締付トルク (N・m)	質量 (kg)
BJ130-12040A1	32	18	16	10	36	15	50	1.36
BJ130-12040A2			16			15		1.56
BJ130-12050A1			18			14		1.39
BJ130-12050A2						14		1.59
BJ130-12060A1						12	46	1.43
BJ130-12060A2						12	46	1.63
BJ130-12140A1			16			15	50	1.36
BJ130-12140A2			16			15		1.56
BJ130-12150A1			18			14		1.39
BJ130-12150A2						14		1.59
BJ130-12160A1						12	46	1.43
BJ130-12160A2						12	46	1.63
BJ130-16040A1	36	22	21	14	46	18	80	2.11
BJ130-16040A2						18		2.42
BJ130-16050A1						16.5		2.16
BJ130-16050A2						16.5		2.47
BJ130-16060A1						16		2.22
BJ130-16060A2						16		2.53
BJ130-16150A1						16.5		2.16
BJ130-16150A2						16.5		2.47
BJ130-16160A1						16		2.22
BJ130-16160A2						16		2.53

使用例

型番リスト

表示件数

型番

クランプ力

(N)

長さ L

(mm)

ネジ径 M

長さ H

(mm)

ネジ径 M1

長さ L1

(mm)

RoHS?

最小発注数量

12000	19	M8×1.25	69～79	-	-	10	1個
11000	19	M8×1.25	69～79	-	-	10	1個
10000	19	M8×1.25	69～79	-	-	10	1個
13000	30	M12×1.75	87～99	-	-	10	1個
13000	30	M12×1.75	104～116	-	-	10	1個
10000	30	M12×1.75	87～99	-	-	10	1個
10000	30	M12×1.75	104～116	-	-	10	1個
15000	30	M12×1.75	107～122	-	-	10	1個
15000	30	M12×1.75	127～142	-	-	10	1個
14000	30	M12×1.75	109～124	-	-	10	1個
14000	30	M12×1.75	129～144	-	-	10	1個
12000	30	M12×1.75	109～124	-	-	10	1個
12000	30	M12×1.75	129～144	-	-	10	1個
15000	30	M12×1.75	107～122	M12×1.75	31	10	1個
15000	30	M12×1.75	127～142	M12×1.75	31	10	1個
14000	30	M12×1.75	109～124	M12×1.75	38	10	1個
14000	30	M12×1.75	129～144	M12×1.75	38	10	1個
12000	30	M12×1.75	109～124	M12×1.75	46	10	1個
12000	30	M12×1.75	129～144	M12×1.75	46	10	1個
18000	30	M16×2	116～131	-	-	10	1個
18000	30	M16×2	136～151	-	-	10	1個
16500	30	M16×2	116～131	-	-	10	1個
16500	30	M16×2	136～151	-	-	10	1個
16000	30	M16×2	116～131	-	-	10	1個
16000	30	M16×2	136～151	-	-	10	1個
16500	30	M16×2	116～131	M12×1.75	38	10	1個
16500	30	M16×2	136～151	M12×1.75	38	10	1個
16000	30	M16×2	116～131	M12×1.75	46	10	1個
16000	30	M16×2	136～151	M12×1.75	46	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,197円 ( 6,817円 )	3日目
6,197円 ( 6,817円 )	在庫品1日目当日出荷可能
6,437円 ( 7,081円 )	在庫品1日目当日出荷可能
7,702円 ( 8,472円 )	在庫品1日目当日出荷可能
7,781円 ( 8,559円 )	在庫品1日目当日出荷可能
8,448円 ( 9,293円 )	在庫品1日目当日出荷可能
8,539円 ( 9,393円 )	在庫品1日目当日出荷可能
9,522円 ( 10,474円 )	3日目
9,635円 ( 10,599円 )	3日目
9,824円 ( 10,806円 )	3日目
10,013円 ( 11,014円 )	3日目
9,736円 ( 10,710円 )	3日目
10,408円 ( 11,449円 )	3日目
9,824円 ( 10,806円 )	3日目
10,013円 ( 11,014円 )	3日目
10,347円 ( 11,382円 )	3日目
10,897円 ( 11,987円 )	3日目
10,455円 ( 11,501円 )	在庫品1日目当日出荷可能
10,780円 ( 11,858円 )	3日目
11,998円 ( 13,198円 )	3日目
11,907円 ( 13,098円 )	3日目
13,016円 ( 14,318円 )	3日目
13,724円 ( 15,096円 )	3日目
13,724円 ( 15,096円 )	3日目
13,724円 ( 15,096円 )	3日目
13,724円 ( 15,096円 )	3日目
14,116円 ( 15,528円 )	3日目
14,543円 ( 15,997円 )	3日目
14,590円 ( 16,049円 )	3日目

詳細情報

基本情報

基本情報

フッククランプとジョイントバーを組み合わせた省スペースの下押しクランプ。
【特長】
・定番クランプで、ボルト径M8、M10、M12、M16の4サイズあり、クランプ力10～18kN。
・ジョイントバー（BJ600）で高さ調整。
・コンパクト、首振りタイプ。
・ネジ穴加工だけの簡単取り付け。
【用途】
・金属加工用治具、ハードな環境でも利用可能。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フッククランプセット（BJ130-A）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qフックは回転しますか？

回転します。
