イマオコーポレーション

フッククランプ（BJ131）

フッククランプ（BJ131）
この商品のFAQをみる（1件）
通常単価(税別)
7,218円～11,935円
税込単価
7,940円～13,129円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ワークサポーター&スペーサー ジョイントバー（BJ600）

イマオコーポレーション

ワークサポーター&スペーサー ジョイントバー（BJ600）
0
通常価格(税別)： 1,974円 (税込価格：2,171円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

フッククランプ（BJ130）

イマオコーポレーション

フッククランプ（BJ130）
4.3
通常価格(税別)： 3,667円 (税込価格：4,034円)

通常出荷日：在庫品1日目

一体化した省スペースの下押しクランプ。 【特長】 ・定番クランプでボルト径M8...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が18型番あります。
数量：

商品情報

外形図

上面図

上面図

側面図

側面図

製品仕様

本体
SCM435
焼入焼戻
四三酸化鉄皮膜
研磨仕上

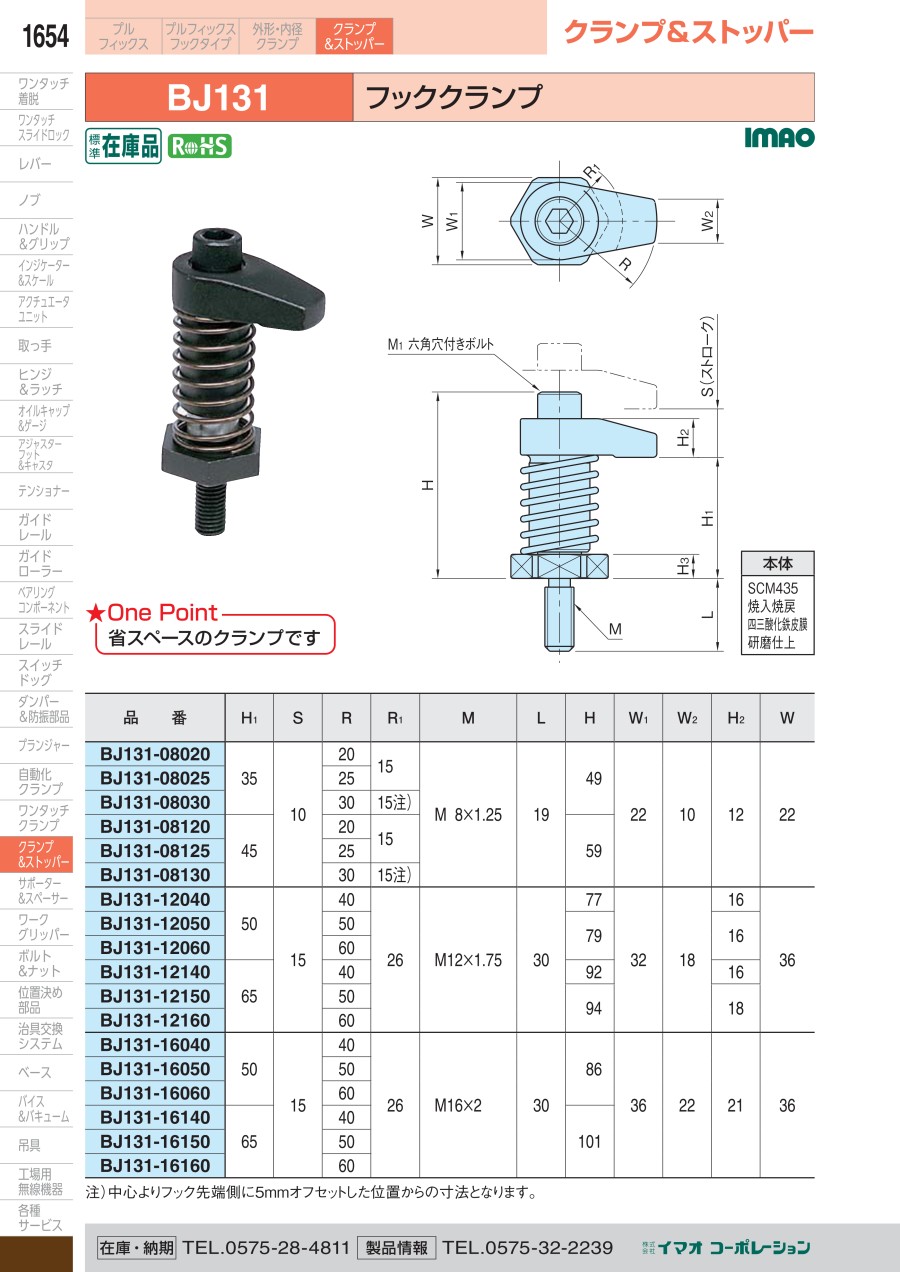

規格表

品番H1SRR1MLHW1W2H2W
BJ131-0802035102015M8×1.25194922101222
BJ131-0802525
BJ131-080303015注)
BJ131-0812045201559
BJ131-0812525
BJ131-081303015注)
BJ131-1204050154026M12×1.75307732181636
BJ131-12050507916
BJ131-1206060
BJ131-1214065409216
BJ131-12150509418
BJ131-1216060
BJ131-1604050154026M16×2308636222136
BJ131-1605050
BJ131-1606060
BJ131-161406540101
BJ131-1615050
BJ131-1616060

注)中心よりフック先端側に5mmオフセットした位置からの寸法となります


品番H3M1クランプ力
(kN)		許容締付トルク
(N・m)		質量
(g)
BJ131-080206M8×1.25-30L7.920125
BJ131-080257.3130
BJ131-080306.7135
BJ131-08120167.9160
BJ131-081257.3165
BJ131-081306.7170
BJ131-1204010M12×1.75-45L13.545450
BJ131-1205012.6480
BJ131-1206011.7520
BJ131-121402513.5600
BJ131-1215012.6630
BJ131-1216011.7670
BJ131-1604010M16×2-55L13.460630
BJ131-1605012.4680
BJ131-1606012740
BJ131-161402513.4780
BJ131-1615012.4830
BJ131-1616012890

使用例

使用例

型番リスト

表示件数
  • 1
    • 型番
    BJ131-08020
    BJ131-08025
    BJ131-08030
    BJ131-08120
    BJ131-08125
    BJ131-08130
    BJ131-12040
    BJ131-12050
    BJ131-12060
    BJ131-12140
    BJ131-12150
    BJ131-12160
    BJ131-16040
    BJ131-16050
    BJ131-16060
    BJ131-16140
    BJ131-16150
    BJ131-16160

    クランプ力

    (N)

    長さ L

    (mm)

    ネジ径 M

    長さ H

    (mm)

    		RoHS?最小発注数量
    7900
    19
    M8×1.25
    49
    10
    1個
    7300
    19
    M8×1.25
    49
    10
    1個
    6700
    19
    M8×1.25
    49
    10
    1個
    7900
    19
    M8×1.25
    59
    10
    1個
    7300
    19
    M8×1.25
    59
    10
    1個
    6700
    19
    M8×1.25
    59
    10
    1個
    13500
    30
    M12×1.75
    77
    10
    1個
    12600
    30
    M12×1.75
    79
    10
    1個
    11700
    30
    M12×1.75
    79
    10
    1個
    13500
    30
    M12×1.75
    92
    10
    1個
    12600
    30
    M12×1.75
    94
    10
    1個
    11700
    30
    M12×1.75
    94
    10
    1個
    13400
    30
    M16×2
    86
    10
    1個
    12400
    30
    M16×2
    86
    10
    1個
    12000
    30
    M16×2
    86
    10
    1個
    13400
    30
    M16×2
    101
    10
    1個
    12400
    30
    M16×2
    101
    10
    1個
    12000
    30
    M16×2
    101
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    7,218円
    ( 7,940円 )
    3日目
    7,391円
    ( 8,130円 )
    在庫品1日目当日出荷可能
    7,391円
    ( 8,130円 )
    在庫品1日目当日出荷可能
    7,218円
    ( 7,940円 )
    3日目
    7,247円
    ( 7,972円 )
    在庫品1日目当日出荷可能
    7,361円
    ( 8,097円 )
    3日目
    8,442円
    ( 9,286円 )
    在庫品1日目当日出荷可能
    8,560円
    ( 9,416円 )
    3日目
    8,520円
    ( 9,372円 )
    在庫品1日目当日出荷可能
    9,587円
    ( 10,546円 )
    3日目
    10,776円
    ( 11,854円 )
    3日目
    11,575円
    ( 12,733円 )
    在庫品1日目当日出荷可能
    8,373円
    ( 9,210円 )
    3日目
    8,520円
    ( 9,372円 )
    3日目
    9,522円
    ( 10,474円 )
    3日目
    10,145円
    ( 11,160円 )
    3日目
    10,984円
    ( 12,082円 )
    3日目
    11,935円
    ( 13,129円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    一体化した省スペースの下押しクランプ。
    【特長】
    ・定番クランプでボルト径M8、M12、M16の3サイズあり、クランプ力6.7～13.5kN。
    ・ジョイントバー（BJ600）で高さ調整。
    ・コンパクトで首振りタイプ。
    ・ネジ穴加工だけの簡単取り付け。
    【用途】
    ・金属加工用治具の構成部品などに最適。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    フッククランプ（BJ131）のレビュー
    4.2平均満足度：4.24件のレビュー
    押さえクランプ
    4
    満足度：4.02023/06/28
    自動装置に使用しました。 長い年数、継続使用が出来ているので耐久性も高いと思います。
    0人が参考にしています。
    機械加工の量産治具
    4
    満足度：4.02019/07/02
    機械加工の量産治具に使用しています。 ネット注文で手軽に入手出来る為、仕事（手配業務）の効率化に重宝しています。
    0人が参考にしています。
    製品や部品をおさえる際に使用
    4
    満足度：4.02019/04/09
    サイズがちょうどよかったので、選定しました。性能は当初期待していた通りに発揮していて、大きさもちょうどよかったです。コン...もっと読む
    0人が参考にしています。
    治具製作に使用
    5
    満足度：5.02018/02/10
    量産向けの安価な治具に使用しました。 取り付けが簡単で、機能的にも大変良いです。 作業効率が上がります。
    0人が参考にしています。
    4件全て見る

    よくあるご質問（FAQ）

    Qフックは回転しますか？
    A
    回転します。
