コントロールモニター接続アダプター（SNDEP-CM-AD）
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

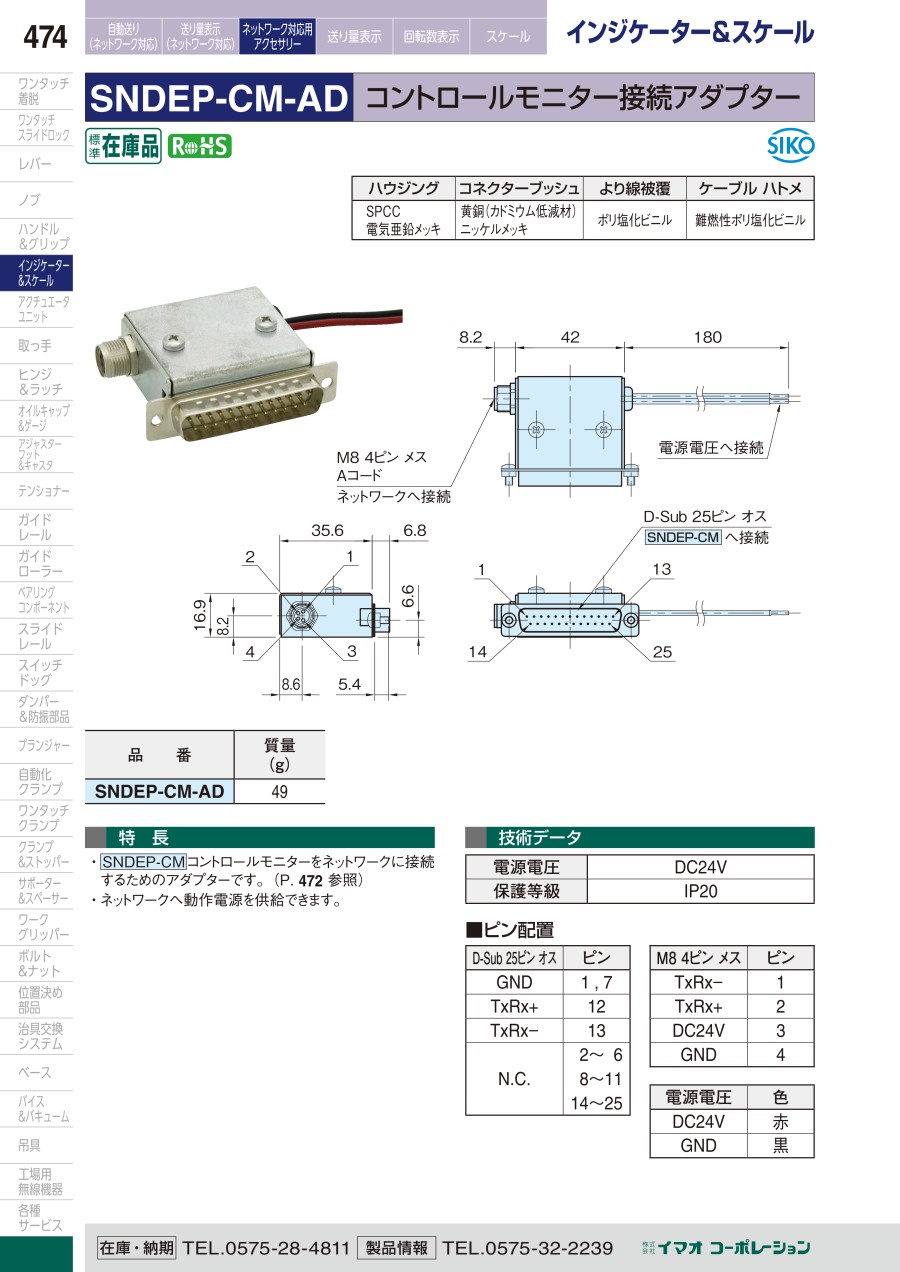

SNDEP-CM-ADの仕様・寸法情報
商品情報
外形図
製品仕様
- ハウジング：SPCC、電気亜鉛メッキ
- コネクターブッシュ：黄銅（カドミウム低減材）、ニッケルメッキ
- より線被覆：ポリ塩化ビニル
- ケーブルハトメ：難燃性ポリ塩化ビニル
- 質量：49g
技術データ
- 電源電圧：DC24V
- 保護等級：IP20
■ピン配置
| D-Sub 25ピン オス | ピン |
|---|---|
| GND | 1、7 |
| TxRx+ | 12 |
| TxRx- | 13 |
| N.C. | 2～6 8～11 14～25 |
| M8 4ピン メス | ピン |
|---|---|
| TxRx- | 1 |
| TxRx+ | 2 |
| DC24V | 3 |
| GND | 4 |
| 電源電圧 | 色 |
|---|---|
| DC24V | 赤 |
| GND | 黒 |
詳細情報
基本情報
[特長]
・SNDEP-CMコントロールモニターをフィールドバスに接続するためのアダプターです。（P. 11（A-11）参照）
・フィールドバスへ動作電源を供給できます。
・詳細は「システム制御方法」をご覧ください（P. 2（A-2)参照）
