エレクトロニック デジタル ポジション インジケーター（フィールドバス対応、磁気センサータイプ）
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
SNDEP10-MSの仕様・寸法情報
商品情報

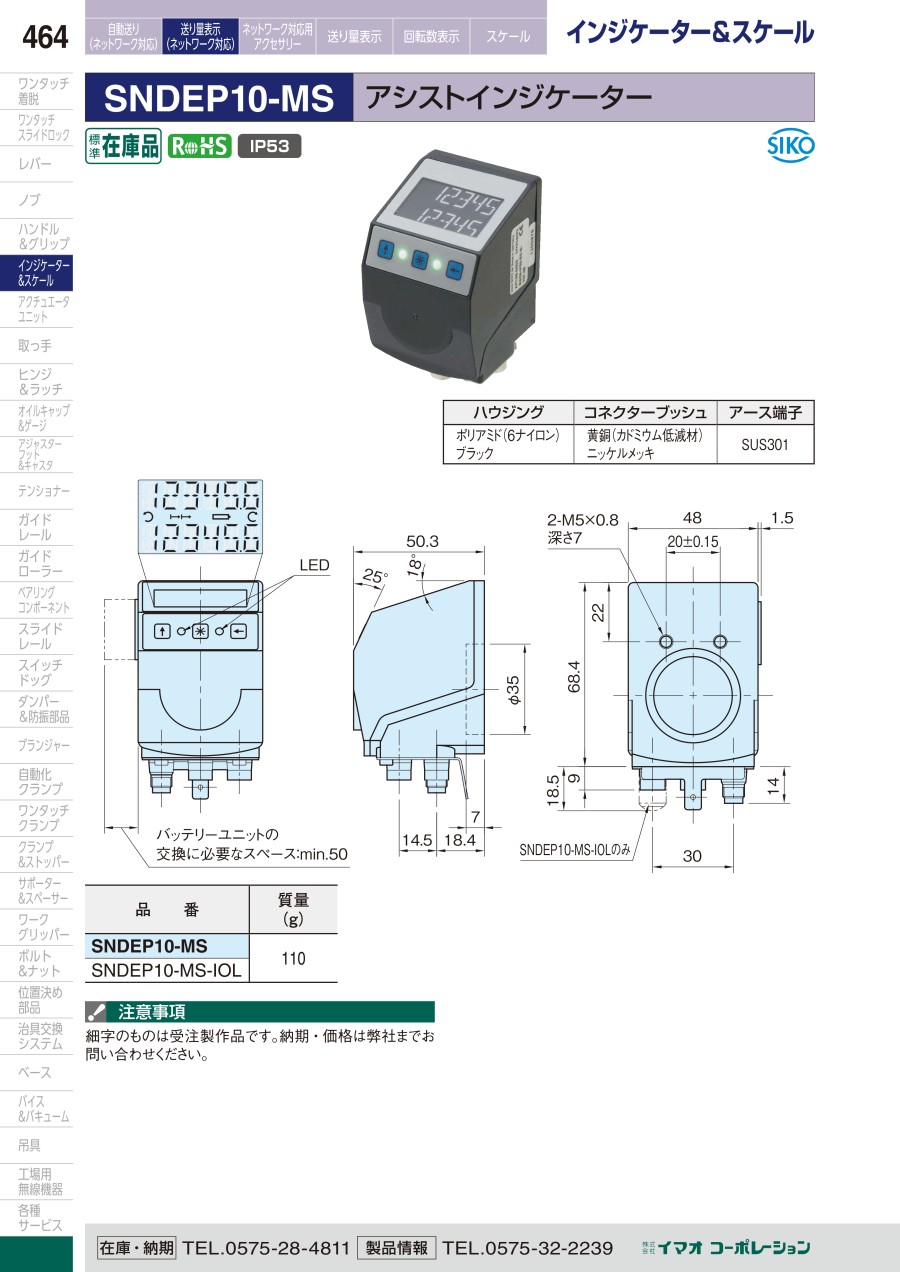

外形図
製品仕様
- ハウジング：ポリアミド（6ナイロン）、ブラック
- コネクターブッシュ：黄銅（カドミウム低減材）、ニッケルメッキ
- アース端子：SUS301
- 質量：108g
技術データ
| インターフェース | RS485 | （ガルバニック絶縁なし） |
|---|---|---|
| IO-Link | ||
| 読取方式 | 外部センサー | |
| 分解能 | 0.01mm | |
| システム精度 | ±（0.035+0.01×L）mm、L（m）注1） | |
| 測定範囲 | ±655m | |
| ディスプレイの表示能力 | -199,999～+999,999（通常モード） -999,999～+999,999（拡張モード） | |
| デジタルカウンター | 文字高さ8mm、6桁2行 | |
| 特殊文字 | バッテリーマーク、スライド方向矢印、INCモード表示 | |
| ステータス表示 | LED（赤／緑）×2 | |
| 操作キー | ABS・INC切替、実測値リセット、各種設定 | |
| トラベルスピード | 5m/s | |
| 電源電圧 | DC24V±20% | |
| 消費電流 | 最大36mA | |
| バッテリー寿命 | 約5年 | |
| 使用温度 | 0～+60℃ | |
| 保管温度 | -20～+80℃ | |
| 使用湿度 | 結露なきこと | |
| 保護等級 | IP53（コネクタ取付時） | |
| IP65（コネクタ取付時）注2） | ||
| 安全性（EMC） | EN 61000-6-2：イミュニティ EN 61000-6-4：エミッション | |
| 耐衝撃性 | 500m/s2、11ms （EN 60068-2-27） | |
| 耐振性 | 100m/s2、5～150Hz（EN 60068-2-6） | |
注1）L（m）は、基準点（較正点）から任意の測定位置までの距離です。
注2）保護等級IP65仕様につきましても対応可能です。
■ピン配置
| RS485 | ピン |
|---|---|
| TxRx- | 1 |
| TxRx+ | 2 |
| DC24V | 3 |
| GND | 4 |
| IO-Link | ピン |
|---|---|
| L+ | 1 |
| N.C. | 2 |
| L- | 3 |
| C/Q | 4 |
使用例
操作方法につきましては、取扱説明書をご覧ください。
■接続端子
詳細情報
基本情報
【特長】
・ネットワーク対応の磁気センサー接続端子付きエレクトロニック デジタル ポジション インジケーターです
・RS485、IO-Link インターフェースを装備しています
・別途、SNDEP-MS磁気センサーとMB500マグネティックストリップが必要です
・視認性に優れた目標値と実測値の2行表示ディスプレイです
・読みやすいバックライトディスプレイです
・2つのLEDにより目標値と実測値の合致をお知らせします
・バッテリーユニットにより、停電時に座標値を保持します
