エレクトロニックデジタルポジションインジケーター（フィールドバス対応）（SNDEP10）

カタログ |

通常単価(税別): 65,907円

税込単価: 72,498円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

エレクトロニックデジタルポジションインジケーター（フィールドバス対応、磁気センサータイプ）

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：3 日目

【特長】・ネットワーク対応のエレクトロニックデジタルポジションインジ...

種類
ポジションインジケータ
ポジションインジケータ　サイズ
スタンダード

SNDEP10

閲覧中の商品と併せてご検討ください

SNDEP10の仕様・寸法情報

種類

ポジションインジケータ

ポジションインジケータ　サイズ

スタンダード

インターフェース

RS485

RoHS?

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

ハウジング：ポリアミド（6ナイロン）、ブラック
スリーブ：SUS303
コネクターブッシュ：黄銅（カドミウム低減材）、ニッケルメッキ
アース端子：SUS301
質量：196g

技術データ

インターフェース	RS485	（ガルバニック絶縁なし）
インターフェース	IO-Link	（ガルバニック絶縁なし）
読取方式	磁気式エンコーダー
分解能	880/回転
測定範囲	最大11,914回転
ディスプレイの表示能力	-199,999～+999,999（通常モード） -999,999～+999,999（拡張モード）
デジタルカウンター	文字高さ8mm、6桁2行
特殊文字	バッテリーマーク、回転方向矢印、INCモード表示
ステータス表示	LED（赤／緑）×2
操作キー	ABS・INC切替、実測値リセット、各種設定
許容回転数	500min^-1以下
電源電圧	DC24V±20%
消費電流	最大36mA
バッテリー寿命	約5年
使用温度	0～+60℃
保管温度	-20～+80℃
使用湿度	結露なきこと
保護等級	IP53（コネクタ取付時）
保護等級	IP65（コネクタ取付時）注）
安全性（EMC）	EN 61326-1イミュニティ／エミッション
耐衝撃性	500m/s²、11ms （EN 60068-2-27）
耐振性	100m/s²、5～150Hz（EN 60068-2-6）

注）保護等級IP65仕様につきましても対応可能です。

■ピン配置

RS485	ピン
TxRx-	1
TxRx+	2
DC24V	3
GND	4

IO-Link	ピン
L+	1
N.C.	2
L-	3
C/Q	4

使用例

操作方法につきましては、取扱説明書をご覧ください。

■接続端子

エレクトロニックデジタルポジションインジケーター（フィールドバス対応）（SNDEP10）使用例

注意・禁止事項

シャフトがスラスト（軸）方向に動く場合は、ご使用になれません。
シャフトの固定には、QCSPLスピンロックがご利用いただけます。

型番リスト

表示件数

型番

SNDEP10

インターフェース	RoHS?	最小発注数量

RS485

1個

通常単価(税別) (税込単価)	通常出荷日

65,907円

( 72,498円 )

3日目

詳細情報

基本情報

基本情報

【特長】
・ネットワーク対応のエレクトロニックデジタルポジションインジケーターです
・RS485、IO-Link インターフェースを装備しています
・視認性に優れた目標値と実測値の2行表示ディスプレイです
・読みやすいバックライトディスプレイです
・2つのLEDにより目標値と実測値の合致をお知らせします
・バッテリーユニットにより、停電時に座標値を保持します

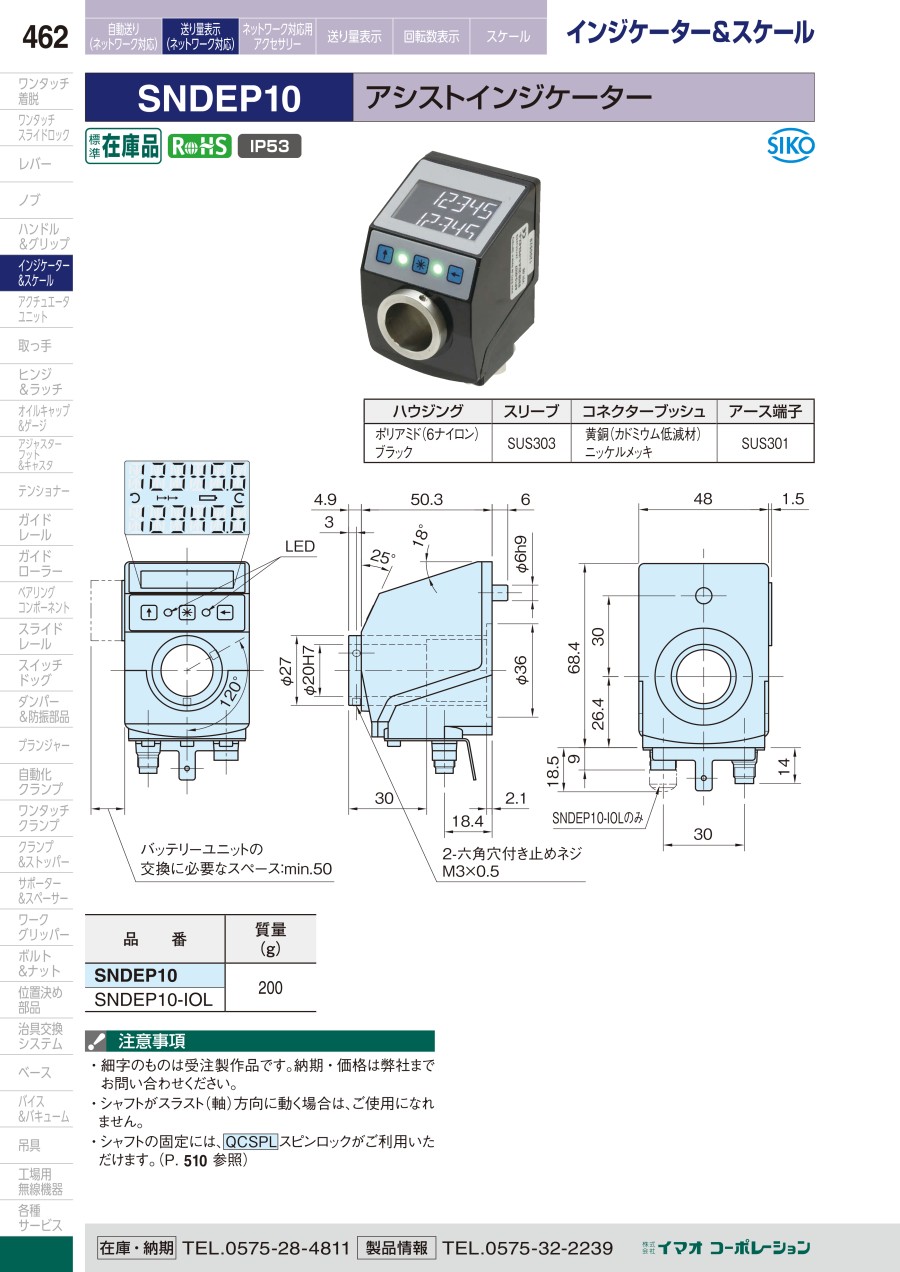

カタログ
