アジャストトークランプ（BJ101）
- 通常単価(税別)
- 12,826円～24,120円
- 税込単価
- 14,109円～26,532円
【使用例・使用方法】・取付けベースには、クランプ高さが選定でき、クランプ時のズ...
詳細情報を確認する- 本体材質
- SCM440
- 本体表面処理
- 四三酸化鉄皮膜
- 口金材質
- SCM440
未確定：候補が6型番あります。
商品情報
外形図
製品仕様
| 型番 | すべりが発生する場合（単体使用） | すべらない様段取りした場合（ラック使用等） | 質量（g） | |||
|---|---|---|---|---|---|---|
| 黒皮面用 | 基準面用 | クランプ力 （kN） | 許容締付トルク （N・m） | クランプ力 （kN） | 許容締付トルク （N・m） | |
| BJ101-08016 | BJ101-08116 | 3.6 | 6.5 | 4 | 8 | 150 |
| BJ101-12022 | BJ101-12122 | 7.4 | 19 | 10.4 | 26 | 400 |
| BJ101-16030 | BJ101-16130 | 11.7 | 32 | 24 | 60 | 830 |
【材質／表面処理】
| 本体 | 口金 |
|---|---|
| SCM440 焼入焼戻 四三酸化鉄皮膜 | SCM440 高周波焼入（ワーク当て面） 四三酸化鉄皮膜 研磨仕上（基準面用） |
【付属品】
- 平座金：1個
規格表
| 型番 | S | W | H1 | H3 | L1 | L2 | L | d1 | d | H2 | H | W1 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 黒皮面用 | 基準面用 | ||||||||||||
| BJ101-08016 | BJ101-08116 | 7 | 25 | 7.5 | 1.5 | 45 | 16.5 | 71.5 | 8.5 | 14 | 7 | 16 | 4 |
| BJ101-12022 | BJ101-12122 | 12 | 35 | 10 | 2 | 65 | 26.5 | 105 | 13 | 20 | 9 | 22 | 6 |
| BJ101-16030 | BJ101-16130 | 14 | 40 | 14 | 2 | 89.5 | 30 | 137 | 17 | 26 | 13 | 30 | 8 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
12,826円 ( 14,109円 ) | 3日目 |
12,899円 ( 14,189円 ) | 3日目 |
17,468円 ( 19,215円 ) | 3日目 |
17,421円 ( 19,163円 ) | 3日目 |
24,120円 ( 26,532円 ) | 3日目 |
23,648円 ( 26,013円 ) | 3日目 |

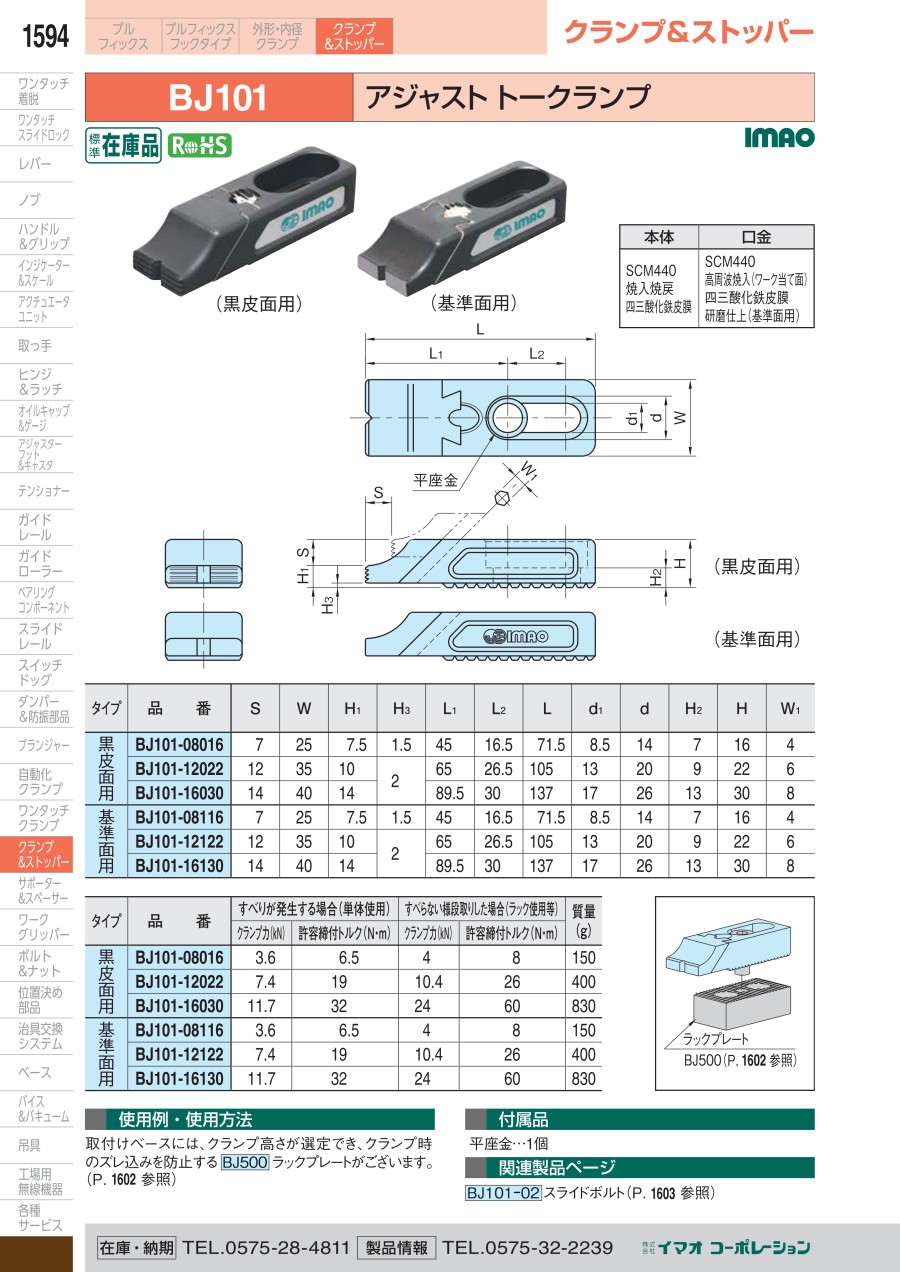

カタログ
