段取り替え ライナーブッシュ（BLN1）
- 通常単価(税別)
- 4,635円～6,362円
- 税込単価
- 5,099円～6,998円
イマオコーポレーション 治具ブシュ 段取り替え ライナーブッシュ（BLN1）
詳細情報を確認する
未確定：候補が8型番あります。
商品情報

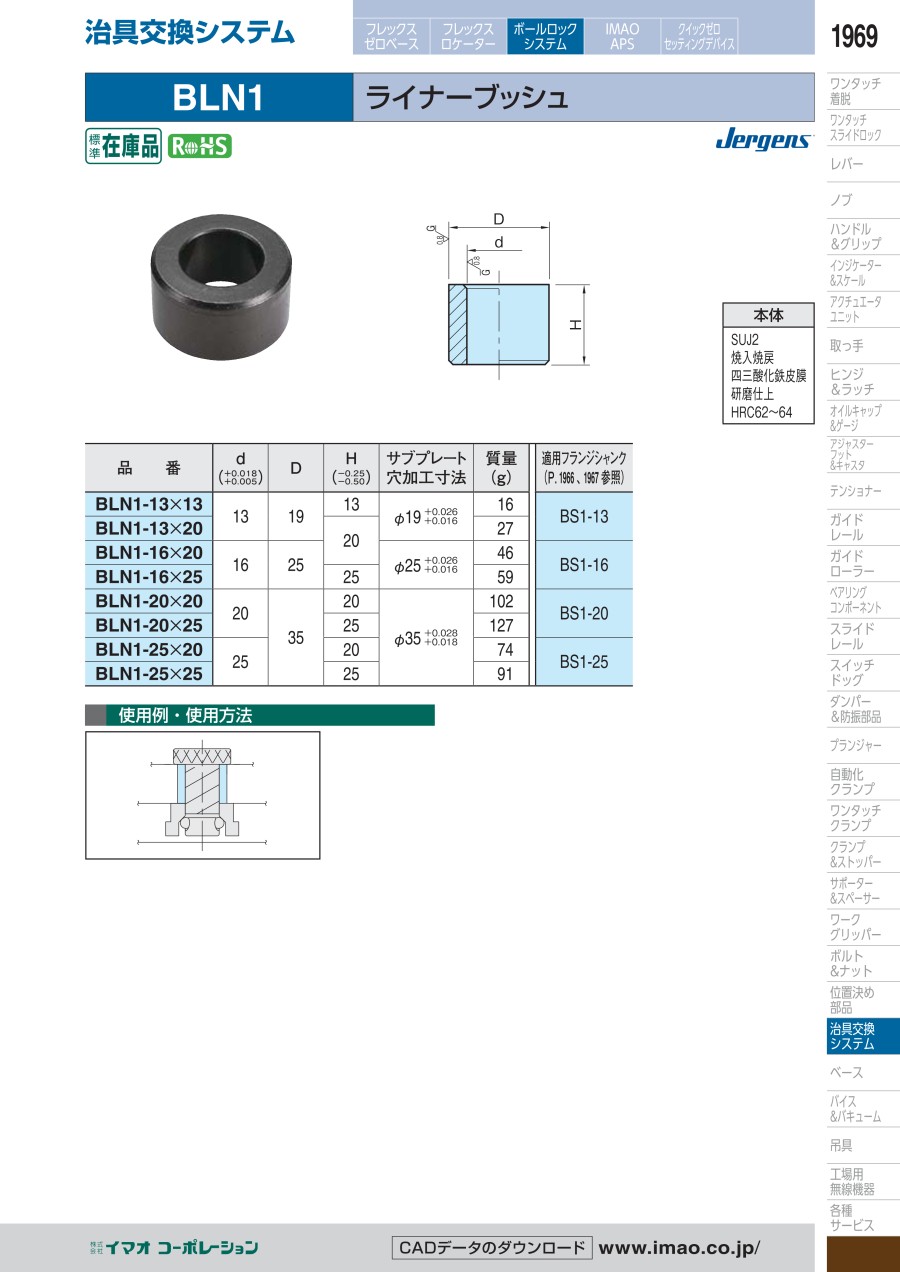

外形図
製品仕様
材質
| 本体 |
|---|
| SUJ2 焼入焼戻 四三酸化鉄皮膜 研磨仕上 HRC62～64 |
規格表
| 型番 | d （+0.005～+0.018） | D | H （-0．50～-0．25） | サブプレート 穴加工寸法 | 質量 （g） | 適用フランジシャンク |
|---|---|---|---|---|---|---|
| BLN1-13×13 | 13 | 19 | 13 | φ19（+0.016～+0.026） | 16 | BS1-13 |
| BLN1-13×20 | 20 | 27 | ||||
| BLN1-16×20 | 16 | 25 | φ25（+0.016～+0.026） | 46 | BS1-16 | |
| BLN1-16×25 | 25 | 59 | ||||
| BLN1-20×20 | 20 | 35 | 20 | φ35（+0.018～+0.028） | 102 | BS1-20 |
| BLN1-20×25 | 25 | 127 | ||||
| BLN1-25×20 | 25 | 20 | 74 | BS1-25 | ||
| BLN1-25×25 | 25 | 91 |
使用例
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,635円 ( 5,099円 ) | 在庫品1日目当日出荷可能 |
5,181円 ( 5,699円 ) | 3日目 |
4,909円 ( 5,400円 ) | 3日目 |
5,436円 ( 5,980円 ) | 3日目 |
5,436円 ( 5,980円 ) | 3日目 |
6,362円 ( 6,998円 ) | 3日目 |
5,544円 ( 6,098円 ) | 3日目 |
6,238円 ( 6,862円 ) | 3日目 |
