段取り替え リバースマウントブッシュ（BB1）
- 通常単価(税別)
- 8,638円～11,068円
- 税込単価
- 9,502円～12,175円
イマオコーポレーション 治具ブシュ 段取り替え リバースマウントブッシュ（BB...
詳細情報を確認する
未確定：候補が4型番あります。
商品情報

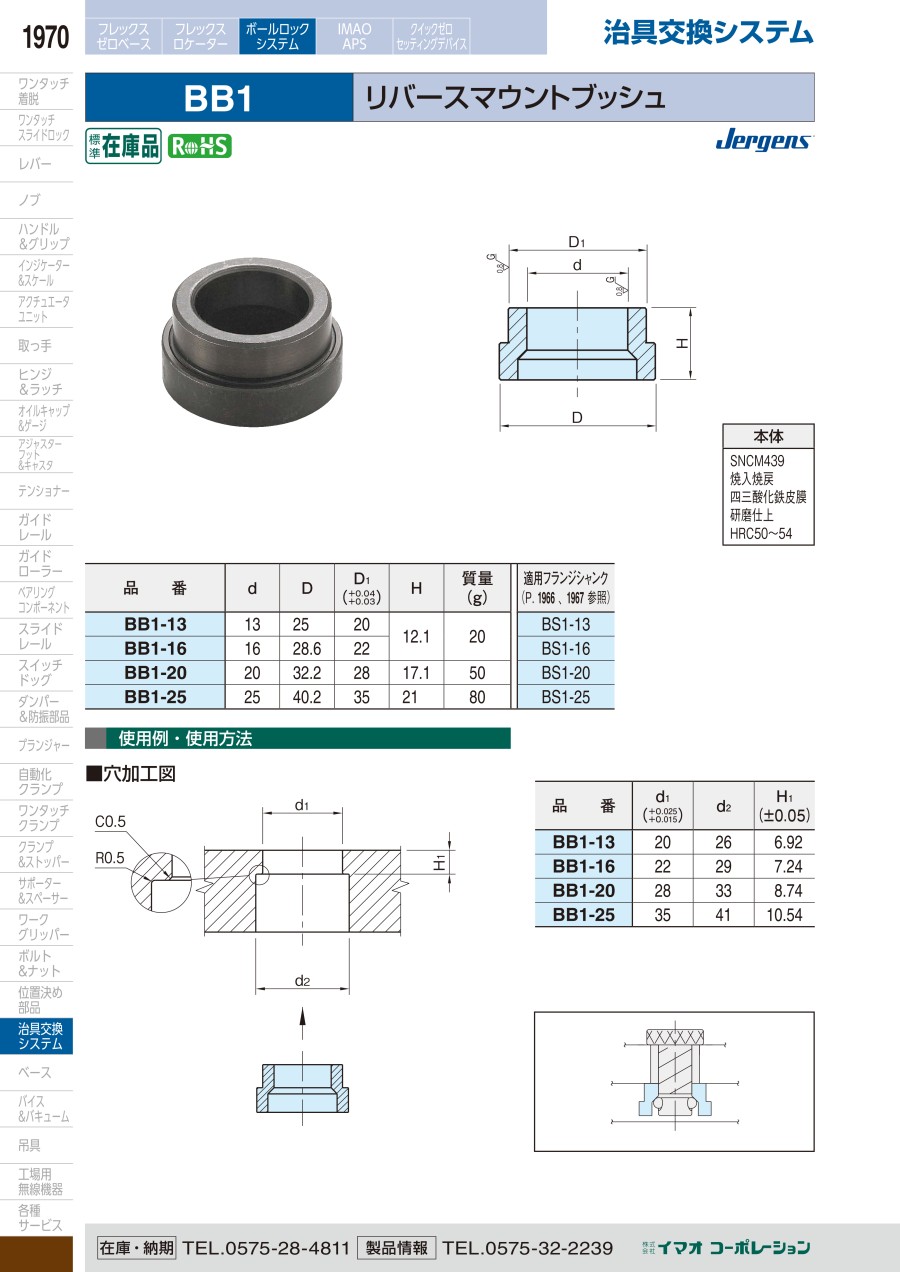

外形図
製品仕様
材質
| 本体 |
|---|
| SNCM439 焼入焼戻 四三酸化鉄皮膜 研磨仕上 HRC50～54 |
規格表
| 型番 | d | D | D1 （+0.03～+0.04） | H | 質量 （g） | 適用フランジシャンク |
|---|---|---|---|---|---|---|
| BB1-13 | 13 | 25.0 | 20 | 12.1 | 20 | BS1-13 |
| BB1-16 | 16 | 28.6 | 22 | BS1-16 | ||
| BB1-20 | 20 | 32.2 | 28 | 17.1 | 50 | BS1-20 |
| BB1-25 | 25 | 40.2 | 35 | 21.0 | 80 | BS1-25 |
使用例
立型MC
横形MC
選定サポート情報
穴加工図
| 型番 | d1 （+0.015～+0.025） | d2 | H1 （±0．05） |
|---|---|---|---|
| BB1-13 | 20 | 26 | 6.92 |
| BB1-16 | 22 | 29 | 7.24 |
| BB1-20 | 28 | 33 | 8.74 |
| BB1-25 | 35 | 41 | 10.54 |
