段取り替え ボルトインマウントブッシュ（BB2）
- 通常単価(税別)
- 12,547円～13,743円
- 税込単価
- 13,802円～15,117円
イマオコーポレーション 治具ブシュ 段取り替え ボルトインマウントブッシュ（B...
詳細情報を確認する
未確定：候補が4型番あります。
商品情報

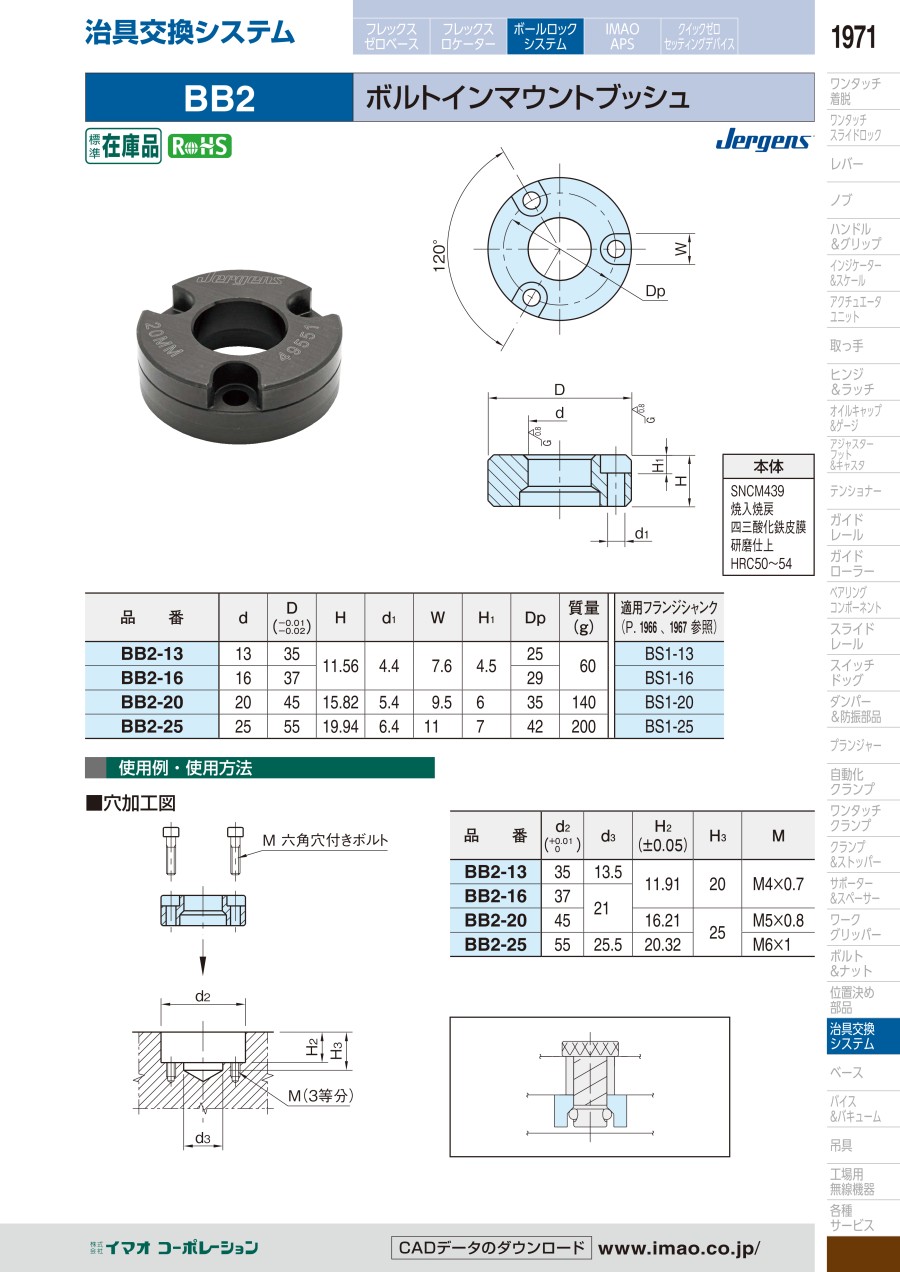

外形図
製品仕様
- 本体：SNCM439、焼入焼戻、四三酸化鉄皮膜、研磨仕上、HRC50～54
■穴加工図
| 型番 | d2 （0～+0.01） | d3 | H2 （±0.05） | H3 | M |
|---|---|---|---|---|---|
| BB2-13 | 35 | 13.5 | 11.91 | 20 | M4×0.7 |
| BB2-16 | 37 | 21 | |||
| BB2-20 | 45 | 16.21 | 25 | M5×0.8 | |
| BB2-25 | 55 | 25.5 | 20.32 | M6×1 |
規格表
| 型番 | d | D （-0.02～-0.01） | H | d1 | W | H1 | Dp | 質量 （g） | 適用フランジシャンク |
|---|---|---|---|---|---|---|---|---|---|
| BB2-13 | 13 | 35 | 11.56 | 4.4 | 7.6 | 4.5 | 25 | 60 | BS1-13 |
| BB2-16 | 16 | 37 | 29 | BS1-16 | |||||
| BB2-20 | 20 | 45 | 15.82 | 5.4 | 9.5 | 6 | 35 | 140 | BS1-20 |
| BB2-25 | 25 | 55 | 19.94 | 6.4 | 11 | 7 | 42 | 200 | BS1-25 |
