突出しピン（遠隔操作タイプ）（CP701）
- 通常単価(税別)
- 35,594円～41,009円
- 税込単価
- 39,153円～45,110円
【特長】・重量ワークの穴位置決めに最適です。・レバー操作で工具不要です。・多様なワーク穴に対応できるよ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

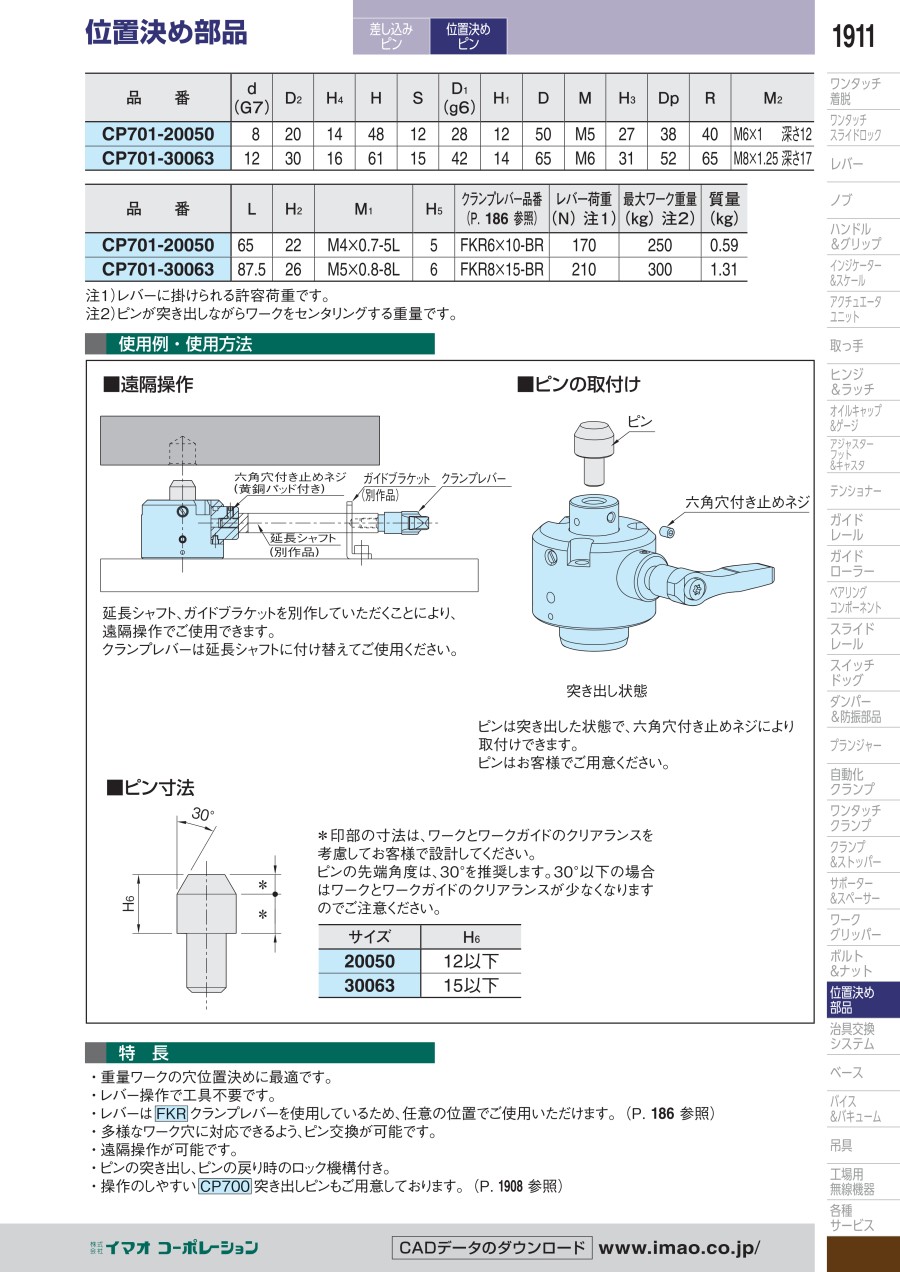

商品情報
外形図
製品仕様
| 本体、シャフト | クランク軸 |
|---|---|
| S45C 焼入焼戻 四三酸化鉄皮膜 | S45C 四三酸化鉄皮膜 |
規格表
注1）レバーに掛けられる許容荷重です。
注2）ピンが突き出しながらワークをセンタリングする重量です。
使用例
遠隔操作
延長シャフト、ガイドブラケットを別作していただくことにより、遠隔操作でご使用できます。
クランプレバーは延長シャフトに付け替えてご使用ください。
ピンの取付け
ピンはお客様でご用意ください。
ピン寸法
ピンの先端角度は、30°を推奨します。30°以下の場合はワークとワークガイドのクリアランスが少なくなりますのでご注意ください。
| サイズ | H6 |
|---|---|
| 20050 | 12以下 |
| 30063 | 15以下 |
詳細情報
基本情報
【特長】
・重量ワークの穴位置決めに最適です。
・レバー操作で工具不要です。
・多様なワーク穴に対応できるよう、ピン交換が可能です。
・遠隔操作が可能です。
・ピンの突き出し、ピンの戻り時のロック機構付き。
・操作のしやすいCP700突き出しピンもご用意しております。
