突出しピン（CP700-R）
- 通常単価(税別)
- 35,287円～41,009円
- 税込単価
- 38,816円～45,110円
イマオコーポレーション 位置決めユニット部品 突出しピン（CP700-R）
詳細情報を確認する- 種類
- クランプユニット
- 本体材質
- SC45C
- 本体表面処理
- 四三酸化鉄皮膜
- シャフト材質
- SCM440
- シャフト熱処理
- 焼入焼戻
- シャフト表面処理
- 四三酸化鉄皮膜
未確定：候補が2型番あります。
商品情報
外形図
製品仕様
| 本体 | シャフト | レバー | 握り玉 |
|---|---|---|---|
| S45C 焼入焼戻 四三酸化鉄皮膜 | SCM440 焼入焼戻 四三酸化鉄皮膜 | S45C 四三酸化鉄皮膜 | ABS樹脂 ブラック |

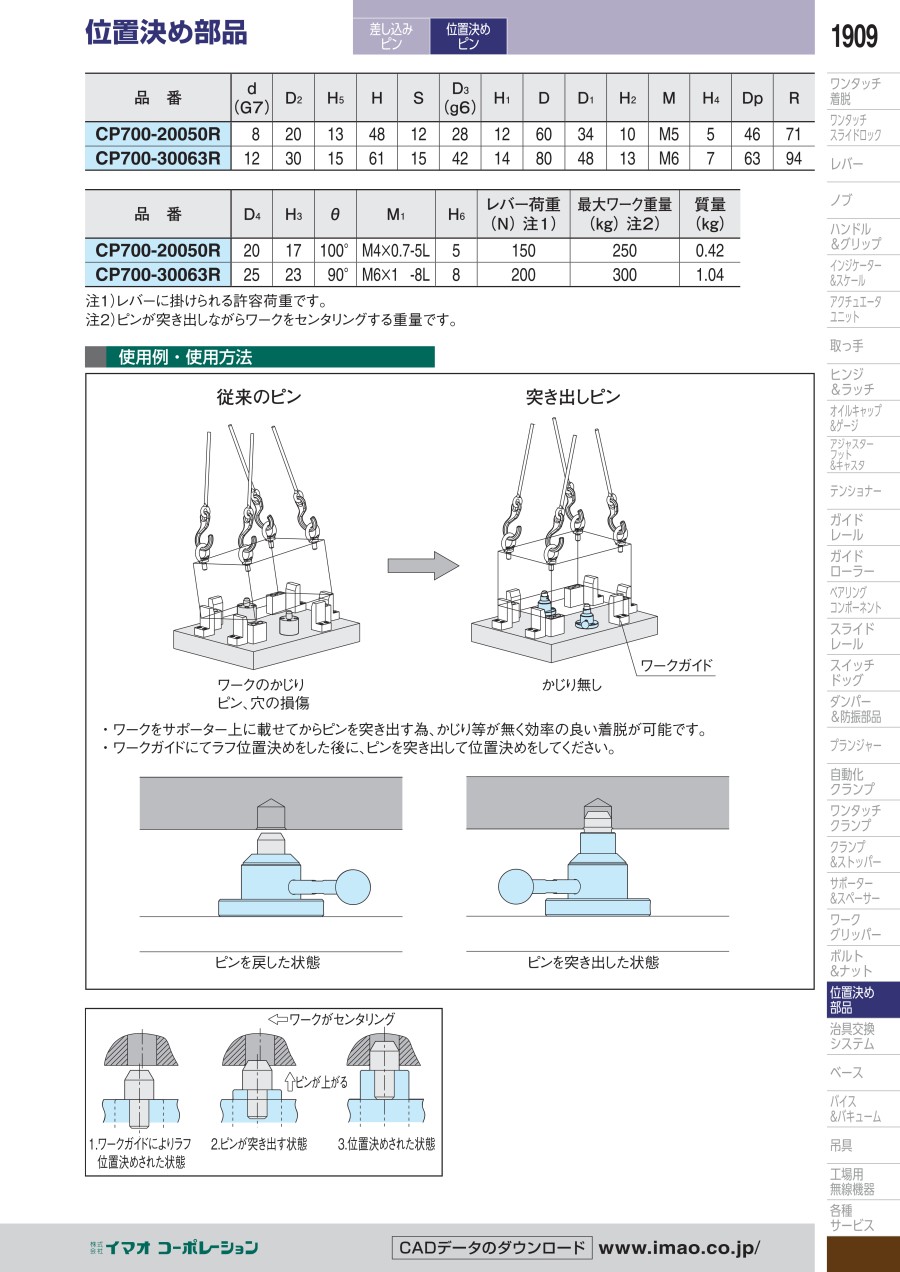

規格表
注1）レバーに掛けられる許容荷重です。
注2）ピンが突き出しながらワークをセンタリングする重量です。
使用例
- ワークをサポーター上に載せてからピンを突き出す為、かじり等が無く効率の良い着脱が可能です。
- ワークガイドにてラフ位置決めをした後に、ピンを突き出して位置決めをしてください。
1. ワークガイドによりラフ位置決めされた状態／2. ピンが突き出す状態／3. 位置決めされた状態
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
35,287円 ( 38,816円 ) | 在庫品1日目当日出荷可能 |
41,009円 ( 45,110円 ) | 3日目 |
