イマオコーポレーション

ナチュラルサポーター（BJ350・BJ350-C）

Name: ナチュラルサポーター（BJ350・BJ350-C）
Brand: イマオコーポレーション
SKU: 221005487212
Rating: 4 (1 reviews)

カタログ |

通常単価(税別): 8,427円～20,434円

税込単価: 9,270円～22,477円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

ワーク変形のない保持でビビリ、歪み防止。【特長】・独自のロック機構により高い保持力が得られます（ナール...

詳細を確認

44.0

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

よく一緒に見られています

イマオコーポレーション

遠隔操作ユニット（BJ650）

通常価格(税別)： 4,760円 (税込価格：5,236円)

通常出荷日：3 日目

よく一緒に見られています

イマオコーポレーション

コンパクトワークサポーター（BJ360）

通常価格(税別)： 5,575円 (税込価格：6,133円)

通常出荷日：在庫品1日目

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

BJ350（ボールキャップスクリュー仕様）

BJ350-C（ナールドナット仕様）

製品仕様

本体	シャフト
S45C 四三酸化鉄皮膜	SKS93相当焼入焼戻四三酸化鉄皮膜

規格表

単位：mm

サイズ		H	S	M₁	D	L	W	M	L₂	L₃	H₁	H₂
BJ350 BJ350-C	06	29	6	M6×1 深さ10	12	38	19	M6	15	8	15	17.6
	08	37	10	M8×1.25 深さ15	16	50	22	M8	20	10	20	21.6
	10	42		M10×1.5 深さ15	19	65	25	M10	25	15	20	24.6
	12	47		M12×1.75 深さ20	25	75	32	M12	30	15	27	28.3

BJ350

ボールキャップスクリュー仕様			ボールキャップスクリュー仕様（反転防止）			締付トルク（N・m）	保持力（kN）	持上力（N）	質量（g）
型番	L₁	M₂	型番	L₁	M₂	締付トルク（N・m）	保持力（kN）	持上力（N）	質量（g）
BJ350-06001	13	M6×1-16L	BJ350-06002	17	M6×1-20L	7.5	4	0～6	150
BJ350-08001	16.5	M8×1.25-20L	BJ350-08002	16.5	M8×1.25-20L	14	6	0～7	285
BJ350-10001	20	M10×1.5-25L	BJ350-10002	20	M10×1.5-25L	18	7.5	1～11	470
BJ350-12001	25	M12×1.75-30L	BJ350-12002	25	M12×1.75-30L	22	9	1～11	790

BJ350-C

ナールドナット仕様	ナールドナット仕様（反転防止）	L₁	D₁	M₂	締付トルク（N・m）	保持力（kN）	持上力（N）	質量（g）
型番	型番	L₁	D₁	M₂	締付トルク（N・m）	保持力（kN）	持上力（N）	質量（g）
BJ350-06001C	BJ350-06002C	22	24	M6×1	1	0.6	0～6	180
BJ350-08001C	BJ350-08002C	25	30	M8×1.25	1.2	0.7	0～7	340
BJ350-10001C	BJ350-10002C	28	36	M10×1.5	1.5	0.7	1～11	550
BJ350-12001C	BJ350-12002C	33	40	M12×1.75	2	0.8	1～11	910

使用例

使用例・使用方法

ワークのビビリ防止、歪み防止に最適です。

注意・禁止事項

注意事項

持上力とは、バネがシャフトを持上げる力です。
シャフトのメネジへアクセサリーを取付ける時は、破損防止の為、シャフトを固定（保持状態に）して行ってください。

型番リスト

表示件数

型番

保持力

(N)

本体高さH

(mm)

仕様

ストロークS

(mm)

RoHS?

最小発注数量

4000	29	ボールキャップスクリュー仕様	6	10	1個
600	29	ナールドナット仕様	6	10	1個
4000	29	ボールキャップスクリュー仕様（反転防止）	6	-	1個
600	29	ナールドナット仕様（反転防止）	6	-	1個
6000	37	ボールキャップスクリュー仕様	10	10	1個
700	37	ナールドナット仕様	10	10	1個
6000	37	ボールキャップスクリュー仕様（反転防止）	10	-	1個
700	37	ナールドナット仕様（反転防止）	10	-	1個
7500	42	ボールキャップスクリュー仕様	10	10	1個
700	42	ナールドナット仕様	10	10	1個
7500	42	ボールキャップスクリュー仕様（反転防止）	10	-	1個
700	42	ナールドナット仕様（反転防止）	10	-	1個
9000	47	ボールキャップスクリュー仕様	10	10	1個
800	47	ナールドナット仕様	10	10	1個
9000	47	ボールキャップスクリュー仕様（反転防止）	10	-	1個
800	47	ナールドナット仕様（反転防止）	10	-	1個

通常単価(税別) (税込単価)	通常出荷日

8,427円 ( 9,270円 )	在庫品1日目当日出荷可能
10,543円 ( 11,597円 )	3日目
11,676円 ( 12,844円 )	5日目
13,136円 ( 14,450円 )	5日目
8,721円 ( 9,593円 )	在庫品1日目当日出荷可能
11,167円 ( 12,284円 )	3日目
12,650円 ( 13,915円 )	5日目
14,109円 ( 15,520円 )	5日目
11,806円 ( 12,987円 )	在庫品1日目当日出荷可能
15,762円 ( 17,338円 )	3日目
15,569円 ( 17,126円 )	5日目
18,001円 ( 19,801円 )	5日目
14,811円 ( 16,292円 )	在庫品1日目当日出荷可能
18,503円 ( 20,353円 )	3日目
18,001円 ( 19,801円 )	5日目
20,434円 ( 22,477円 )	5日目

詳細情報

基本情報

基本情報

ワーク変形のない保持でビビリ、歪み防止。
【特長】
・独自のロック機構により高い保持力が得られます（ナールドナット仕様は保持力は低下します）

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

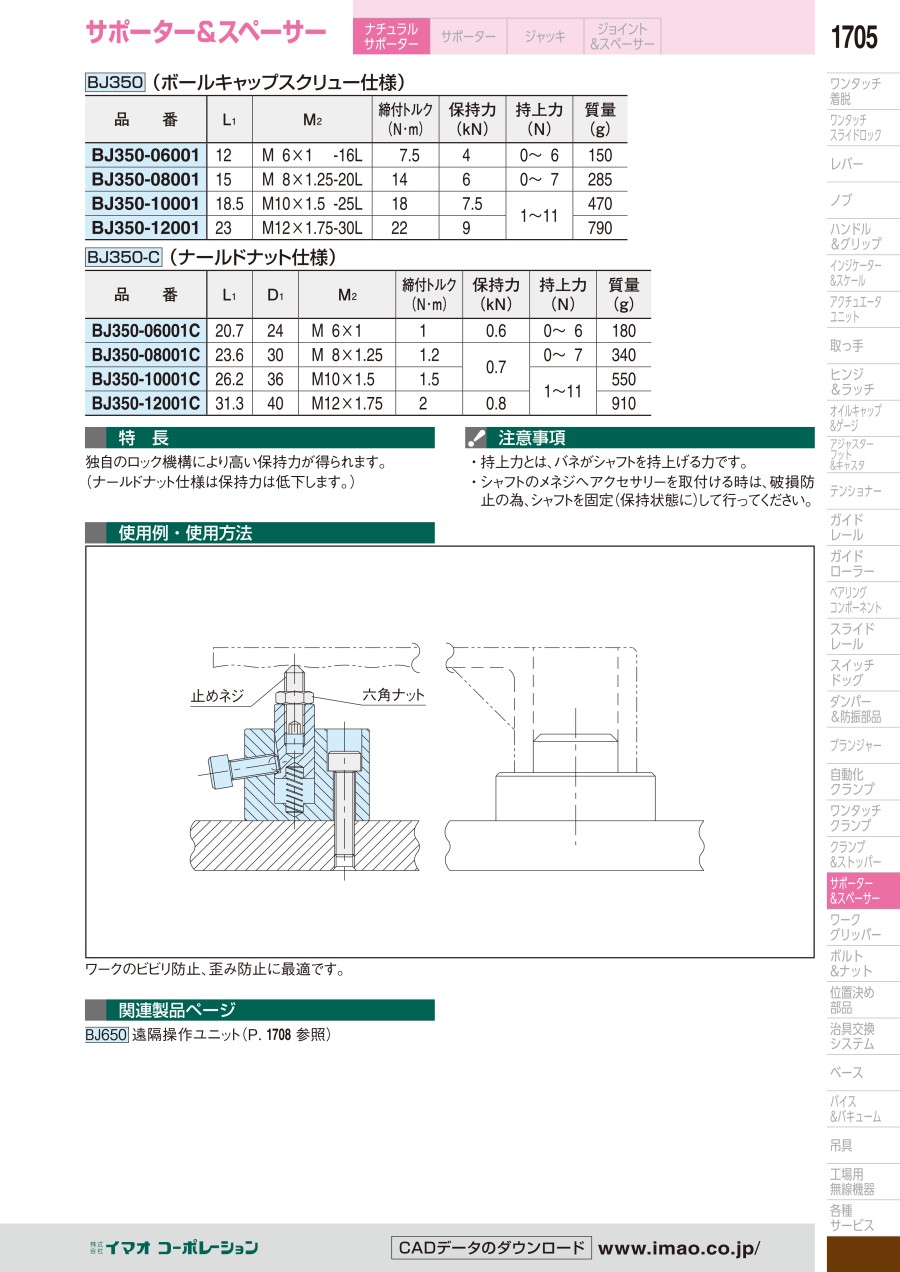

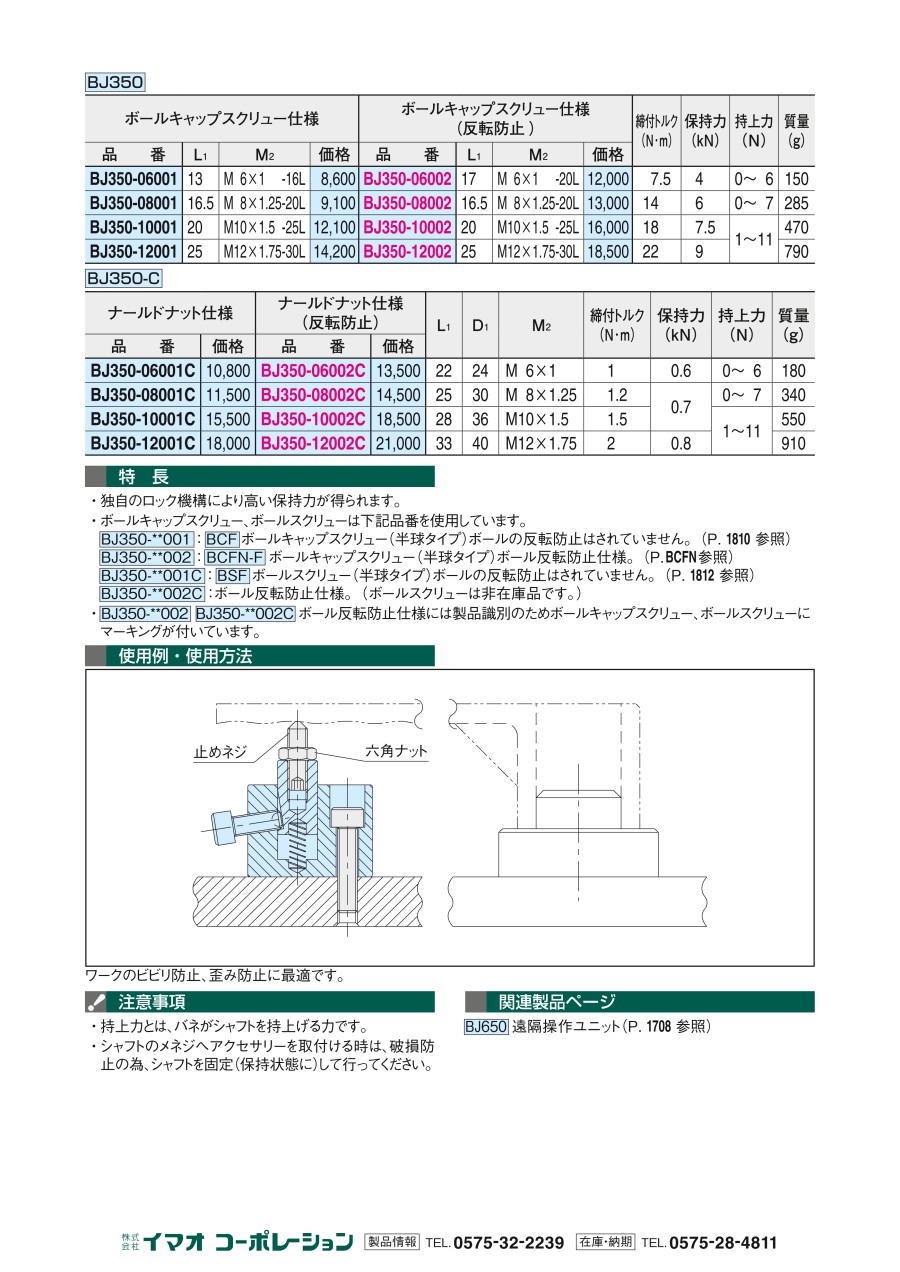

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
