ナチュラルサポーター（カムレバータイプ）（BJ352）
- 通常単価(税別)
- 17,341円～24,624円
- 税込単価
- 19,075円～27,086円
ワーク変形のない保持でビビリ、歪み防止【特長】・皿バネ内蔵による緩み防止機能付き。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

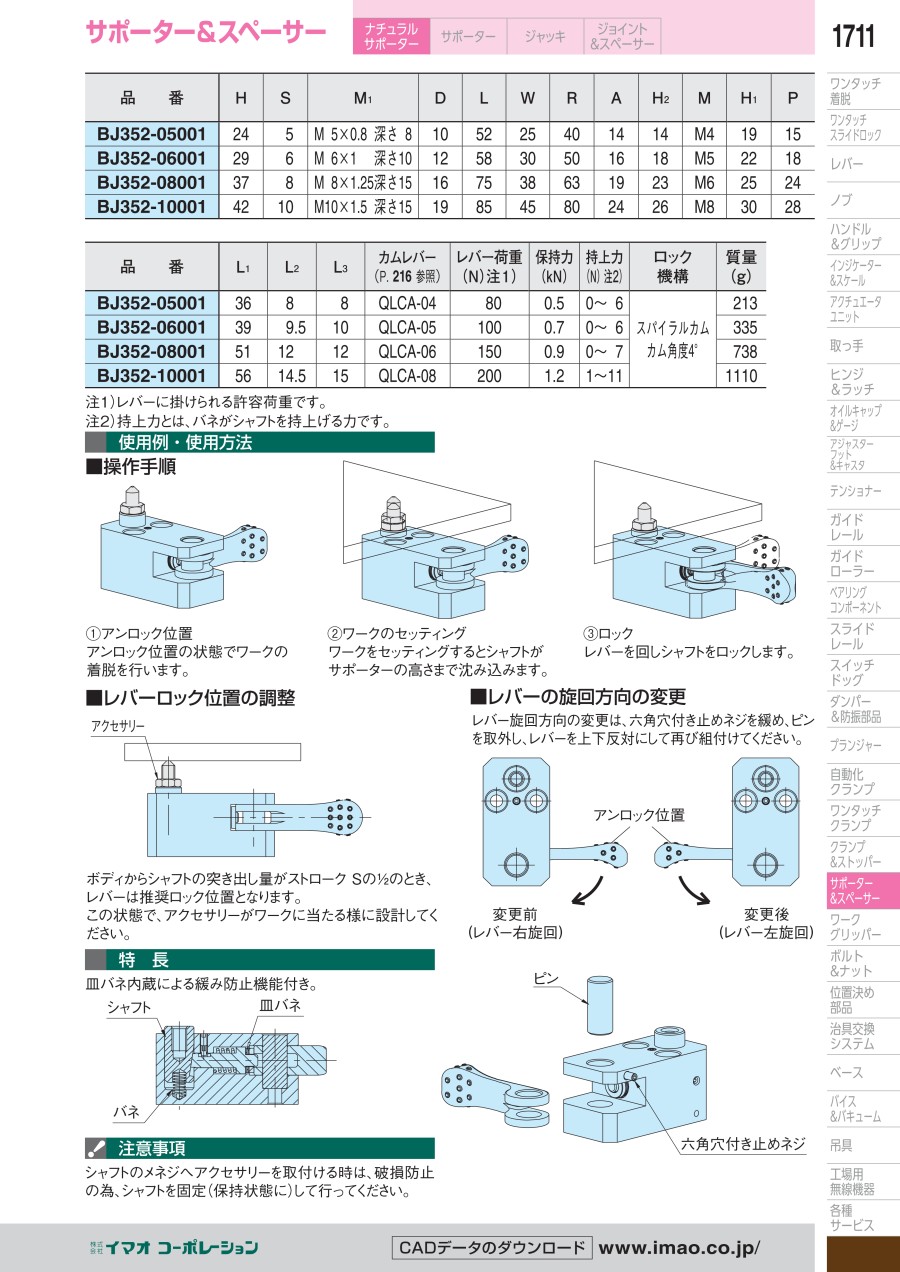

商品情報
外形図
製品仕様
| ボディ | シャフト | 押しピン | カムレバー |
|---|---|---|---|
| S45C 四三酸化鉄皮膜 | SK95 焼入焼戻 四三酸化鉄皮膜 | S45C 焼入焼戻 四三酸化鉄皮膜 | SCM440 焼入焼戻 四三酸化鉄皮膜 |
規格表
注1）レバーに掛けられる許容荷重です。
注2）持上力とは、バネがシャフトを持上げる力です。
使用例
使用例・使用方法
操作手順
（1）アンロック位置
アンロック位置の状態でワークの着脱を行います。
（2）ワークのセッティング
ワークをセッティングするとシャフトがサポーターの
高さまで沈み込みます。
（3）ロック
レバーを回しシャフトをロックします。
ボディからシャフトの突き出し量がストロークSの1/2のとき、
レバーは推奨ロック位置となります。
この状態で、アクセサリーがワークに当たる様に設計してください。
レバー旋回方向の変更は、六角穴付き止めネジを緩め、ピンを取外し、
レバーを上下反対にして再び組付けてください。
注意・禁止事項
シャフトのメネジへアクセサリーを取付ける時は、破損防止の為、シャフトを固定（保持状態に）して行ってください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
17,341円 ( 19,075円 ) | 在庫品1日目当日出荷可能 |
18,503円 ( 20,353円 ) | 在庫品1日目当日出荷可能 |
18,725円 ( 20,598円 ) | 3日目 |
24,624円 ( 27,086円 ) | 3日目 |
