型番	d1	L	L1	L2	L3	B	H	b※	h※	B1	H1	P	X	Y	Z	M	T	重量（kg）
型番	d1	L	L1	L2	L3	B	H	b※	h※	B1	H1	P	X	Y	Z	M	T	重量（kg）
EK06	6	20	-	22	3.5	42	25	21	13	18	20	30	5.5	9.5	11	M3	12	0.18
EK08	8	23	-	26	4	52	32	26	17	25	26	38	6.6	11	12	M3	14	0.27
EK10	10	24	6	29.5	6	70	43	35	25	36	24	52	9	-	-	M3	16	0.47
EK12	12	24	6	29.5	6	70	43	35	25	36	24	52	9	-	-	M4	19	0.45
EK15	15	25	6	36	5	80	49	40	30	41	25	60	11	-	-	M4	22	0.6
EK20	20	42	10	50	10	95	58	47.5	30	56	25	75	11	-	-	M4	30	1.35

※高さ公差hと巾公差bは標準型のサポートユニット精度表をご参考ください。

型番リスト

表示件数

型番

軸径 d1

(φ)

軸高さ h

(mm)

厚さ L

(mm)

幅 B

(mm)

RoHS?

最小発注数量

8	17	23	52	10	1個
10	25	24	70	10	1個
12	25	24	70	10	1個
15	30	25	80	10	1個

通常単価(税別) (税込単価)	通常出荷日

8,847円 ( 9,732円 )	在庫品1日目当日出荷可能
8,134円 ( 8,947円 )	在庫品1日目当日出荷可能
8,518円 ( 9,370円 )	在庫品1日目当日出荷可能
9,786円 ( 10,765円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

EKシリーズ（支持側、角型）は主に本体、軸受、カバー、スペーサ、オイルシール、ロックナット、六角穴付ボルトで構成されています。サイズがコンパクトで取り付け易く、狭い空間にも使用できます。

【特長】
・高精度、高剛性のアンギュラ玉軸受と組み合わせています。
・表面はすべて防錆処理をしています。
・コンパクトなデザインで、取り付けが容易。狭い空間にも使用できます。
・他の加工処理をしないまますぐ設備に取り付けることができます。
・多様な型式と寸法を用意しています。

【用途】
工業用自動制御装置・工作機械・検査装置・医療機器など

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

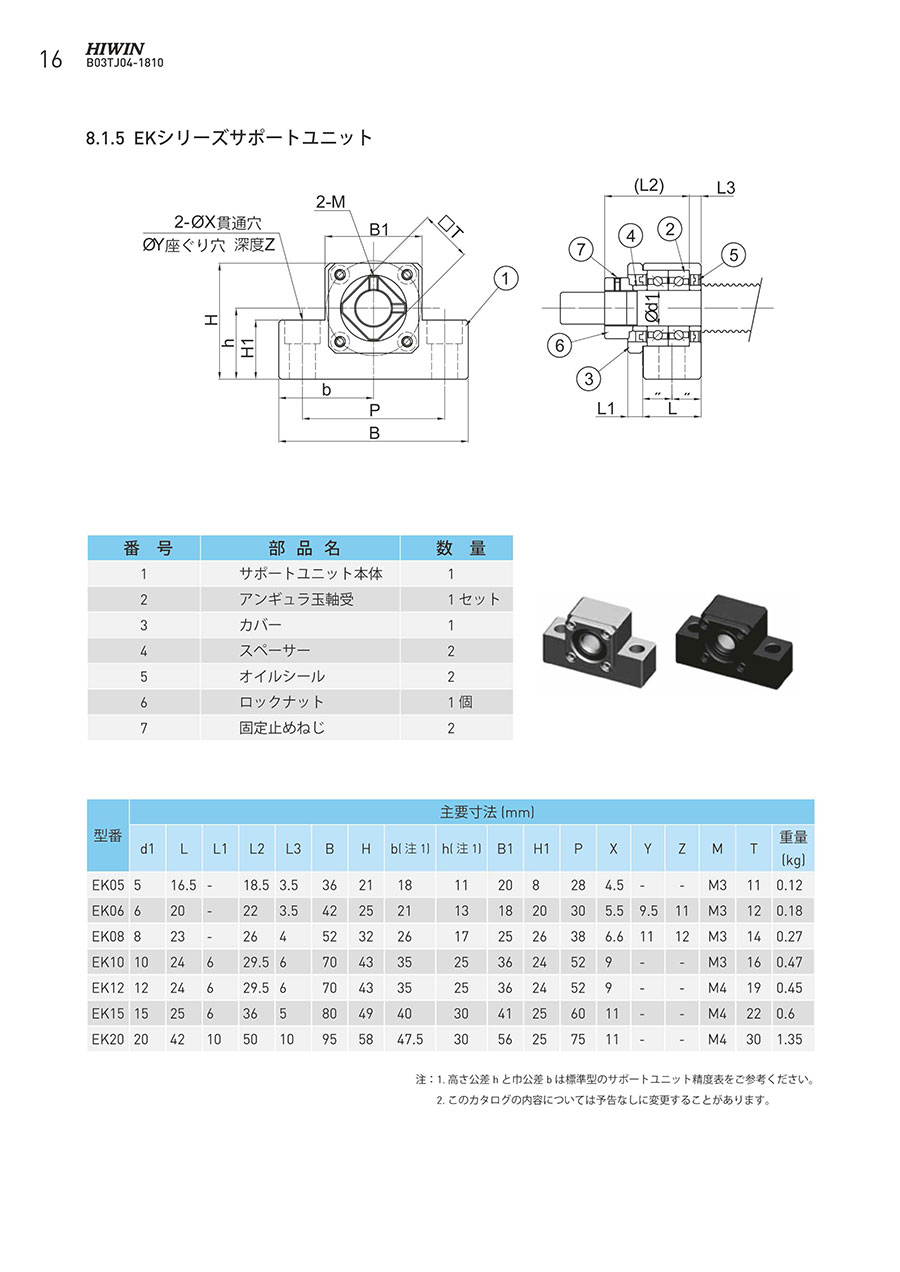

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

サポートユニット EKシリーズ支持側のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品サポートユニット EKシリーズ支持側	サポートユニット固定側角形 EK形	サポートユニット FFシリーズ支持側	サポートユニット EFシリーズ支持側	サポートユニット BKシリーズ固定側	サポートユニット FKシリーズ固定側
メーカー	HIWIN（ハイウィン）	ＴＨＫ	HIWIN（ハイウィン）	HIWIN（ハイウィン）	HIWIN（ハイウィン）	HIWIN（ハイウィン）
通常価格	8,134円-	9,889円 -	3,674円	3,813円 -	7,831円 -	7,850円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目〜	在庫品1日目
種類	固定側	固定側	支持側	支持側	固定側	固定側
形状	角形	角形	丸形	角形	角形	丸形
取付方法	面取付	面取付	側面取付	面取付	面取付	側面取付
ベアリング種類	アンギュラベアリング	アンギュラベアリング	深溝玉軸受シングル	深溝玉軸受シングル	アンギュラベアリング	アンギュラベアリング
ベアリング等級	5級	5級	0級	5級	5級	5級
