サポートユニット EFシリーズ 支持側
- 通常単価(税別)
- 3,813円～5,873円
- 税込単価
- 4,194円～6,460円
EFシリーズ（支持側、角型）は主に本体、軸受、カバー、スペーサ、オイルシール、...
詳細情報を確認する未確定：候補が3型番あります。
商品情報

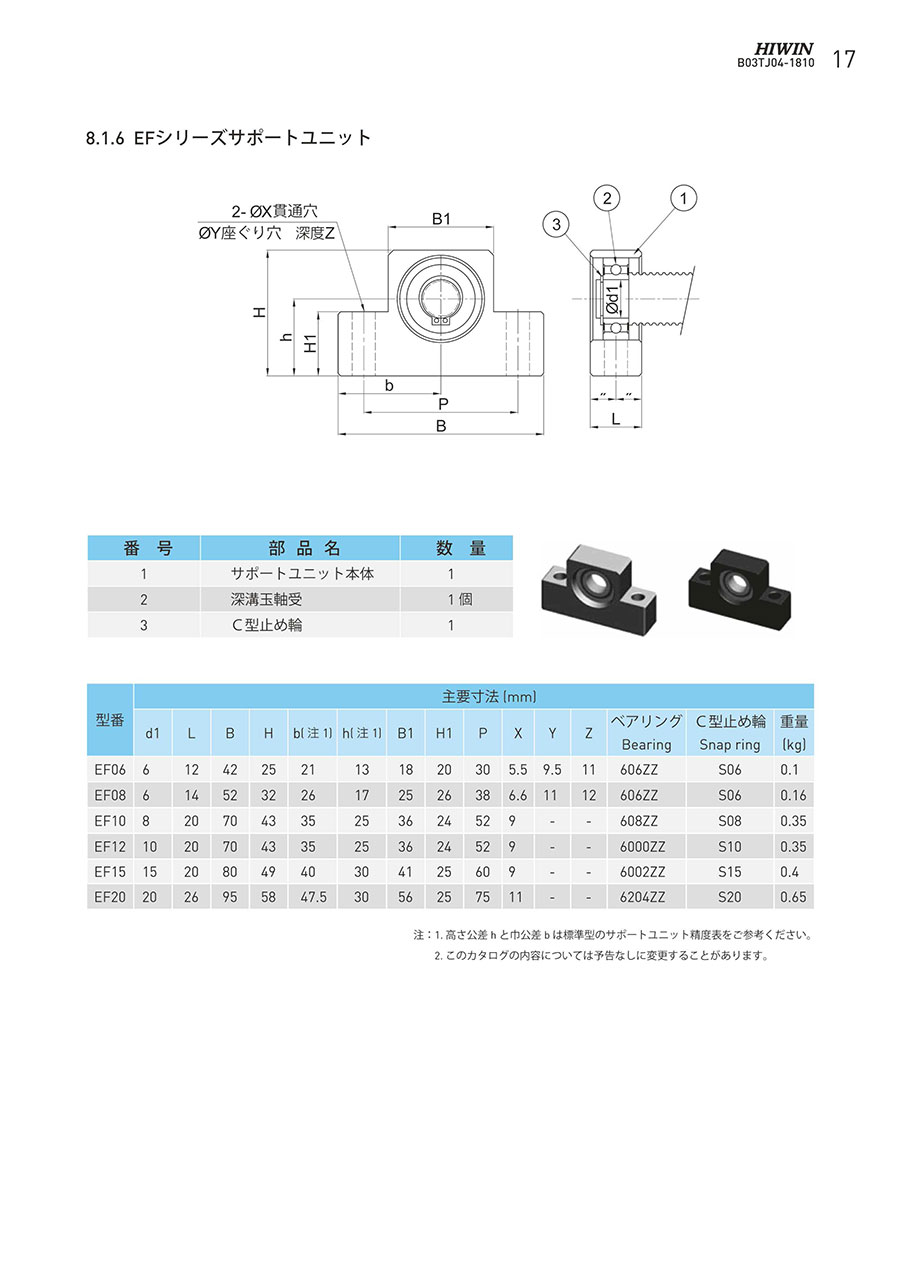

外形図
製品仕様
部品名／数量
（1）サポートユニット本体：1
（2）深溝玉軸受：1個
（3）C型止め輪：1
規格表
単位：mm
| 型番 | d1 | L | B | H | b※ | h※ | B1 | H1 | P | X | Y | Z | ベアリング | C型止め輪 | 重量 （kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EF06 | 6 | 12 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 | 606ZZ | S06 | 0.1 |
| EF08 | 6 | 14 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 | 606ZZ | S06 | 0.16 |
| EF10 | 8 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - | 608ZZ | S08 | 0.35 |
| EF12 | 10 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - | 6000ZZ | S10 | 0.35 |
| EF15 | 15 | 20 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 9 | - | - | 6002ZZ | S15 | 0.4 |
| EF20 | 20 | 26 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - | 6204ZZ | S20 | 0.65 |
※高さ公差hと巾公差bは標準型のサポートユニット精度表をご参考ください。
詳細情報
基本情報
EFシリーズ（支持側、角型）は主に本体、軸受、カバー、スペーサ、オイルシール、ロックナット、六角穴付ボルトで構成されています。サイズがコンパクトで取り付け易く、狭い空間にも使用できます。
【特長】
・高精度、高剛性のアンギュラ玉軸受と組み合わせています。
・表面はすべて防錆処理をしています。
・コンパクトなデザインで、取り付けが容易。狭い空間にも使用できます。
・他の加工処理をしないまますぐ設備に取り付けることができます。
・多様な型式と寸法を用意しています。
【用途】
工業用自動制御装置・工作機械・検査装置・医療機器など
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
サポートユニット EFシリーズ 支持側のレビュー
FA機器に
4
4.02020/04/28
FA機器に使用しました。
品質も高く精度も良いです。
剛性も問題なさそうです。
