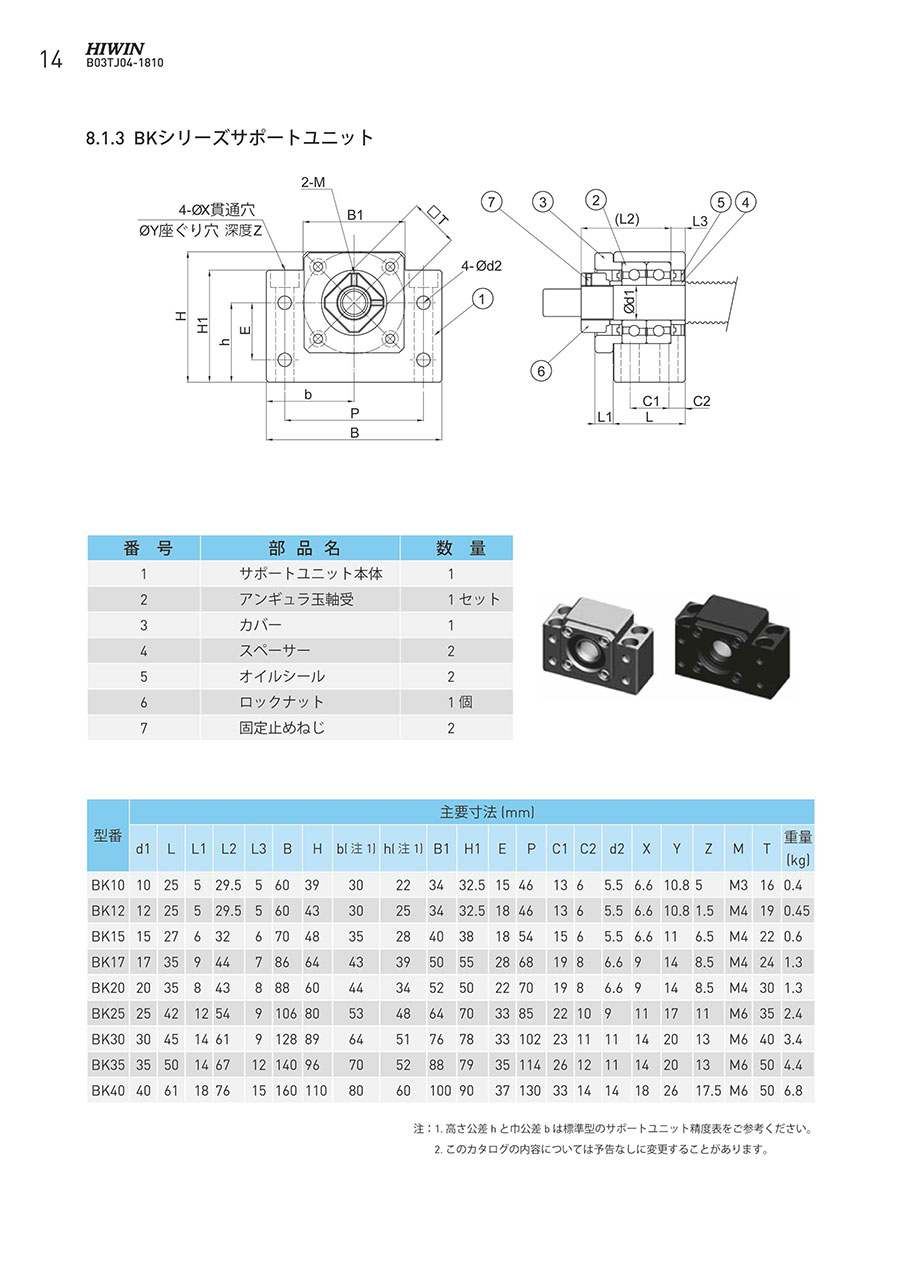

型番	d1	L	L1	L2	L3	B	H	b※	h※	B1	H1	E	P	C1	C2	d2	X	Y	Z	M	T	重量（kg）
型番	d1	L	L1	L2	L3	B	H	b※	h※	B1	H1	E	P	C1	C2	d2	X	Y	Z	M	T	重量（kg）
BK10	10	25	5	29.5	5	60	39	30	22	34	32.5	15	46	13	6	5.5	6.6	10.8	5	M3	16	0.4
BK12	12	25	5	29.5	5	60	43	30	25	34	32.5	18	46	13	6	5.5	6.6	10.8	1.5	M4	19	0.45
BK15	15	27	6	32	6	70	48	35	28	40	38	18	54	15	6	5.5	6.6	11	6.5	M4	22	0.6
BK17	17	35	9	44	7	86	64	43	39	50	55	28	68	19	8	6.6	9	14	8.5	M4	24	1.3
BK20	20	35	8	43	8	88	60	44	34	52	50	22	70	19	8	6.6	9	14	8.5	M4	30	1.3
BK25	25	42	12	54	9	106	80	53	48	64	70	33	85	22	10	9	11	17	11	M6	35	2.4
BK30	30	45	14	61	9	128	89	64	51	76	78	33	102	23	11	11	14	20	13	M6	40	3.4
BK35	35	50	14	67	12	140	96	70	52	88	79	35	114	26	12	11	14	20	13	M6	50	4.4
BK40	40	61	18	76	15	160	110	80	60	100	90	37	130	33	14	14	18	26	17.5	M6	50	6.8

※高さ公差hと巾公差bは標準型のサポートユニット精度表をご参考ください。

型番リスト

表示件数

型番

軸径 d1

(φ)

軸高さ h

(mm)

厚さ L

(mm)

幅 B

(mm)

RoHS?

最小発注数量

12	25	25	60	10	1個
15	28	27	70	10	1個
20	34	35	88	10	1個
25	48	42	106	10	1個
30	51	45	128	10	1個

通常単価(税別) (税込単価)	通常出荷日

7,831円 ( 8,614円 )	39日目
8,900円 ( 9,790円 )	在庫品1日目当日出荷可能
13,780円 ( 15,158円 )	在庫品1日目当日出荷可能
16,173円 ( 17,790円 )	在庫品1日目当日出荷可能
14,800円 ( 16,280円 )	5日目

詳細情報

基本情報

基本情報

BKシリーズ（固定側、角型）は主に本体、軸受、カバー、スペーサ、オイルシール、ロックナット、六角穴付ボルトで構成されています。サイズがコンパクトで取り付け易く、狭い空間にも使用できます。

【特長】
・高精度、高剛性のアンギュラ玉軸受と組み合わせています。
・表面はすべて防錆処理をしています。
・コンパクトなデザインで、取り付けが容易。狭い空間にも使用できます。
・他の加工処理をしないまますぐ設備に取り付けることができます。
・多様な型式と寸法を用意しています。

【用途】
工業用自動制御装置・工作機械・検査装置・医療機器など

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
