サポートユニット FKシリーズ 固定側
- 通常単価(税別)
- 7,850円～14,546円特別価格
- 税込単価
- 8,635円～16,001円特別価格
FKシリーズ（固定側、丸型）は主に本体、軸受、カバー、スペーサ、オイルシール、ロックナット、六角穴付ボ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

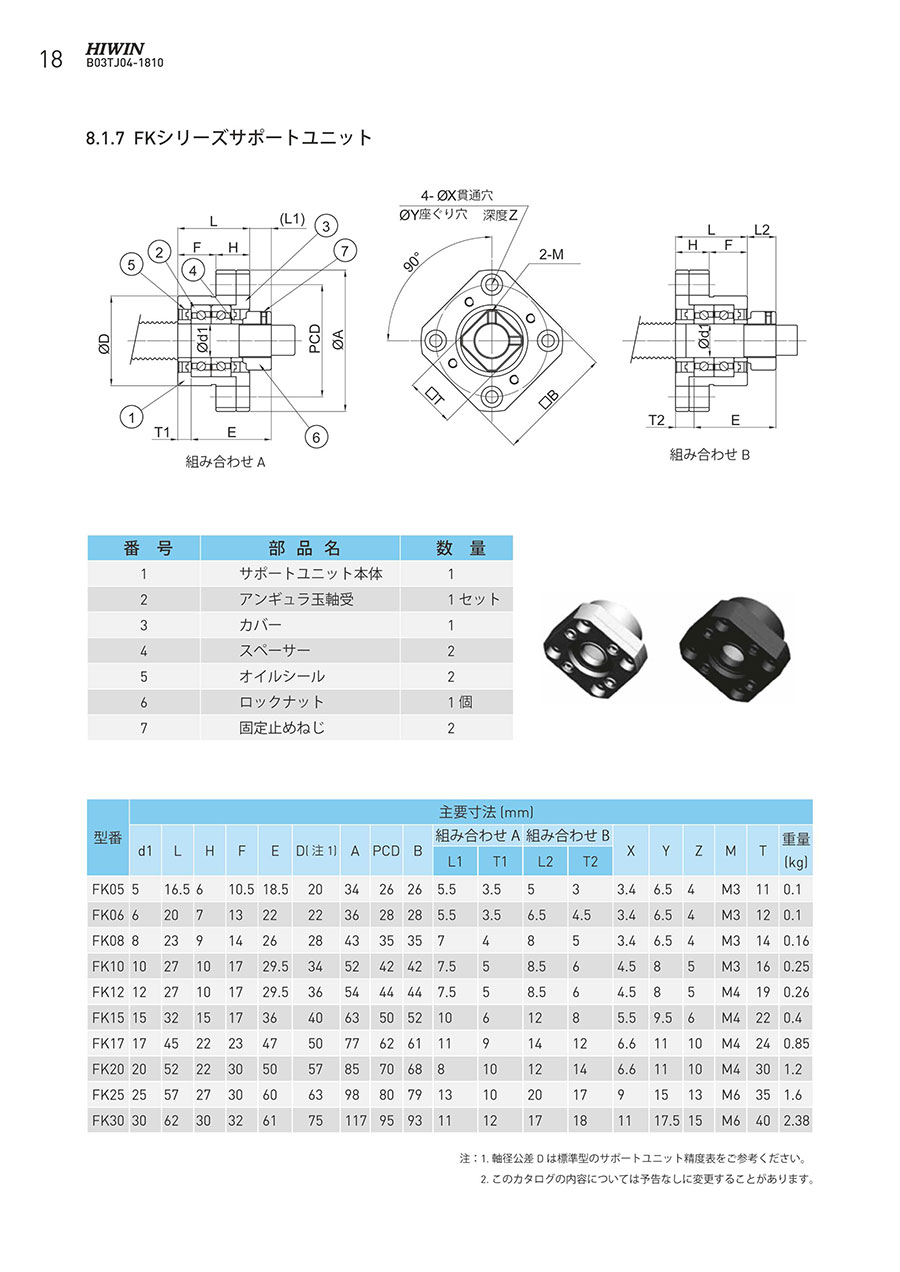

外形図
製品仕様
部品名／数量
（1）サポートユニット本体：1
（2）アンギュラ玉軸受：1セット
（3）カバー：1
（4）スペーサー：2
（5）オイルシール：2
（6）ロックナット：1個
（7）固定止めねじ：2
規格表
| 型番 | d1 | L | H | F | E | D（注1） | A | PCD | B | 組み合わせA | 組み合わせB | X | Y | Z | M | T | 重量 （kg） | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L1 | T1 | L2 | T2 | ||||||||||||||||
| FK06 | 6 | 20 | 7 | 13 | 22 | 22 | 36 | 28 | 28 | 5.5 | 3.5 | 6.5 | 4.5 | 3.4 | 6.5 | 4 | M3 | 12 | 0.1 |
| FK08 | 8 | 23 | 9 | 14 | 26 | 28 | 43 | 35 | 35 | 7 | 4 | 8 | 5 | 3.4 | 6.5 | 4 | M3 | 14 | 0.16 |
| FK10 | 10 | 27 | 10 | 17 | 29.5 | 34 | 52 | 42 | 42 | 7.5 | 5 | 8.5 | 6 | 4.5 | 8 | 5 | M3 | 16 | 0.25 |
| FK12 | 12 | 27 | 10 | 17 | 29.5 | 36 | 54 | 44 | 44 | 7.5 | 5 | 8.5 | 6 | 4.5 | 8 | 5 | M4 | 19 | 0.26 |
| FK15 | 15 | 32 | 15 | 17 | 36 | 40 | 63 | 50 | 52 | 10 | 6 | 12 | 8 | 5.5 | 9.5 | 6 | M4 | 22 | 0.4 |
| FK17 | 17 | 45 | 22 | 23 | 47 | 50 | 77 | 62 | 61 | 11 | 9 | 14 | 12 | 6.6 | 11 | 10 | M4 | 24 | 0.85 |
| FK20 | 20 | 52 | 22 | 30 | 50 | 57 | 85 | 70 | 68 | 8 | 10 | 12 | 14 | 6.6 | 11 | 10 | M4 | 30 | 1.2 |
| FK25 | 25 | 57 | 27 | 30 | 60 | 63 | 98 | 80 | 79 | 13 | 10 | 20 | 17 | 9 | 15 | 13 | M6 | 35 | 1.6 |
| FK30 | 30 | 62 | 30 | 32 | 61 | 75 | 117 | 95 | 93 | 11 | 12 | 17 | 18 | 11 | 17.5 | 15 | M6 | 40 | 2.38 |
注1：軸径公差Dは標準型のサポートユニット精度表をご参考ください。
詳細情報
基本情報
FKシリーズ（固定側、丸型）は主に本体、軸受、カバー、スペーサ、オイルシール、ロックナット、六角穴付ボルトで構成されています。サイズがコンパクトで取り付け易く、狭い空間にも使用できます。
【特長】
・高精度、高剛性のアンギュラ玉軸受と組み合わせています。
・表面はすべて防錆処理をしています。
・コンパクトなデザインで、取り付けが容易。狭い空間にも使用できます。
・他の加工処理をしないまますぐ設備に取り付けることができます。
・多様な型式と寸法を用意しています。
【用途】
工業用自動制御装置・工作機械・検査装置・医療機器など
