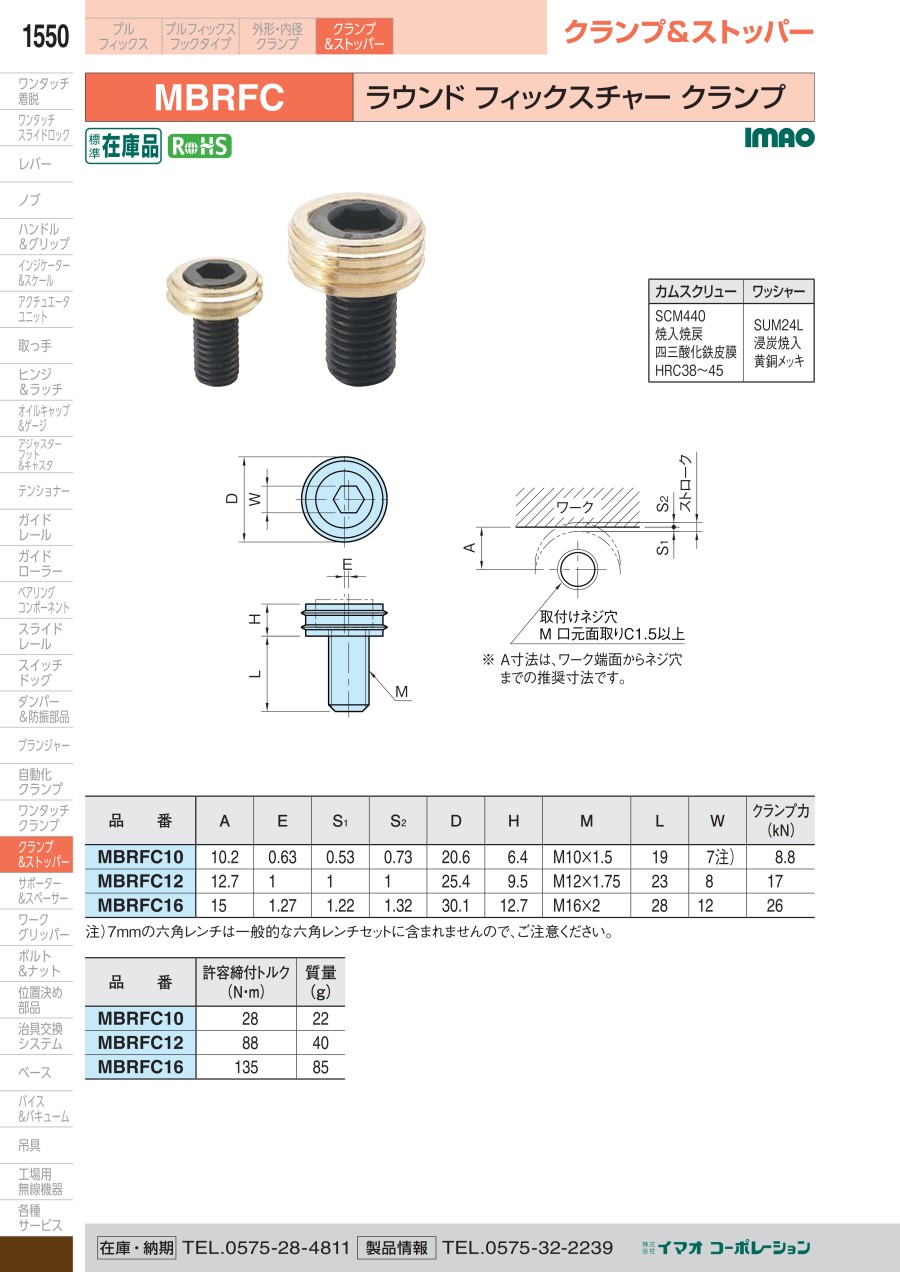

ラウンドフィックスチャークランプ（MBRFC）

外形図

MBRFC10  カムスクリューの六角穴と頭部中心が一致
MBRFC12、16  カムスクリューの六角穴とネジ部中心が一致

製品仕様

• RoHS指令適合製品です。

規格表

注）7mmの六角レンチは一般的な六角レンチセットに含まれませんので、ご注意ください。

使用例

取付方法

（1）ワーク端面からネジ穴までの推奨ピッチ（A寸法）にて、ネジ穴加工をしてください。
（2）カムスクリューを最後までねじ込んだ状態から1回転ほど戻してご使用ください。
（3）ワークを挿入し、カムスクリューを締付けてください。
※加工前にはクランプが確実に行われているか、ご確認ください。

注意・禁止事項

• クランプは右回転にてご使用ください。
• ワークのストッパーは右側に設置してください。
• クランプ時にカムスクリュー頭部がワッシャーより、3mm程度突出する場合がありますので、ツールとの干渉にご注意願います。
• カムスクリューについてはMBCSをご覧ください。
