フィックスチャークランプ セルフカット（MBFCS）

フィックスチャークランプ セルフカット（MBFCS）
この商品のFAQをみる（1件）
通常単価(税別)
3,089円～5,691円
税込単価
3,398円～6,260円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

カムスクリュー（MBCS）

イマオコーポレーション

カムスクリュー（MBCS）
5
通常価格(税別)： 698円 (税込価格：768円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

フィックスチャークランプ （MBFC）

イマオコーポレーション

フィックスチャークランプ （MBFC）
4.7
通常価格(税別)： 918円 (税込価格：1,010円)

通常出荷日：在庫品1日目

偏心したカムスクリューにより迅速で強力に締め付けることができるボルトクランプで...

詳細情報を確認する
  • 種類
    本体
  • 材質
    SKD12
  • 仕様
    横押し型

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が4型番あります。
数量：

商品情報

外形図

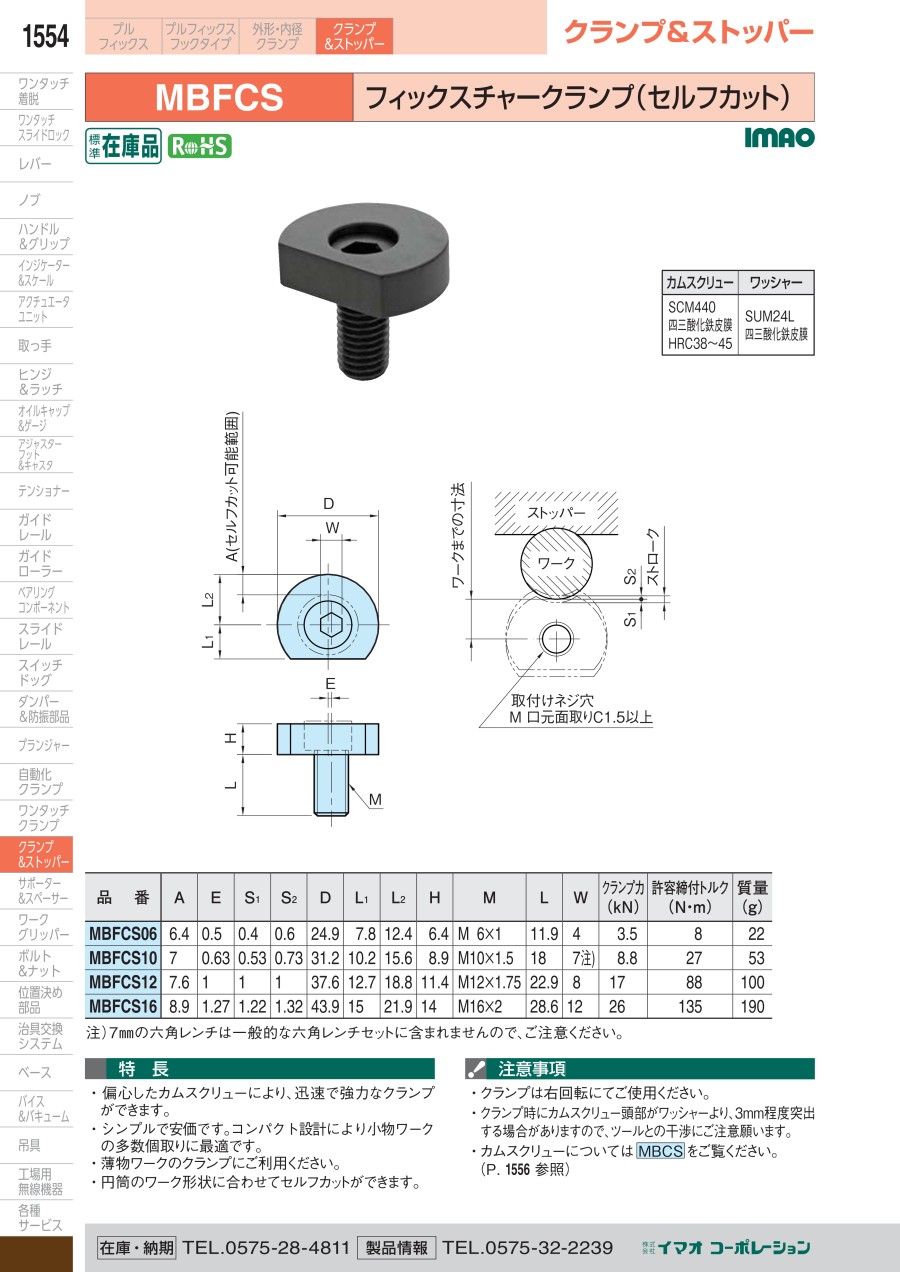

型番:MBFCS 06、10の寸法図 カムスクリューの六角穴と頭部中心が一致

型番：MBFCS06、10
カムスクリューの六角穴と頭部中心が一致

型番:MBFCS 12、16の寸法図 カムスクリューの六角穴とネジ部中心が一致

型番：MBFCS12、16
カムスクリューの六角穴とネジ部中心が一致

製品仕様

ワークまでの寸法
カムスクリューワッシャー
SCM440
四三酸化鉄皮膜
HRC38～45		SUM24L
四三酸化鉄皮膜

規格表

型番AES1S2DL1L2HMLWクランプ力
（kN）		許容締付トルク
（N・m）		質量
（g）
MBFCS066.40.50.40.624.97.812.46.4M6×111.943.5822
MBFCS1070.630.530.7331.210.215.68.9M10×1.5187注）8.82753
MBFCS127.611137.612.718.811.4M12×1.7522.981788100
MBFCS168.91.271.221.3243.91521.914M16×228.61226135190
  • ※ 7mmの六角レンチは一般的な六角レンチセットに含まれません

使用例

使用例

取付方法

1. セルフカット可能範囲（A寸法）を考慮してネジ穴加工とセルフカットします（別売のセルフカット用ボルトをご使用ください）。
2. カムスクリューを最後までねじ込んだ状態から1回転ほど戻してご使用ください。
3. ワークを挿入し、カムスクリューを締付けてください。

  • ※ 加工前にはクランプが確実に行われているか、ご確認ください。

注意・禁止事項

使用上の注意

  • クランプは右回転にてご使用ください。
  • クランプ時にカムスクリュー頭部がワッシャーより、3mm程度突出する場合がありますので、ツールとの干渉にご注意願います。

型番リスト

表示件数
  • 1
    • 型番
    MBFCS06
    MBFCS10
    MBFCS12
    MBFCS16

    クランプ力

    (kN)

    ねじの呼び

    		RoHS?最小発注数量
    3.5
    M6×1
    10
    1個
    8.8
    M10×1.5
    10
    1個
    17
    M12×1.75
    10
    1個
    26
    M16×2
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,089円
    ( 3,398円 )
    3日目
    3,421円
    ( 3,763円 )
    4日目
    4,497円
    ( 4,947円 )
    在庫品1日目当日出荷可能
    5,691円
    ( 6,260円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    偏心したカムスクリューにより迅速で強力に締め付けることができるボルトクランプです。
    【特長】
    ・偏心したカムスクリューにより、迅速で強力なクランプができます。
    ・シンプルで安価。
    ・コンパクト設計により小物ワークの多数個取りに最適です。
    ・薄物ワークのクランプにご利用ください。
    ・ボルト操作が簡単、強力で、シンプルかつコンパクトな設計です。
    ・円筒のワーク形状に合わせてセルフカットできます。
    【用途】
    ・省スペースのため多数個取り治具にも最適です。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    フィックスチャークランプ セルフカット（MBFCS）のレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Qセルフカットの方法を教えて下さい。
    A
    セルフカット用ボルトで固定し口金をワーク形状に合わせて加工して下さい。

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    フィックスチャークランプ セルフカット（MBFCS）
    ダブルエッジクランプ（セルフカット）（MBDES）
    スロットクランプ（セルフカット）（MBSSC）
    ダブルエッジクランプ（MBDE）
    ラウンドフィックスチャークランプ（MBRFC）
    セルフカット用ボルト（MBFCS-BT）
    メーカーイマオコーポレーションイマオコーポレーションイマオコーポレーションイマオコーポレーションイマオコーポレーションイマオコーポレーション
    通常価格3,089円-4,389円 -5,555円 -1,997円 -3,389円 -928円 -
    通常出荷日在庫品1日目〜在庫品1日目〜3日目在庫品1日目〜在庫品1日目〜3日目
    種類本体本体本体本体本体関連部品
    材質SKD12アルミ合金(A7075)SKD12アルミ合金(A7075)SKD12SCM440
    仕様横押し型横押し型横押し型 セルフカット横押し型横押し型-
    よく一緒に購入される商品
