スロットサイドクランプ（MBSCS）
- 通常単価(税別)
- 18,899円～27,899円
- 税込単価
- 20,789円～30,689円
通常出荷日：3日目
【特長】・下方向への確実なクランプができます・アンクランプ時にはOリングにてクランプ先端は浮き上がりま...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

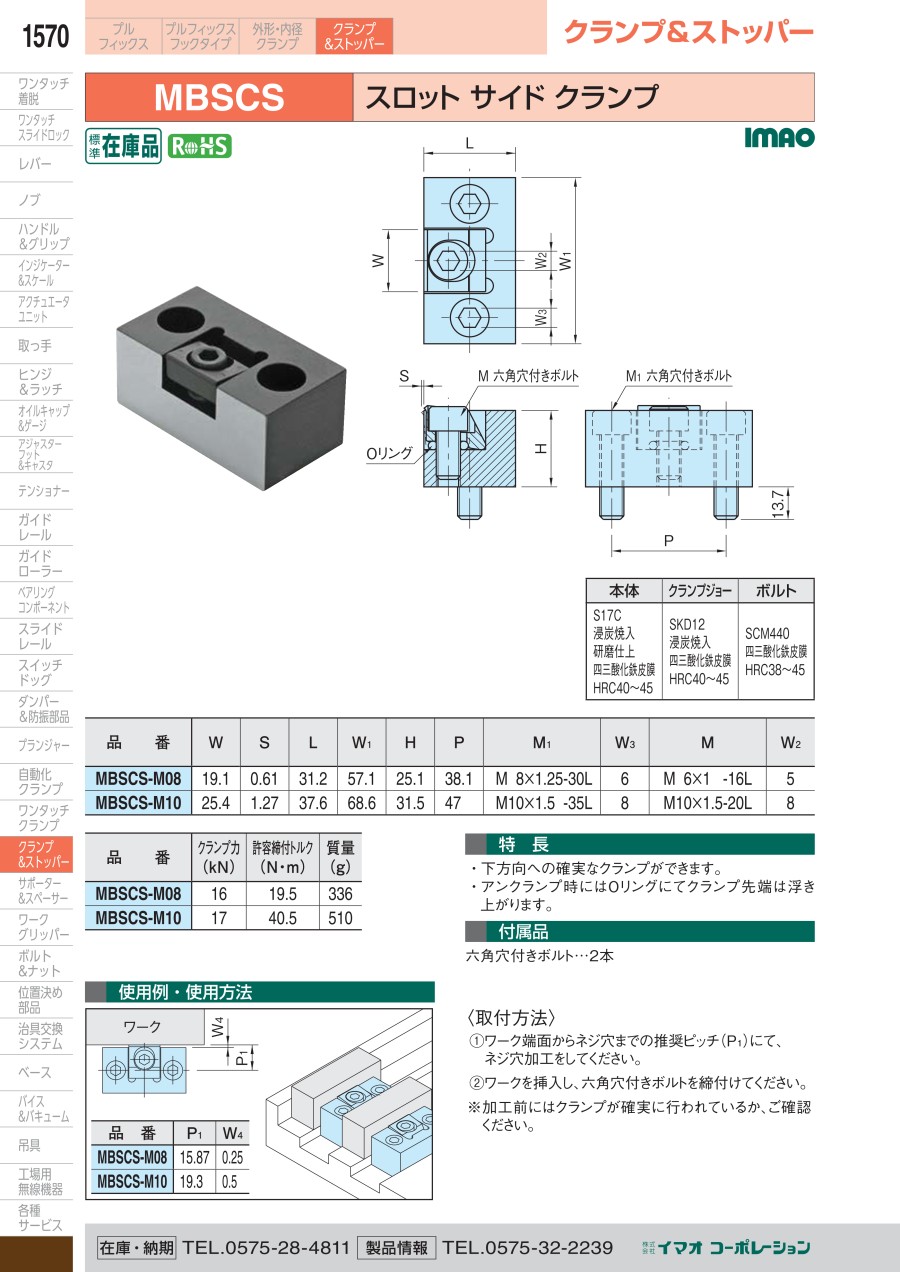

外形図
製品仕様
| 本体 | クランプジョー | ボルト |
|---|---|---|
| S17C 浸炭焼入 研磨仕上 四三酸化鉄皮膜 HRC40～45 | SKD12 浸炭焼入 四三酸化鉄皮膜 HRC40～45 | SCM440 四三酸化鉄皮膜 HRC38～45 |
付属品
六角穴付きボルト…2本
規格表
| 型番 | W | S | L | W1 | H | P | M1 | W3 | M | W2 | クランプ力 （kN） | 許容締付トルク （N・m） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MBSCS-M08 | 19.1 | 0.61 | 31.2 | 57.1 | 25.1 | 38.1 | M8×1.25-30L | 6 | M6×1-16L | 5 | 16 | 19.5 | 336 |
| MBSCS-M10 | 25.4 | 1.27 | 37.6 | 68.6 | 31.5 | 47 | M10×1.25-35L | 8 | M10×1.5-20L | 8 | 17 | 40.5 | 510 |
使用例
| 型番 | P1 | W4 |
|---|---|---|
| MBSCS-M08 | 15.87 | 0.25 |
| MBSCS-M10 | 19.3 | 0.5 |
＜取付方法＞
- （1）ワーク端面からネジ穴までの推奨ピッチ（P1）にて、ネジ穴加工をしてください。
- （2）ワークを挿入し、六角穴付きボルトを締付けてください。
※加工前にはクランプが確実に行われているか、ご確認ください。
