スロットクランプ（セルフカット）（MBSSC）
- 通常単価(税別)
- 5,555円～9,997円
- 税込単価
- 6,111円～10,997円
通常出荷日：3日目
【特長】・シンプル&コンパクト設計により、薄物ワークに最適です。・MBSC-Aタイプはワークへ...
詳細を確認未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 本体：SKD12、HRC43
■付属品
＜平行ピン＞
- MBSSC10：φ3.175×19.05・・・1本
- MBSSC12：φ6.35×31.75・・・1本
規格表
| 型番 | W | H | A | ストローク | L | H1 | L1 | P | Lf | M | W1 | クランプ力 （kN） | 許容締付トルク （N・m） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MBSSC10 | 25.4 | 6.4 | 1.5 | 1.2 | 27.2 | 11.4 | 25.4 | 10.2 | 20 | M10×1.5-25L | 8 | 17 | 40.5 | 68 |
| MBSSC12 | 38.3 | 9.5 | 4.5 | 1.9 | 43 | 16.3 | 38.1 | 15.2 | M12×1.75-30L | 10 | 50 | 145 | 213 |
使用例
＜取付方法＞
（1）スロットクランプ用の溝を加工してください。
（2）六角穴付きボルト用のネジ穴加工をしてください。
（3）スロットクランプを組合わせ、軽く締付けてください。このアンクランプ状態では、Oリングにより、ワーク着脱の為のクリアランスがあります。
（4）ワークをセットし、六角穴付きボルトを締付けてください。
（1）スロットクランプ用の溝を加工してください。
（2）六角穴付きボルト用のネジ穴加工をしてください。
（3）スロットクランプを組合わせ、軽く締付けてください。このアンクランプ状態では、Oリングにより、ワーク着脱の為のクリアランスがあります。
（4）ワークをセットし、六角穴付きボルトを締付けてください。
注意・禁止事項
- セルフカット時には平行ピンをご使用ください。
詳細情報
基本情報
【特長】
・シンプル&コンパクト設計により、薄物ワークに最適です。
・MBSC-Aタイプはワークへの当り面が尖っておりワークを確実にクランプします。
・仕上面にはMBSC-Bタイプ、またはMBSC-Cタイプをご利用ください。
・アンクランプ時はOリングにてクランプ先端は浮き上がります。

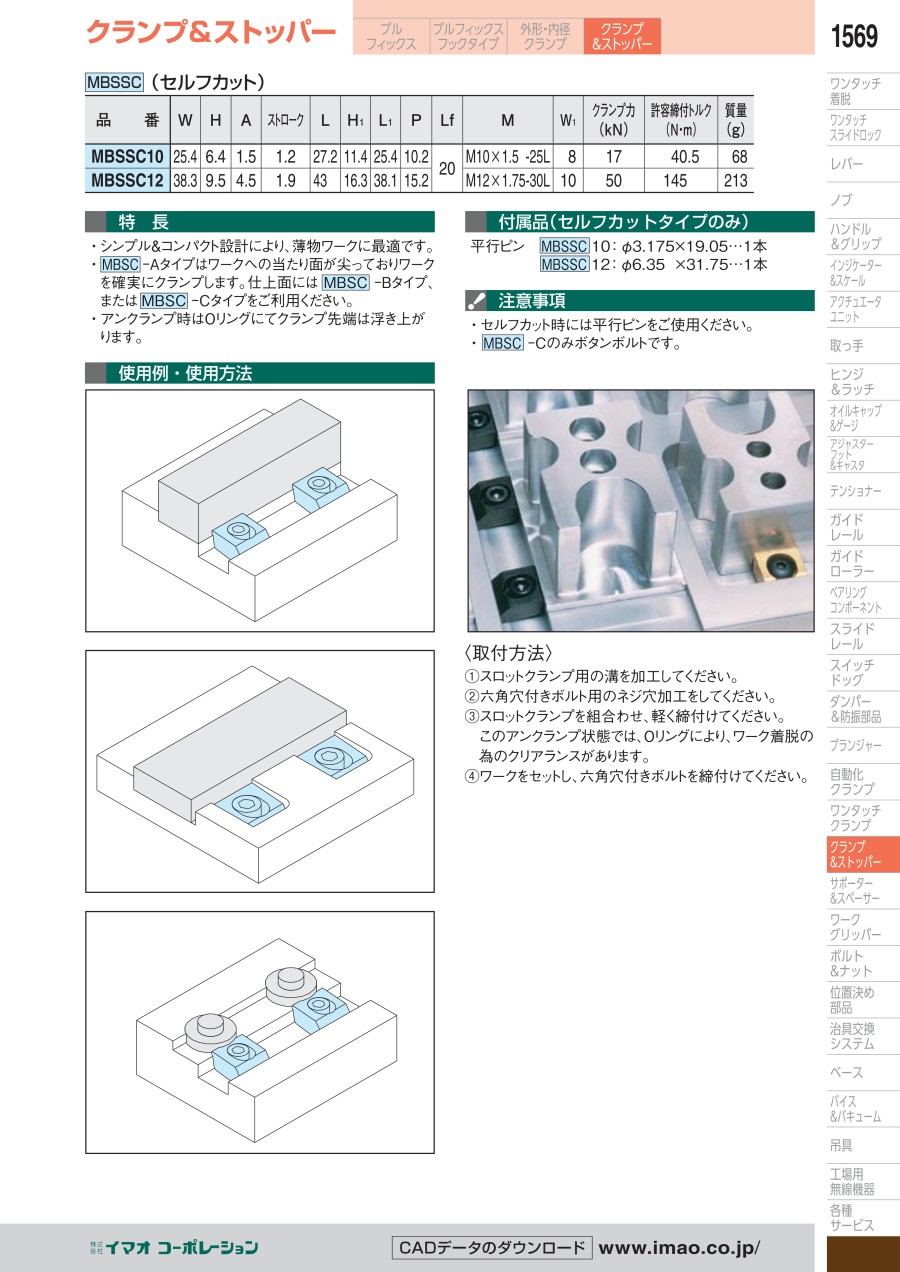

カタログ
