イマオコーポレーション

スロットクランプ（MBSC）

Name: スロットクランプ（MBSC）
Brand: イマオコーポレーション
SKU: 221005486929
Rating: 4.3 (6 reviews)

カタログ |

数量スライド割引
当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（6件）

この商品のFAQをみる（1件）

通常単価(税別): 2,497円～10,256円

税込単価: 2,747円～11,282円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

フィックスチャークランプ（MBFC）

4.7

通常価格(税別)： 918円 (税込価格：1,010円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

ダブルエッジクランプ（MBDE）

通常価格(税別)： 1,997円 (税込価格：2,197円)

通常出荷日：在庫品1日目

シンプルでコンパクト設計のボルトクランプ。【特長】・黒皮面用、仕上げ面用、...

詳細情報を確認する

種類
本体

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が13型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

MBSC-Cのみボタンボルト。

タイプ	本体
MBSC-A	SKD12 焼入焼戻四三酸化鉄皮膜 HRC45～48
MBSC-B	SKD12 焼入焼戻 HRC45～48
MBSC-C	黄銅（カドミウム低減材）

規格表

■MBSC-A（黒皮面用）

型番	W	H	ストローク	H₁	L₁	P	Lf	M	W₁	クランプ力（kN）	許容締付トルク（N・m）	質量（g）
MBSC025A	9.5	1.9	0.19	3.6	9.5	3.8	7	M2.5×0.45-8L	2	2.8	1.8	3
MBSC04A	12.7	2.5	0.4	4.8	12.7	5.1	10	M4×0.7-12L	3	6.6	5.6	7
MBSC06A	19.1	3.8	0.6	7.1	19.1	7.6	13	M6×1-16L	5	16	22.5	21
MBSC10A	25.4	6.4	1.2	11.4	25.4	10.2	20	M10×1.5-25L	8	17	40.6	65
MBSC12A	38.1	9.5	1.9	16.3	38.1	15.2	20	M12×1.75-30L	10	50	145	200

■MBSC–B（仕上面用）

型番	W	H	ストローク	H₁	L₁	P	Lf	M	W₁	クランプ力（kN）	許容締付トルク（N・m）	質量（g）
MBSC025B	9.5	1.9	0.19	3.6	9.5	3.8	7	M2.5×0.45-8L	2	2.8	1.8	3
MBSC04B	12.7	2.5	0.4	4.8	12.7	5.1	10	M4×0.7-12L	3	6.6	5.6	7
MBSC06B	19.1	3.8	0.6	7.1	19.1	7.6	13	M6×1-16L	5	16	22.5	21
MBSC10B	25.4	6.4	1.2	11.4	25.4	10.2	20	M10×1.5-25L	8	17	40.6	65
MBSC12B	38.1	9.5	1.9	16.3	38.1	15.2	20	M12×1.75-30L	10	50	145	200

■MBSC–C（仕上面用）

型番	W	H	ストローク	H₁	L₁	P	Lf	M	W₁	クランプ力（kN）	許容締付トルク（N・m）	質量（g）
MBSC025C	9.5	1.9	0.19	3.6	9.5	3.8	5	M2.5×0.45-8L	1.5	0.8	0.6	3
MBSC04C	12.7	2.5	0.4	4.8	12.7	5.1	10	M4×0.7-12L	2.5	1.7	2.8	7
MBSC06C	19.1	3.8	0.6	7.1	19.1	7.6	11	M6×1-16L	4	4.2	5.6	23

使用例

取付方法

1.スロットクランプ用の溝を加工してください。
2.六角穴付きボルト用のネジ穴加工をしてください。
3.スロットクランプを組合せ、かるく締付けてください。このアンクランプ状態では、Oリングにより、ワーク着脱の為のクリアランスがあります。
4.ワークをセットし、六角穴付きボルトを締付けてください。

型番リスト

表示件数

型番

クランプ力

(kN)

ねじの呼び

材質

仕様

RoHS?

最小発注数量

6.6	M4×0.7	SKD12	横押し型黒皮面用	10	1個
6.6	M4×0.7	SKD12	横押し型仕上面用	10	1個
1.7	M4×0.7	黄銅	横押し型仕上面用	10	1個
16	M6×1	SKD12	横押し型黒皮面用	10	1個
16	M6×1	SKD12	横押し型仕上面用	10	1個
4.2	M6×1	黄銅	横押し型仕上面用	10	1個
2.8	M2.5×0.45	SKD12	横押し型黒皮面用	10	1個
2.8	M2.5×0.45	SKD12	横押し型仕上面用	10	1個
0.8	M2.5×0.45	黄銅	横押し型仕上面用	10	1個
17	M10×1.5	SKD12	横押し型黒皮面用	10	1個
17	M10×1.5	SKD12	横押し型仕上面用	10	1個
50	M12×1.75	SKD12	横押し型黒皮面用	10	1個
50	M12×1.75	SKD12	横押し型仕上面用	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,797円 ( 3,077円 )	在庫品1日目当日出荷可能
2,797円 ( 3,077円 )	在庫品1日目当日出荷可能
3,078円 ( 3,386円 )	在庫品1日目当日出荷可能
3,697円 ( 4,067円 )	在庫品1日目当日出荷可能
3,697円 ( 4,067円 )	在庫品1日目当日出荷可能
3,697円 ( 4,067円 )	在庫品1日目当日出荷可能
2,497円 ( 2,747円 )	在庫品1日目当日出荷可能
2,497円 ( 2,747円 )	在庫品1日目当日出荷可能
2,748円 ( 3,023円 )	在庫品1日目当日出荷可能
5,997円 ( 6,597円 )	在庫品1日目当日出荷可能
5,997円 ( 6,597円 )	在庫品1日目当日出荷可能
10,256円 ( 11,282円 )	在庫品1日目当日出荷可能
10,256円 ( 11,282円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

シンプルでコンパクト設計のボルトクランプ。
【特長】
・黒皮面用、仕上げ面用、仕上げ面用（黄銅製）の3タイプ。
・ワークをしっかり下方向へクランプするので浮き上がり抑制効果がある。
・省スペース。
【用途】
・薄物ワークの加工に最適。
・多数個取り治具にも利用可能。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

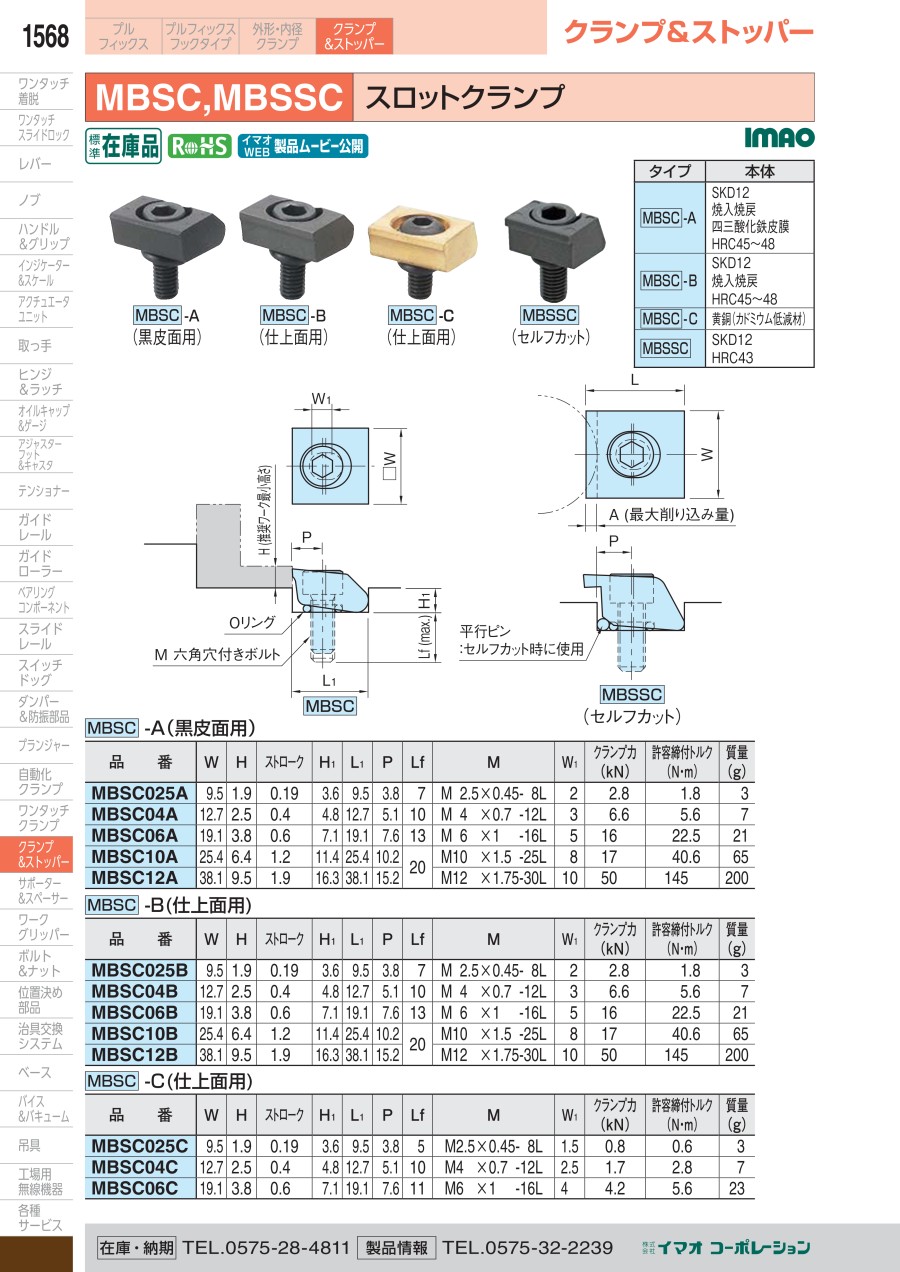

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スロットクランプ（MBSC）のレビュー

4.3平均満足度：4.36件のレビュー

星5
33%
星4
67%
星3
0%
星2
0%
星1
0%

少量で製品の加工治具に

満足度：5.02023/03/31

少量で短納期の加工治具の制作によく使います。取り付け加工も簡単なので重宝しています。キズが嫌なので黄銅の物をよく使います...もっと読む

0人が参考にしています。

アルミプレートの固定

満足度：5.02023/03/31

切削加工時に薄いアルミプレートを固定するために使っています。一番小さいサイズのMBSC025を使っていますが十分なクラン...もっと読む

0人が参考にしています。

ワークの固定

満足度：4.02021/08/16

加工物を固定するのに購入クランプ力はあるが、六角穴が小さい為、なめそうで少し不安を感じました。仕様上は問題ない...もっと読む

0人が参考にしています。

加工用治具に使用

満足度：4.02020/02/27

機械加工用のワークを固定する治具に使用しています。治具の設計にあたり、このメーカーの商品を使っています。ミスミからは他に...もっと読む

0人が参考にしています。

冶具に使用

満足度：4.02018/08/13

冶具に取り付けてクリセント形止め輪と一緒に使っています。取り付け箇所の規格に合うため購入しています。締め付け具合や耐久性...もっと読む

0人が参考にしています。

6件全て見る

よくあるご質問（FAQ）

Q付属のＯリングのみの購入は可能ですか？

可能です。お問い合わせ下さい。
