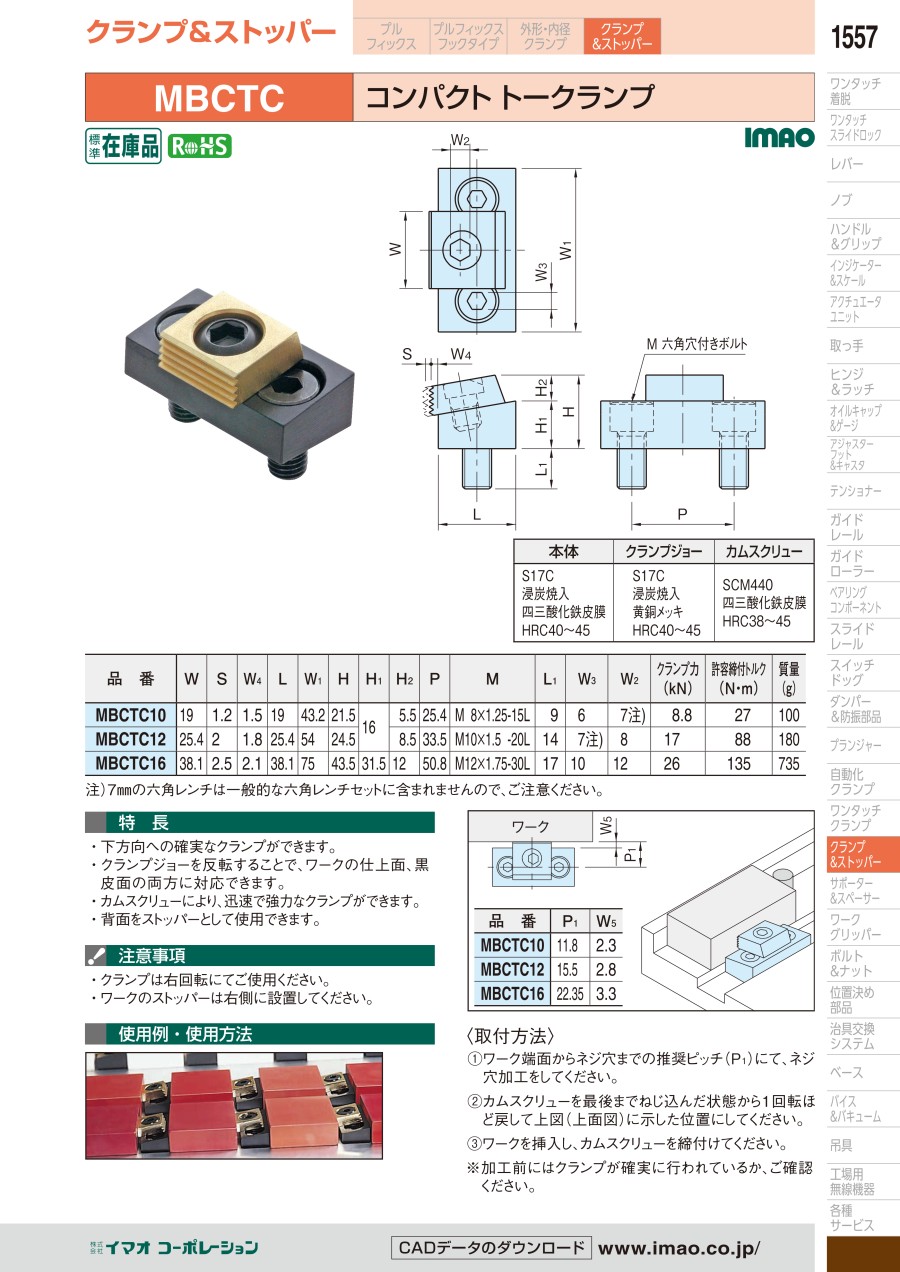

コンパクトトークランプ（MBCTC）
- 通常単価(税別)
- 9,434円～26,817円
- 税込単価
- 10,377円～29,499円
【特長】・下方向への確実なクランプができます。・クランプジョーを反転することで...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品情報
外形図
製品仕様
- 本体：S17C、浸炭焼入、四三酸化鉄皮膜、HRC40～45
- クランプジョー：S17C、浸炭焼入、黄銅メッキ、HRC40～45
- カムスクリュー：SCM440、四三酸化鉄皮膜、HRC38～45
規格表
| 型番 | W | S | W4 | L | W1 | H | H1 | H2 | P | M | L1 | W3 | W2 | クランプ力 （kN） | 許容締付 トルク （N・m） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MBCTC10 | 19 | 1.6 | 1.5 | 19 | 43.2 | 21.5 | 16 | 5.5 | 25.4 | M8×1.25-15L | 9 | 6 | 7注） | 8.8 | 27 | 100 |
| MBCTC12 | 25.4 | 2 | 1.8 | 25.4 | 54 | 24.5 | 8.5 | 33.5 | M10×1.5-20L | 14 | 7注） | 8 | 17 | 88 | 180 | |
| MBCTC16 | 38.1 | 2.5 | 2.1 | 38.1 | 75 | 43.5 | 31.5 | 12 | 50.8 | M12×1.75-30L | 17 | 10 | 12 | 26 | 135 | 735 |
注）7mmの六角レンチは一般的な六角レンチセットに含まれませんので、ご注意ください。
使用例
取付方法
（1）ワーク端面からネジ穴までの推奨ピッチ（P1）にて、ネジ穴加工をしてください。
（2）カムスクリューを最後までねじ込んだ状態から1回転ほど戻して上図（上面図）に示した位置にしてください。
（3）ワークを挿入し、カムスクリューを締付けてください。
※加工前にはクランプが確実に行われているか、ご確認ください。
注意・禁止事項
注意・禁止事項
- クランプは右回転にてご使用ください。
- ワークのストッパーは右側に設置してください。
詳細情報
基本情報
【特長】
・下方向への確実なクランプができます。
・クランプジョーを反転することで、ワークの仕上面、黒皮面の両方に対応できます。
・カムスクリューにより、迅速で強力なクランプができます。
・背面をストッパーとして使用できます。
