イマオコーポレーション

アジャストトークランプ（MBATC）

Name: アジャストトークランプ（MBATC）
Brand: イマオコーポレーション
SKU: 221005486884
Rating: 5 (1 reviews)

カタログ |

通常単価(税別): 10,967円～38,379円

税込単価: 12,064円～42,217円

通常出荷日：3日目～4日目

簡単！ボルト操作でクランプ・アンクランプです。強力！最大クランプ力50kNです！コンパクト！シンプルか...

詳細を確認

55.0

よく一緒に見られています

イマオコーポレーション

コンパクトトークランプ（MBCTC）

通常価格(税別)： 9,434円 (税込価格：10,377円)

通常出荷日：在庫品1日目

よく一緒に見られています

イマオコーポレーション

スロットサイドクランプ（MBSCS）

通常価格(税別)： 18,899円 (税込価格：20,789円)

通常出荷日：3 日目

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

MBATC08A／12A

MBATC16A

製品仕様

本体：S17、浸炭焼入、四三酸化鉄皮膜、HRC40～45
クランプジョー：S17C、浸炭焼入、黄銅メッキ、HRC40～45、ゴールド
カムスクリュー：SCM440、焼入焼戻、四三酸化鉄皮膜、HRC38～45

付属品

MBATC12A：M12用座金（1個）
MBATC16A：M16用座金（1個）

規格表

型番	T	S	L₁	L	W	H	L₂	L₃	d	d₁	H₁	W₁	クランプ力（kN）	許容締付トルク（N・m）	質量（g）
MBATC08A	6.4	1.2	1.5	54.9	19.1	15.8	21	13.5	8.4	13.4	6.6	7注）	8.9	28	100
MBATC12A	9.5	2	2.4	85.6	28.5	15.8	42.7	12.7	13	19.8	6.9	8	17	88	225
MBATC16A	12.7	2.5	2.3	96.5	38.1	41.2	46.3	-	17	24.8	21.6	12	26	135	920

注）7mmの六角レンチは一般的な六角レンチセットに含まれませんので、ご注意ください。

使用例

使用例・使用方法

注意・禁止事項

クランプは右回転にてご使用ください。
ワークのストッパーは右側に設置してください。

型番リスト

表示件数

型番

MBATC08A

MBATC12A

MBATC16A

クランプ力

(N)

ストローク S

(mm)

トラスココード

許容締付トルク

(N・m)

RoHS?

最小発注数量

8900	1.2	292-7055	28	10	1個
17000	2	292-7063	88	10	1個
26000	2.5	292-7071	135	10	1個

通常単価(税別) (税込単価)	通常出荷日

10,967円 ( 12,064円 )	4日目
13,299円 ( 14,629円 )	3日目
38,379円 ( 42,217円 )	3日目

詳細情報

基本情報

基本情報

簡単！ボルト操作でクランプ・アンクランプです。
強力！最大クランプ力50kNです！
コンパクト！シンプルかつコンパクト設計です。
【特長】
・本体取付けが長穴形状の為、グリッドプレートに最適です。
・下方向への確実なクランプができます。
・クランプジョーを反転することで、ワークの仕上面、黒皮面の両方に対応できます。
・カムスクリューにより、迅速で強力なクランプができます。
・本体取付けの長穴は、テーパーとなっており、クランプ時のズレ防止になります。

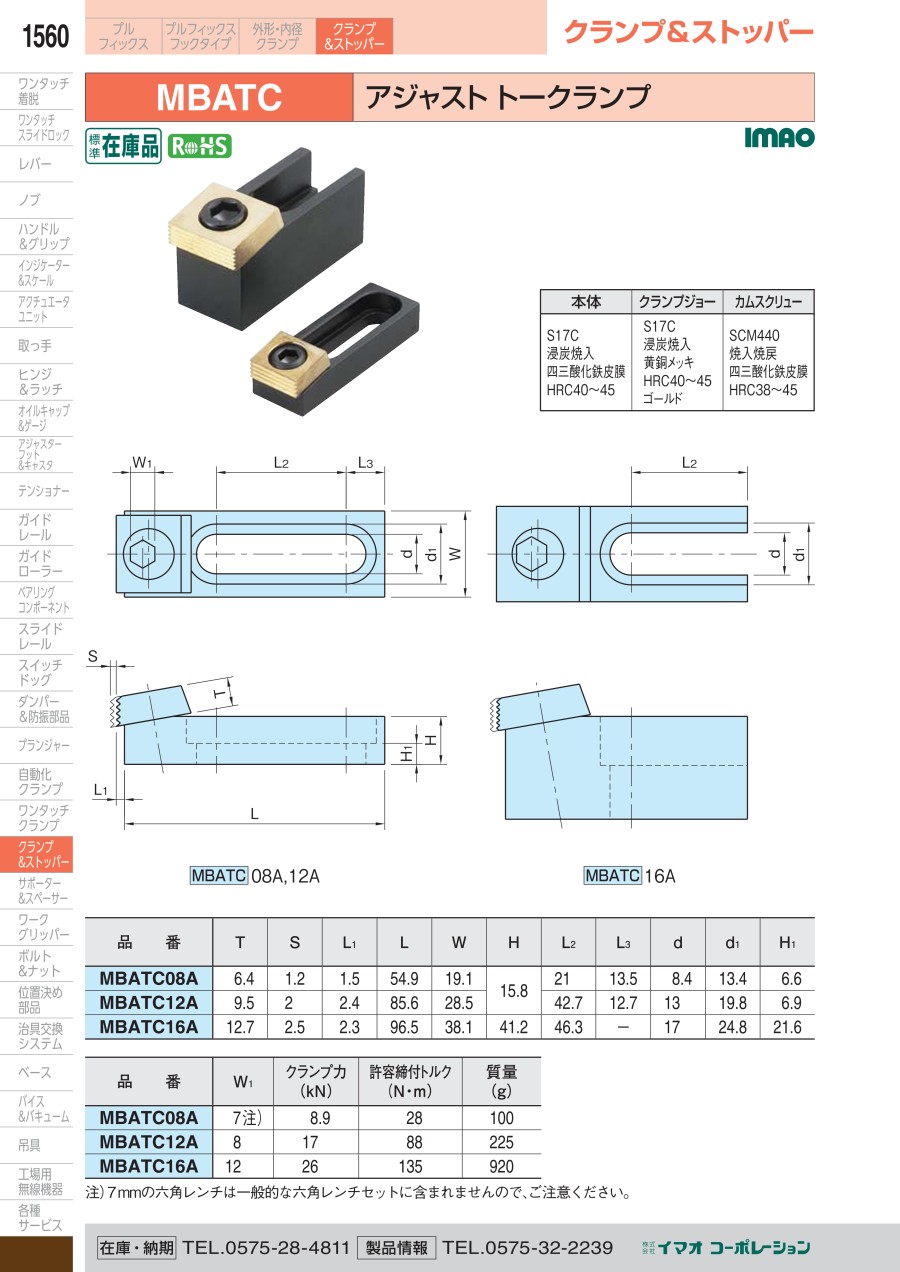

カタログ
