Tスロットトークランプ（MBTC）
- 通常単価(税別)
- 12,299円～12,899円
- 税込単価
- 13,529円～14,189円
通常出荷日：3日目
【特長】・T溝に取付けてご使用ください。・下方向への確実なクランプができます。・クランプジョーを反転す...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 本体、Tナット | クランプジョー | カムスクリュー |
|---|---|---|
| S17C 浸炭焼入 四三酸化鉄皮膜 HRC40～45 | S17C 浸炭焼入 黄銅メッキ HRC40～45 ゴールド | SCM440 焼入焼戻 四三酸化鉄皮膜 HRC38～45 |
規格表
| 型番 | T溝 | W1 | W | H | H1 | L | M | クランプ力 （kN） | 許容締付トルク （N・m） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|
| MBTC14 | 14用 | 13.8 | 22 | 16 | 8.5 | 29 | M12×1.75-30L | 17 | 88 | 270 |
| MBTC18 | 18用 | 17.6 | 28.5 | 19 | 11 | 32 | M12×1.75-35L | 320 |
使用例
マシンテーブルのT溝に取付けて使用します。
＜取付方法＞
（1）T溝にナットを挿入する。
（2）カムスクリューを完全にねじ込んだ状態から1回転ほど戻し、上図に示したような位置にセットしてください。
（3）ワークに対してクランプを押し、本体を固定してください。
（4）カムスクリューを締め付けてワークをクランプしてください。
注意・禁止事項
- クランプは右回転にてご使用下さい。
- ワークのストッパーは右側に設置してください。
詳細情報
基本情報
【特長】
・T溝に取付けてご使用ください。
・下方向への確実なクランプができます。
・クランプジョーを反転することで、ワークの仕上面、黒皮面の両方に対応できます。
・カムスクリューにより、迅速で強力なクランプができます。

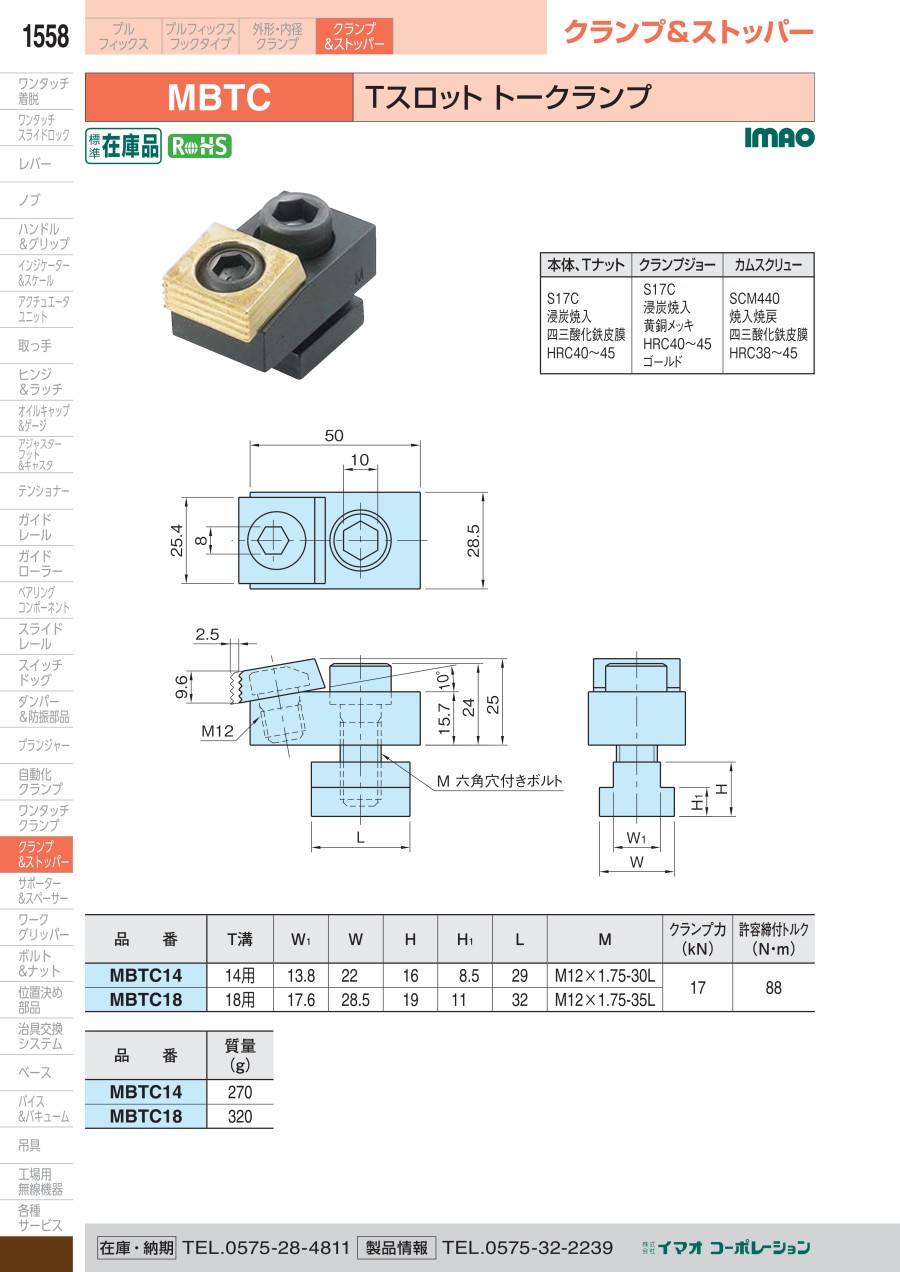

カタログ
