イマオコーポレーション

インデックスプランジャー（ロングストローク・ノーズロック型）（NDXNE-L）

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（2件）

通常単価(税別): 1,889円～4,655円

税込単価: 2,078円～5,121円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

ハンド操作のインデックスプランジャーです。【特長】・ノブを引くとノーズが引っ込...

種類
標準ノブ
ロック機構
レストポジション
取付方法
ねじ込み
全長
標準
オールステンレス
非対応

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が17型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

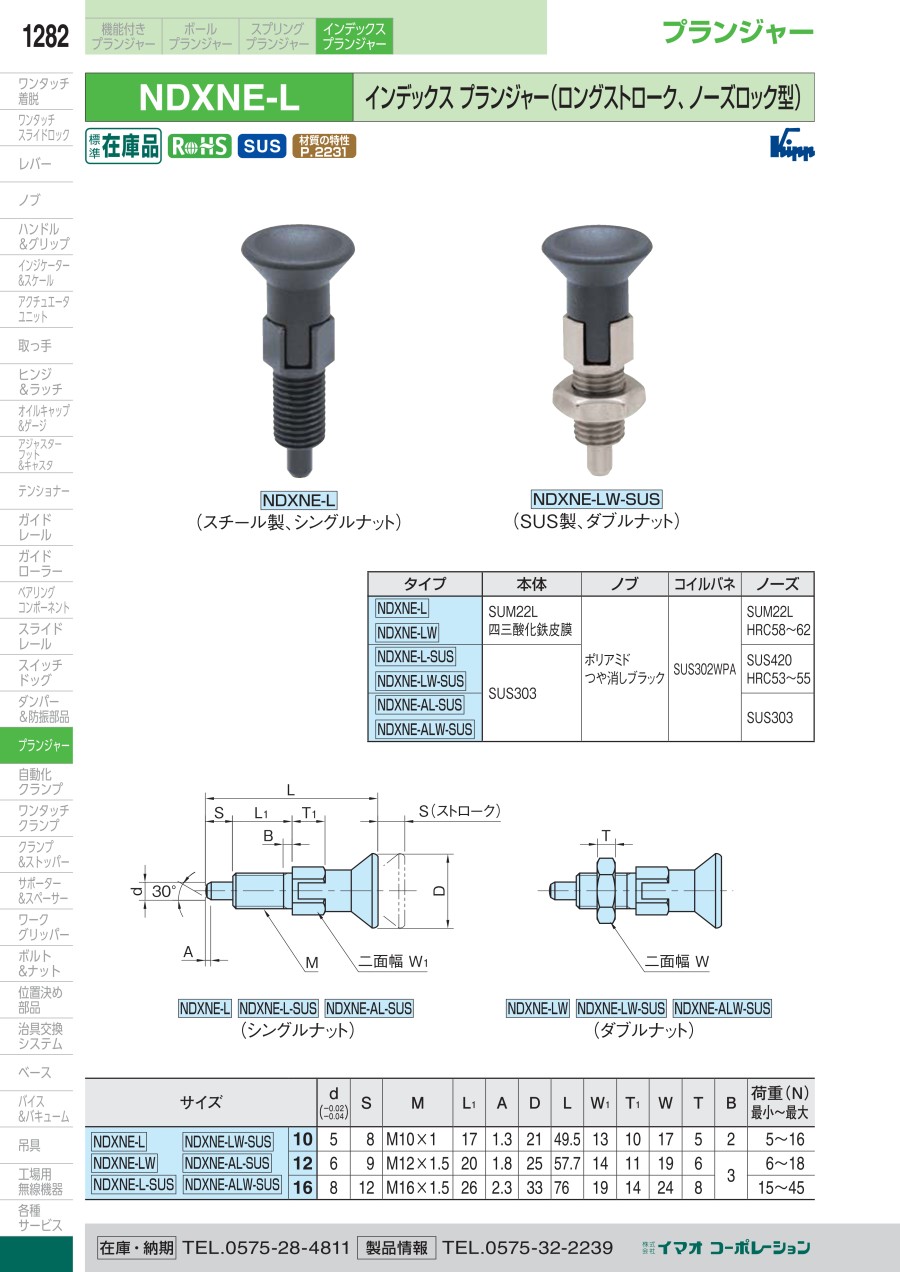

インデックスプランジャーの外観

NDXNE-Lの外観

NDXNE-LW-SUSの外観

インデックスプランジャーの外寸

NDXNE-L / NDXNE-L-SUS / NDXNE-AL-SUSの外寸

NDXNE-LW / NDXNE-LW-SUS / NDXNE-ALW-SUSの外寸

インデックスプランジャーの本体素材

タイプ	本体	ノブ	コイルバネ	ノーズ
NDXNE-L NDXNE-LW	SUM22L 四三酸化鉄皮膜	ポリアミドつや消しブラック	SUS302WPA	SUM22L HRC58～62
NDXNE-L NDXNE-LW	SUM22L 四三酸化鉄皮膜			SUM22L HRC58～62
NDXNE-L-SUS NDXNE-LW-SUS	SUS303			SUS420 HRC53～55
NDXNE-L-SUS NDXNE-LW-SUS				SUS420 HRC53～55
NDXNE-AL-SUS NDXNE-ALW-SUS				SUS303
NDXNE-AL-SUS NDXNE-ALW-SUS				SUS303

インデックスプランジャーの仕様

サイズ			d （-0.02）（-0.04）	S	M	L₁	A	D	L	W₁	T₁	W	T	B	荷重（N）最小～最大
NDXNE-L	NDXNE-LW-SUS	10	5	8	M10×1	17	1.3	21	49.5	13	10	17	5	2	5～16
NDXNE-LW	NDXNE-AL-SUS	12	6	9	M12×1.5	20	1.8	25	57.7	14	11	19	6	3	6～18
NDXNE-L-SUS	NDXNE-ALW-SUS	16	8	12	M16×1.5	26	2.3	33	76	19	14	24	8	3	15～45

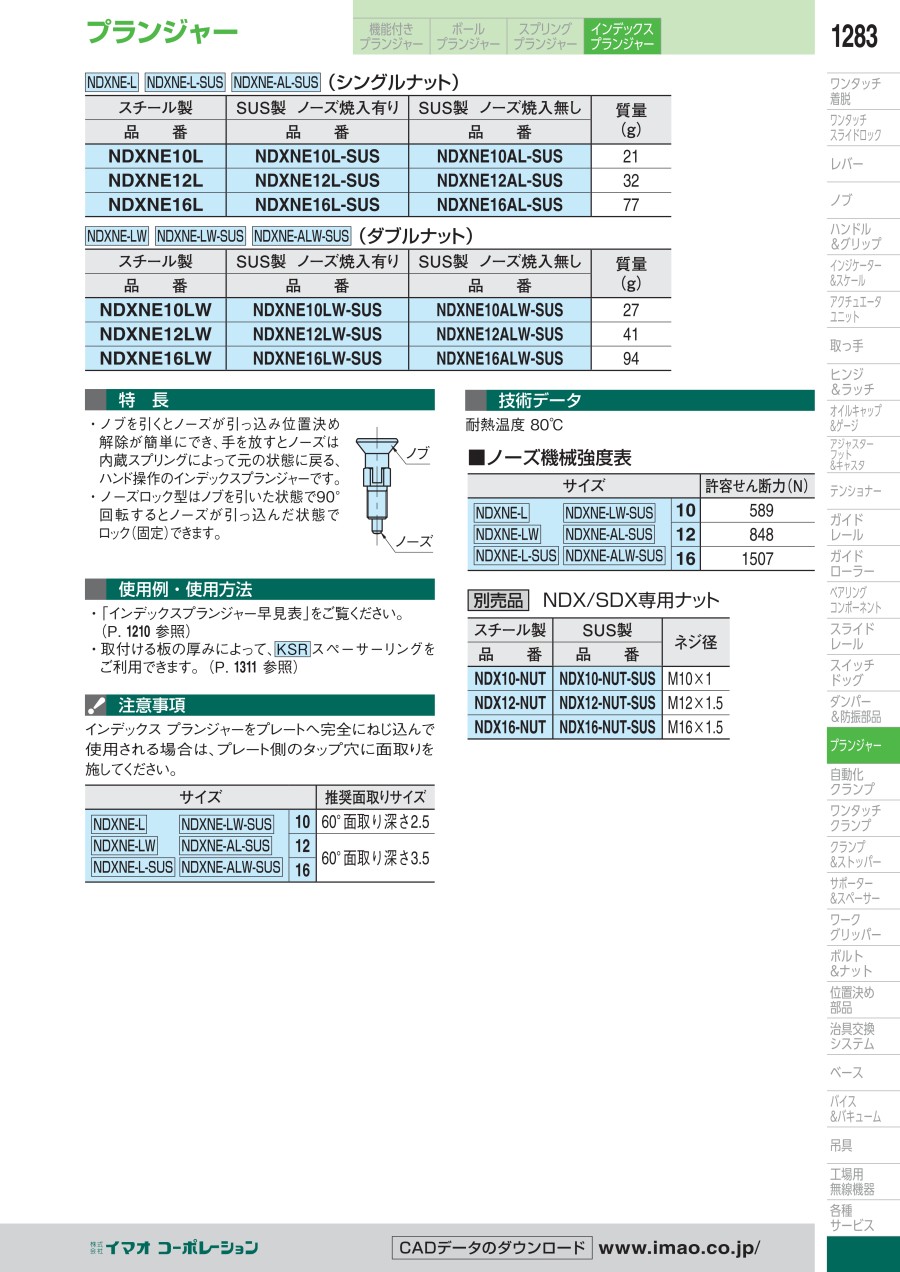

スチール製	SUS製ノーズ焼入有り	SUS製ノーズ焼入無し	質量（g）
品番	品番	品番	質量（g）
NDXNE10L	NDXNE10L-SUS	NDXNE10AL-SUS	21
NDXNE12L	NDXNE12L-SUS	NDXNE12AL-SUS	32
NDXNE16L	NDXNE16L-SUS	NDXNE16AL-SUS	77

スチール製	SUS製ノーズ焼入有り	SUS製ノーズ焼入無し	質量（g）
品番	品番	品番	質量（g）
NDXNE10LW	NDXNE10LW-SUS	NDXNE10ALW-SUS	27
NDXNE12LW	NDXNE12LW-SUS	NDXNE12ALW-SUS	41
NDXNE16LW	NDXNE16LW-SUS	NDXNE16ALW-SUS	94

サイズ			許容せん断力（N）
NDXNE-L	NDXNE-LW-SUS	10	589
NDXNE-LW	NDXNE-AL-SUS	12	848
NDXNE-L-SUS	NDXNE-ALW-SUS	16	1507

サイズ			推奨面取りサイズ
NDXNE-L	NDXNE-LW-SUS	10	60゜面取り深さ2.5
NDXNE-LW	NDXNE-AL-SUS	12	60゜面取り深さ3.5
NDXNE-L-SUS	NDXNE-ALW-SUS	16	60゜面取り深さ3.5

インデックスプランジャーをプレートへ完全にねじ込んで使用される場合は、プレート側のタップ穴に面取りを施してください。

型番リスト

表示件数

型番

取付部外径

(mm)

本体材質

先端材質

本体表面処理

長さ L

(mm)

先端熱処理

ナット

RoHS?

最小発注数量

10	5	8	[ステンレス] SUS303	[ステンレス] SUS303	なし	49.5	なし	シングルナット	10	1個
10	5	8	[ステンレス] SUS303	[ステンレス] SUS303	なし	49.5	なし	ダブルナット	10	1個
10	5	8	[スチール] SUM22L四三酸化鉄皮膜	[スチール] SUM22L	四三酸化鉄皮膜	49.5	なし	シングルナット	10	1個
10	5	8	[ステンレス] SUS303	[ステンレス] SUS420	なし	49.5	焼入	シングルナット	10	1個
10	5	8	[スチール] SUM22L四三酸化鉄皮膜	[スチール] SUM22L	四三酸化鉄皮膜	49.5	なし	ダブルナット	10	1個
10	5	8	[ステンレス] SUS303	[ステンレス] SUS420	なし	49.5	焼入	ダブルナット	10	1個
18	6	9	[ステンレス] SUS303	[ステンレス] SUS303	なし	57.7	なし	シングルナット	10	1個
18	6	9	[ステンレス] SUS303	[ステンレス] SUS303	なし	57.7	なし	ダブルナット	10	1個
18	6	9	[スチール] SUM22L四三酸化鉄皮膜	[スチール] SUM22L	四三酸化鉄皮膜	57.7	なし	シングルナット	10	1個
18	6	9	[ステンレス] SUS303	[ステンレス] SUS420	なし	57.7	焼入	シングルナット	10	1個
18	6	9	[スチール] SUM22L四三酸化鉄皮膜	[スチール] SUM22L	四三酸化鉄皮膜	57.7	なし	ダブルナット	10	1個
24	8	12	[ステンレス] SUS303	[ステンレス] SUS303	なし	76	なし	シングルナット	10	1個
24	8	12	[ステンレス] SUS303	[ステンレス] SUS303	なし	76	なし	ダブルナット	10	1個
24	8	12	[スチール] SUM22L四三酸化鉄皮膜	[スチール] SUM22L	四三酸化鉄皮膜	76	なし	シングルナット	10	1個
24	8	12	[ステンレス] SUS303	[ステンレス] SUS420	なし	76	焼入	シングルナット	10	1個
24	8	12	[スチール] SUM22L四三酸化鉄皮膜	[スチール] SUM22L	四三酸化鉄皮膜	76	なし	ダブルナット	10	1個
24	8	12	[ステンレス] SUS303	[ステンレス] SUS420	なし	76	焼入	ダブルナット	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,812円 ( 3,093円 )	3日目
2,909円 ( 3,200円 )	3日目
1,989円 ( 2,188円 )	在庫品1日目当日出荷可能
2,812円 ( 3,093円 )	3日目
1,889円 ( 2,078円 )	在庫品1日目当日出荷可能
2,909円 ( 3,200円 )	3日目
3,006円 ( 3,307円 )	3日目
3,200円 ( 3,520円 )	3日目
2,189円 ( 2,408円 )	3日目
3,006円 ( 3,307円 )	3日目
2,230円 ( 2,453円 )	3日目
4,364円 ( 4,800円 )	3日目
4,655円 ( 5,121円 )	3日目
2,618円 ( 2,880円 )	3日目
4,364円 ( 4,800円 )	3日目
2,715円 ( 2,987円 )	3日目
4,655円 ( 5,121円 )	3日目

詳細情報

基本情報

基本情報

ハンド操作のインデックスプランジャーです。
【特長】
・ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです。
・ノブロック型はノブを引いた状態で90°回転するとノーズが引っ込んだ状態でロック（固定）できます。
・先端ノーズがスチール製、SUS製焼き入れあり、SUS製焼き入れなしの3タイプから選択可能です。
・耐熱温度：81℃。
【用途】
・ピンの引き込みを手動で行えるため、位置決め・割り出しの解除を手動で行う装置に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

イマオコーポレーション
インデックスプランジャー（NDXN）
イマオコーポレーション社製の類似のインデックスプランジャです。
イマオコーポレーション
インデックスプランジャー（ノーズロック型）（NDXN-L）
イマオコーポレーション社製の類似のインデックスプランジャです。
イマオコーポレーション
インデックスプランジャー（NDX）
イマオコーポレーション社製の類似のインデックスプランジャです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

インデックスプランジャー（ロングストローク・ノーズロック型）（NDXNE-L）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q受け側に使用する部品はありますか？

受け側に使用する部品はございません。恐れ入りますが、仕様に合わせてお客様ご自身でご準備下さい。

Q製品使用中にノブが抜けた場合、交換用のノブはありますか？

ありません。申し訳ありませんが、新しい製品に交換いただくことになります。
