イマオコーポレーション

インデックスプランジャー（ストレート、ハイポジションタイプ）（HPNDX-S）

カタログ |

数量スライド割引

通常単価(税別): 3,689円～9,796円

税込単価: 4,058円～10,776円

高精度タイプのインデックスプランジャー。【特長】・ハイポジションタイプ。・専...

種類
標準ノブ
ロック機構
リターン
取付方法
ねじ込み
全長
標準
オールステンレス
非対応
ナット
なし

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

HPNDX-S（スチール製）の外観

HPNDX-S-SUS（SUS製）の外観

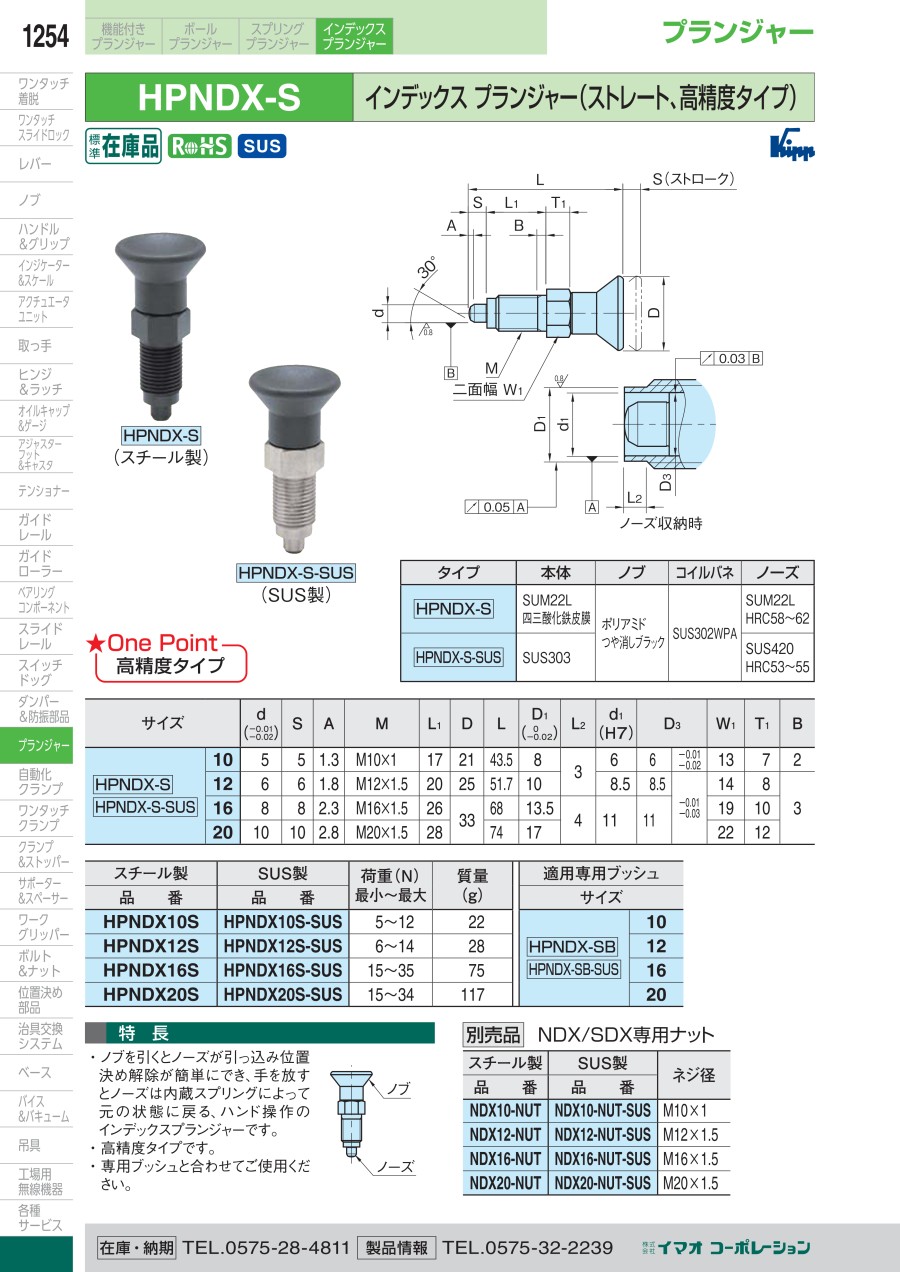

インデックスプランジャーの寸法図

タイプ	本体	ノブ	コイルバネ	ノーズ
HPNDX-S	SUM22L 四三酸化鉄皮膜	ポリアミドつや消しブラック	SUS302WPA	SUM22L HRC58～62
HPNDX-S-SUS	SUS303	ポリアミドつや消しブラック	SUS302WPA	SUS420 HRC53～55

サイズ		d （-0.01）（-0.02）	S	A	M	L₁	D	L	D₁ （0）（-0.02）	L₂	d₁ （H7）	D₃		W₁	T₁	B
HPNDX-S HPNDX-S-SUS	10	5	5	1.3	M10×1	17	21	43.5	8	3	6	6	-0.01 -0.02	13	7	2
	12	6	6	1.8	M12×1.5	20	25	51.7	10	3	8.5	8.5	-0.01 -0.03	14	8	3
	16	8	8	2.3	M16×1.5	26	33	68	13.5	4	11	11		19	10
	20	10	10	2.8	M20×1.5	28	33	74	17	4	11	11		22	12

スチール製	SUS製	荷重（N）最小～最大	質量（g）	適用専用ブッシュ
品番	品番	荷重（N）最小～最大	質量（g）	サイズ
HPNDX10S	HPNDX10S-SUS	5～12	22	HPNDX-SB HPNDX-SB-SUS	10
HPNDX12S	HPNDX12S-SUS	6～14	28		12
HPNDX16S	HPNDX16S-SUS	15～35	75		16
HPNDX20S	HPNDX20S-SUS	15～34	117		20

型番リスト

表示件数

型番

取付部外径

(mm)

本体材質

先端材質

本体表面処理

長さ L

(mm)

先端熱処理

RoHS?

最小発注数量

10	5	5	[スチール] SUM22L四三酸化鉄皮膜	[スチール] SUM22L	四三酸化鉄皮膜	43.5	浸炭焼入	10	1個
10	5	5	[ステンレス] SUS303	[ステンレス] SUS420	なし	43.5	焼入焼戻	10	1個
18	6	6	[スチール] SUM22L四三酸化鉄皮膜	[スチール] SUM22L	四三酸化鉄皮膜	51.7	浸炭焼入	10	1個
18	6	6	[ステンレス] SUS303	[ステンレス] SUS420	なし	51.7	焼入焼戻	10	1個
24	8	8	[スチール] SUM22L四三酸化鉄皮膜	[スチール] SUM22L	四三酸化鉄皮膜	68	浸炭焼入	10	1個
24	8	8	[ステンレス] SUS303	[ステンレス] SUS420	なし	68	焼入焼戻	10	1個
30	10	10	[スチール] SUM22L四三酸化鉄皮膜	[スチール] SUM22L	四三酸化鉄皮膜	74	浸炭焼入	10	1個
30	10	10	[ステンレス] SUS303	[ステンレス] SUS420	なし	74	焼入焼戻	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,689円 ( 4,058円 )	3日目
4,989円 ( 5,488円 )	4日目
3,976円 ( 4,374円 )	3日目
5,916円 ( 6,508円 )	3日目
5,043円 ( 5,547円 )	3日目
7,371円 ( 8,108円 )	3日目
6,789円 ( 7,468円 )	3日目
9,796円 ( 10,776円 )	3日目

詳細情報

基本情報

基本情報

高精度タイプのインデックスプランジャー。
【特長】
・ハイポジションタイプ。
・専用ブッシュと合わせて使用。
・本体材質は、スチール製とステンレス製から選択。
・高精度な位置決めが可能。
・ハンド操作のインデックスプランジャー。
【用途】
・ピンの引き込みを手動で行えるため、位置決め・割り出しの解除を手動で行う装置に最適。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

イマオコーポレーション
インデックスプランジャー（NDXN）
コストパフォーマンスに優れたインデックスプランジャーです。
イマオコーポレーション
インデックスプランジャー（ノーズロック型）（NDXN-L）
コストパフォーマンスに優れたノーズロック型インデックスプランジャーです。
イマオコーポレーション
インデックスプランジャー（NDX）
定番のインデックスプランジャーです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
