イマオコーポレーション

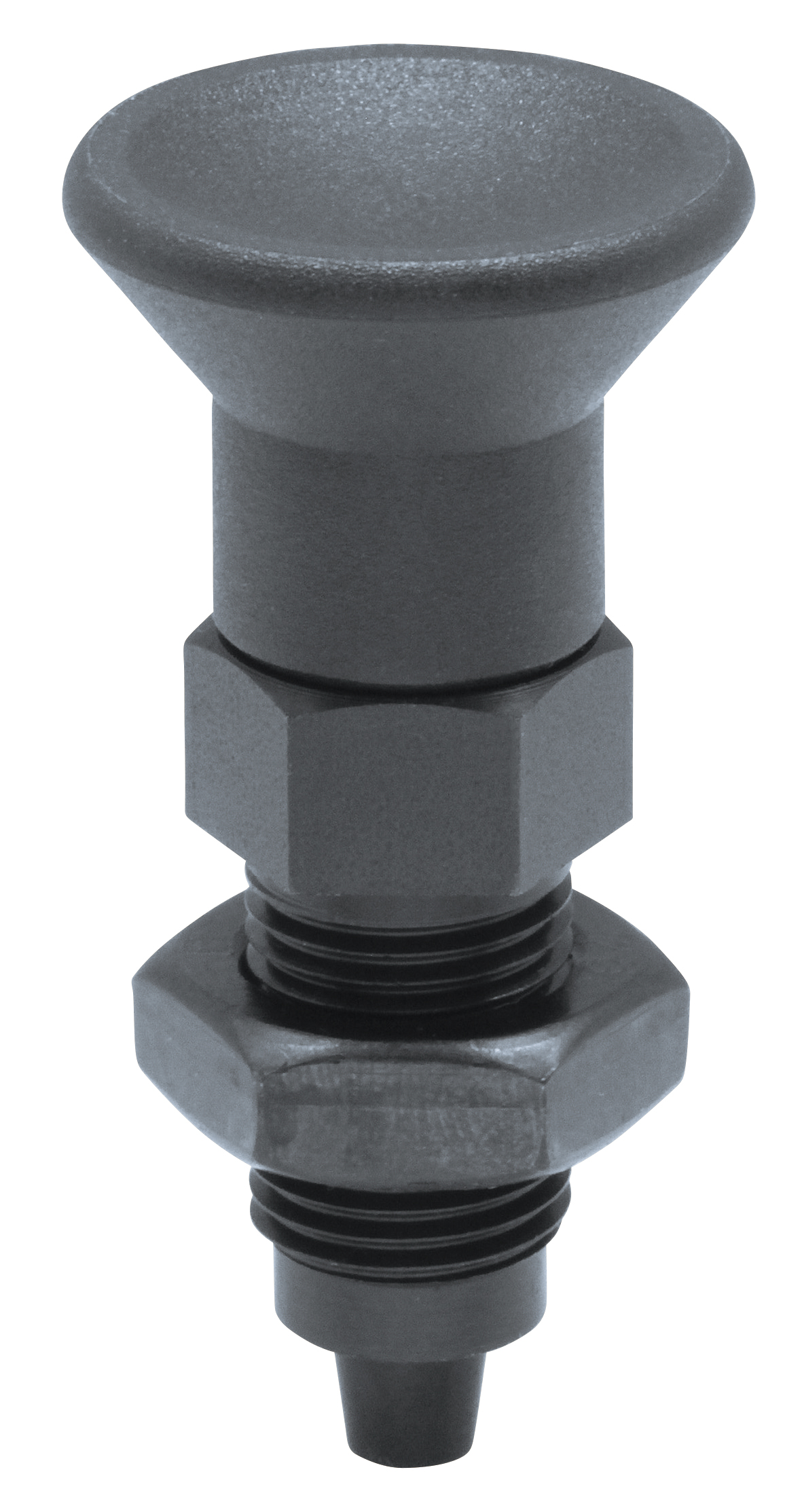

インデックスプランジャー（テーパー・ハイポジションタイプ）（HPNDX-T）

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 3,782円～10,184円

税込単価: 4,160円～11,202円

ハンド操作の高精度タイプインデックスプランジャー。【特長】・ノブを引くとノーズ...

種類
標準ノブ
ロック機構
リターン
取付方法
ねじ込み
全長
標準
オールステンレス
非対応
ナット
シングルナット

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

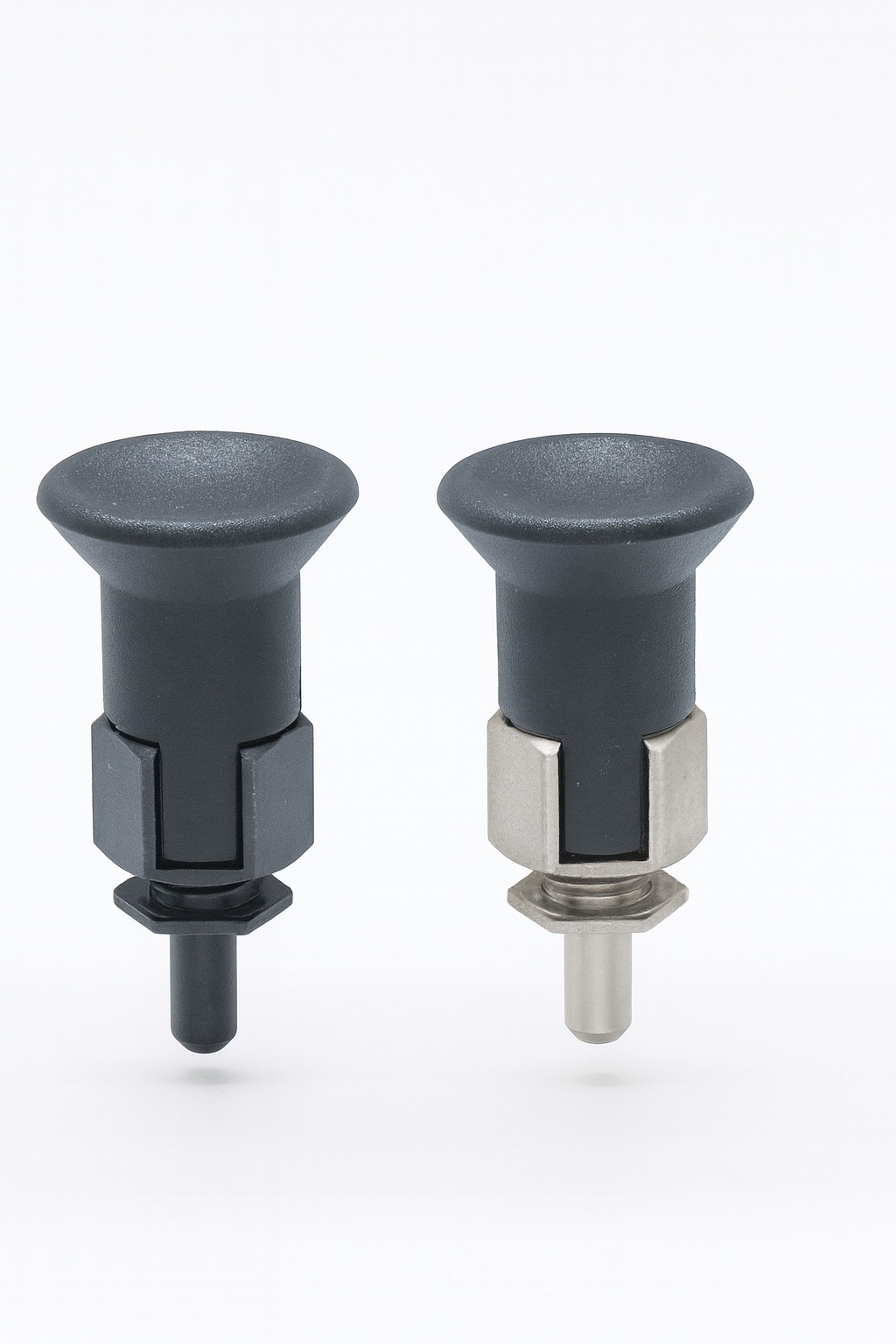

HPNDX-TW（スチール製）

HPNDX-TW-SUS（SUS製）

インデックスプランジャー（テーパー・ハイポジションタイプ）の寸法図

サイズ		d （0）（-0.05）	S	S₁	M	L₁	D	L	D₁ (0) (-0.02)	L₂	d₁ (H7)	D₃		W₁	T₁	W	T	B
HPNDX-TW HPNDX-TW-SUS	10	5	5	4	M10×1	17	21	43.5	8	3	6	6	-0.01-0.02	13	7	17	5	2
	12	6	6	5	M12×1.5	20	25	51.7	10	3	8.5	8.5	-0.01-0.03	14	8	19	6	3
	16	8	8	7	M16×1.5	26	33	68	13.5	4	11	11		19	10	24	8
	20	10	10	9	M20×1.5	28	33	74	17	4	11	11		22	12	30	10

インデックスプランジャー（テーパー・ハイポジションタイプ）のサイズ表

タイプ	本体	ノブ	コイルバネ	ノーズ
HPNDX-TW	SUM22L 四三酸化鉄皮膜	ポリアミドつや消しブラック	SUS302WPA	SUM22L HRC58～62
HPNDX-TW-SUS	SUS303	ポリアミドつや消しブラック	SUS302WPA	SUS420 HRC53～55

インデックスプランジャー（テーパー・ハイポジションタイプ）の部品詳細

スチール製	SUS製	荷重（N）最小～最大	質量（g）	適用専用ブッシュ
品番	品番	荷重（N）最小～最大	質量（g）	サイズ
HPNDX10TW	HPNDX10TW-SUS	5～12	22	HPNDX-TB HPNDX-TB-SUS	10
HPNDX12TW	HPNDX12TW-SUS	6～14	37		12
HPNDX16TW	HPNDX16TW-SUS	15～35	86		16
HPNDX20TW	HPNDX20TW-SUS	15～34	117		20

型番リスト

表示件数

型番

取付部外径

(mm)

本体材質

先端材質

本体表面処理

長さ L

(mm)

先端熱処理

RoHS?

最小発注数量

10	5	5	[スチール] SUM22L四三酸化鉄皮膜	[スチール] SUM22L	四三酸化鉄皮膜	43.5	浸炭焼入	10	1個
10	5	5	[ステンレス] SUS303	[ステンレス] SUS420	なし	43.5	焼入焼戻	10	1個
18	6	6	[スチール] SUM22L四三酸化鉄皮膜	[スチール] SUM22L	四三酸化鉄皮膜	51.7	浸炭焼入	10	1個
18	6	6	[ステンレス] SUS303	[ステンレス] SUS420	なし	51.7	焼入焼戻	10	1個
24	8	8	[スチール] SUM22L四三酸化鉄皮膜	[スチール] SUM22L	四三酸化鉄皮膜	68	浸炭焼入	10	1個
24	8	8	[ステンレス] SUS303	[ステンレス] SUS420	なし	68	焼入焼戻	10	1個
30	10	10	[スチール] SUM22L四三酸化鉄皮膜	[スチール] SUM22L	四三酸化鉄皮膜	74	浸炭焼入	10	1個
30	10	10	[ステンレス] SUS303	[ステンレス] SUS420	なし	74	焼入焼戻	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,782円 ( 4,160円 )	3日目
5,528円 ( 6,081円 )	3日目
4,170円 ( 4,587円 )	4日目
6,110円 ( 6,721円 )	3日目
5,528円 ( 6,081円 )	3日目
7,856円 ( 8,642円 )	3日目
7,177円 ( 7,895円 )	3日目
10,184円 ( 11,202円 )	3日目

詳細情報

基本情報

基本情報

ハンド操作の高精度タイプインデックスプランジャー。
【特長】
・ノブを引くとノーズが引っ込み位置決め解除が容易。
・手を放すとノーズは内蔵スプリングによって元の状態に戻る。
・ハイポジションタイプ。
・本体材質は、スチール製とステンレス製から選択可能。
・ピンの引き込みを手動で行えるため、位置決め・割り出しの解除を手動で行う装置に最適。
【用途】
・高精度タイプ。専用ブッシュ（HPNDX-TB）と合わせて使用。

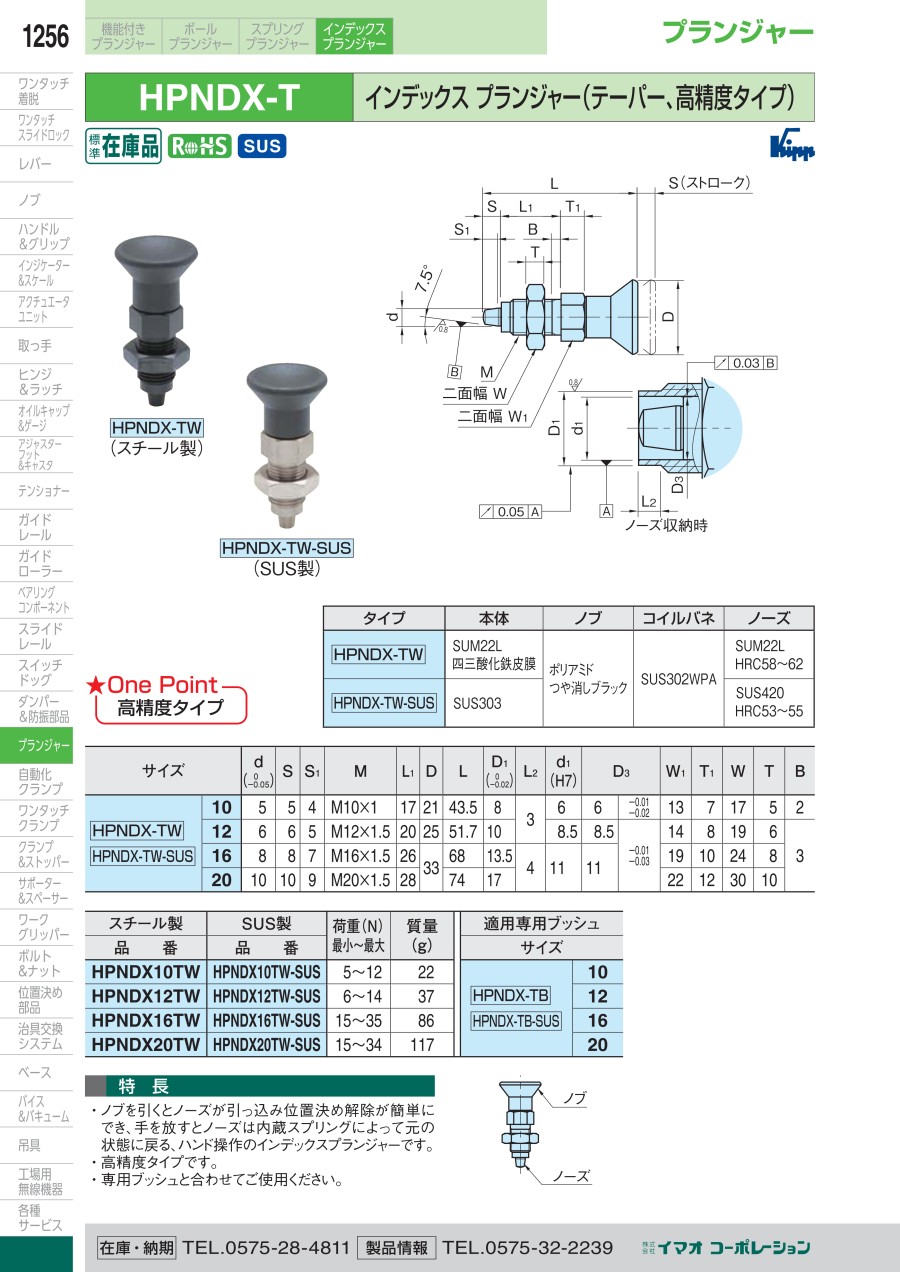

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

イマオコーポレーション
インデックスプランジャー（NDXN）
イマオコーポレーション社製の類似のインデックスプランジャ。
イマオコーポレーション
インデックスプランジャー（ノーズロック型）（NDXN-L）
イマオコーポレーション社製の類似のインデックスプランジャ。
イマオコーポレーション
インデックスプランジャー（NDX）
イマオコーポレーション社製の類似のインデックスプランジャ。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

インデックスプランジャー（テーパー・ハイポジションタイプ）（HPNDX-T）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q製品使用中にノブが抜けた場合、交換用のノブはありますか？

ありません。申し訳ありませんが、新しい製品に交換いただくことになります。
