インデックス プランジャー（リングタイプ）（SDXR）
- 通常単価(税別)
- 1,789円～2,210円
- 税込単価
- 1,968円～2,431円
通常出荷日：3日目～4日目
【特長】・キーリングを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリング...
詳細を確認- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
インデックス プランジャー（リングタイプ）の仕様
SDXR-W（スチール製）の外観
SDXR-AW-SUS（SUS製）

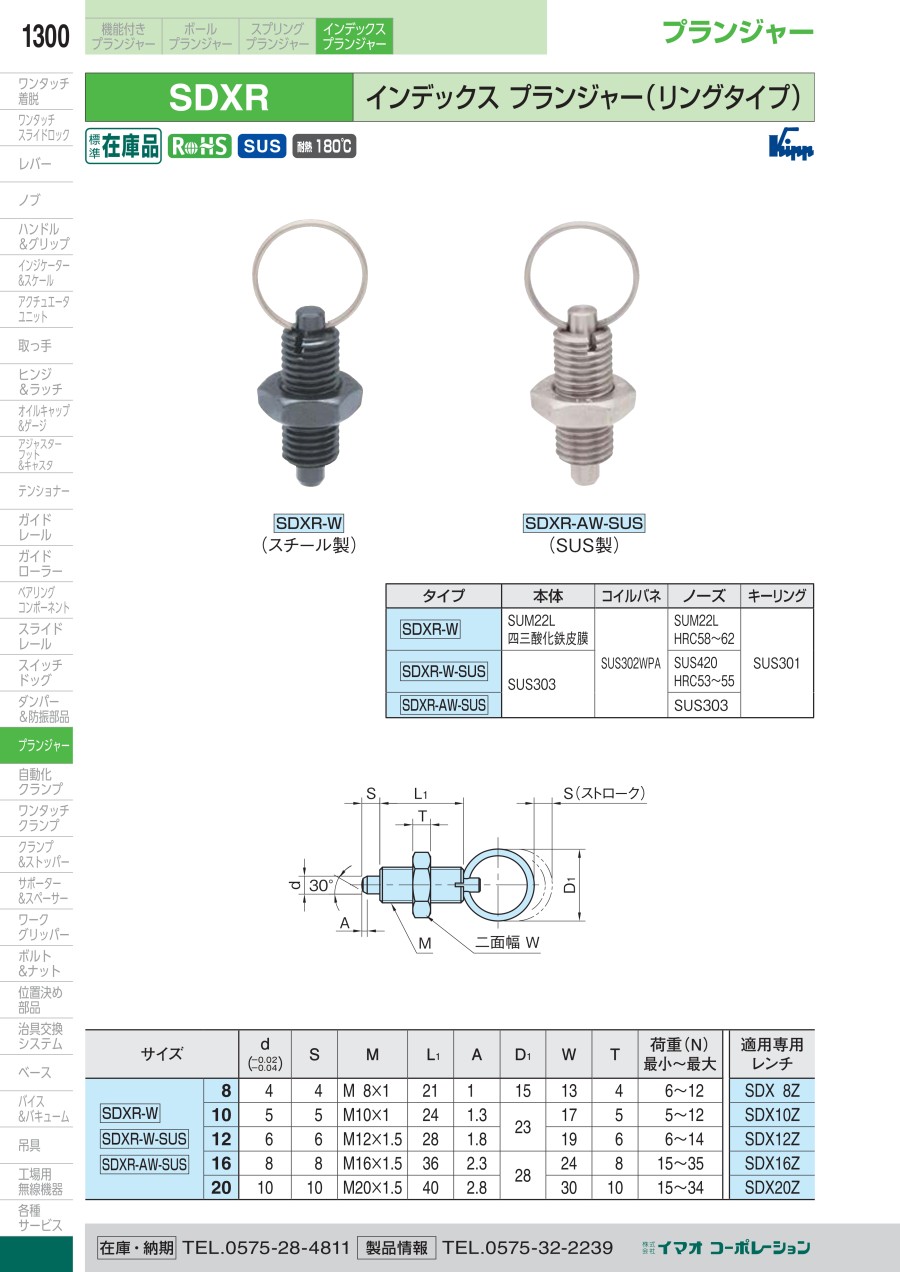

リングタイプの寸法図
寸法
| サイズ | d （-0.02） （-0.04） | S | M | L1 | A | D1 | W | T | 荷重（N） 最小～最大 | 適用専用 レンチ | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SDXR-W SDXR-W-SUS SDXR-AW-SUS | 8 | 4 | 4 | M8×1 | 21 | 1 | 15 | 13 | 4 | 6～12 | SDX8Z |
| 10 | 5 | 5 | M10×1 | 24 | 1.3 | 23 | 17 | 5 | 5～12 | SDX10Z | |
| 12 | 6 | 6 | M12×1.5 | 28 | 1.8 | 19 | 6 | 6～14 | SDX12Z | ||
| 16 | 8 | 8 | M16×1.5 | 36 | 2.3 | 28 | 24 | 8 | 15～35 | SDX16Z | |
| 20 | 10 | 10 | M20×1.5 | 40 | 2.8 | 30 | 10 | 15～34 | SDX20Z | ||
材質表
| タイプ | 本体 | コイルバネ | ノーズ | キーリング |
|---|---|---|---|---|
| SDXR-W | SUM22L 四三酸化鉄皮膜 | SUS302WPA | SUM22L HRC58～62 | SUS301 |
| SDXR-W-SUS | SUS303 | SUS420 HRC53～55 | ||
| SDXR-AW-SUS | SUS303 |
| スチール製 | SUS製 ノーズ焼入有り | SUS製 ノーズ焼入無し | 質量 （g） |
|---|---|---|---|
| 品番 | 品番 | 品番 | |
| SDXR 8W | SDXR 8W-SUS | SDXR 8AW-SUS | 9 |
| SDXR 10W | SDXR 10W-SUS | SDXR 10AW-SUS | 22 |
| SDXR 12W | SDXR 12W-SUS | SDXR 12AW-SUS | 29 |
| SDXR 16W | SDXR 16W-SUS | SDXR 16AW-SUS | 78 |
| SDXR 20W | SDXR 20W-SUS | SDXR 20AW-SUS | 134 |

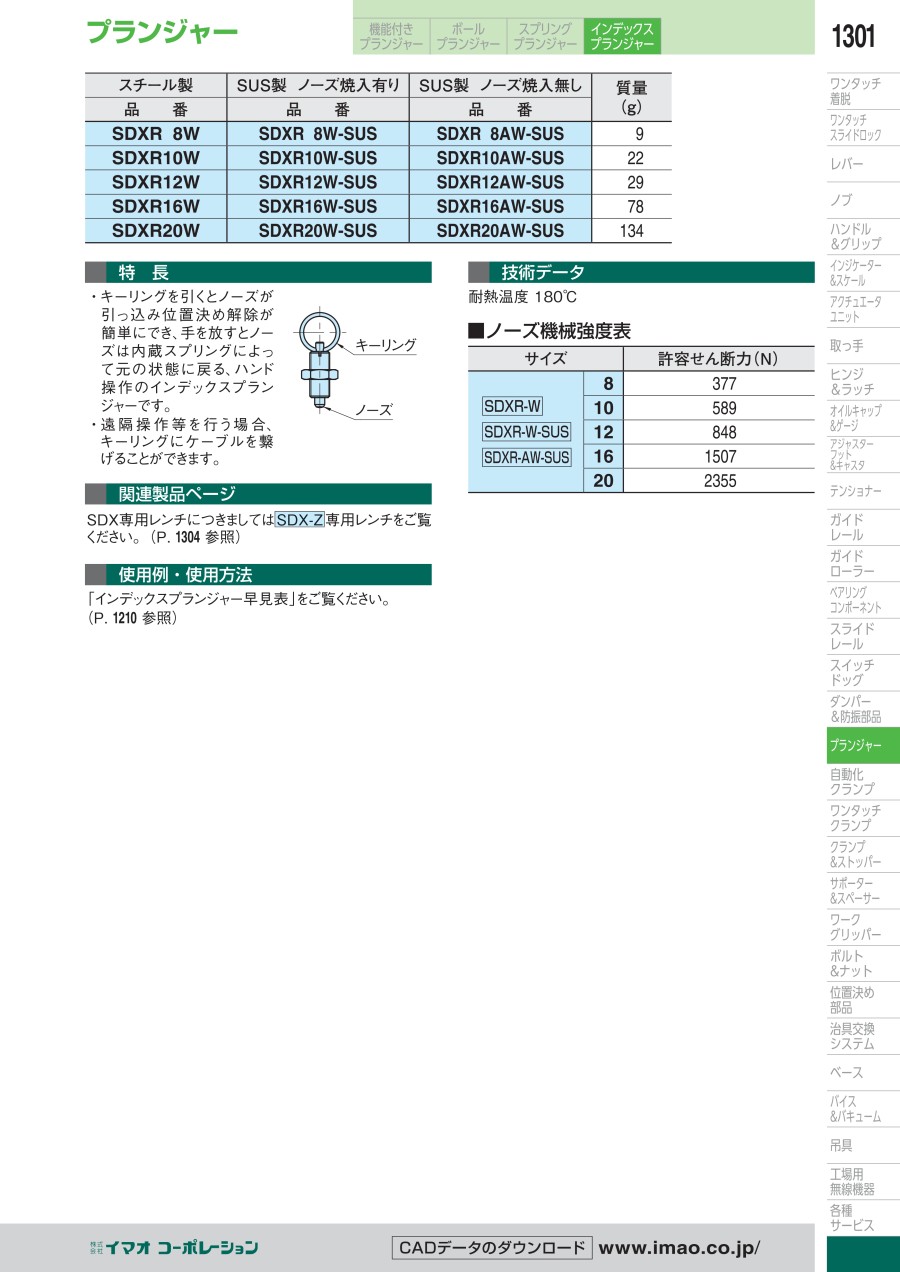

ノーズ機械強度表
| サイズ | 許容せん断力（N） | |
|---|---|---|
| SDXR-W SDXR-W-SUS SDXR-AW-SUS | 8 | 377 |
| 10 | 589 | |
| 12 | 848 | |
| 16 | 1507 | |
| 20 | 2355 | |
詳細情報
基本情報
【特長】
・キーリングを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです
・遠隔操作等を行う場合、キーリングにケーブルを繋げることができます
・耐熱温度：180℃
【用途】
・治具や機械装置のストッパー、割り出し、位置決めなど
