インデックスプランジャー（ロングストローク）（SDXNE）

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 2,618円

税込単価: 2,880円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

ストローク範囲が長いインデックスプランジャーです。【特長】・ノブを引くとノーズ...

種類
標準ノブ
ロック機構
リターン
取付方法
ねじ込み
取付部外径 (mm)
4.5
d (mm)
3
S (mm)
5
全長
標準
本体材質
SUS303
先端材質
SUS303
本体表面処理
なし
長さ L (mm)
33
オールステンレス
非対応
先端熱処理
なし
ナット
シングルナット

SDXNE6AW-SUS

閲覧中の商品と併せてご検討ください

SDXNE6AW-SUSの仕様・寸法情報

種類

標準ノブ

ロック機構

リターン

取付方法

ねじ込み

取付部外径(mm)

4.5

d(mm)

S(mm)

全長

標準

本体材質

[ステンレス] SUS303

先端材質

[ステンレス] SUS303

本体表面処理

なし

長さ L(mm)

オールステンレス

非対応

先端熱処理

なし

ナット

シングルナット

RoHS?

商品情報
型番リスト
詳細情報
カタログ

商品情報

インデックスプランジャーロングストローク（SDXNE）の仕様

インデックスプランジャーロングストローク（SDXNE-Wスチール製）の外観

インデックスプランジャーロングストローク（SDXNE-W-SUS SUS製）の外観

インデックスプランジャーロングストローク（SDXNE）の寸法図

タイプ	本体	ノブ	コイルバネ	ノーズ
SDXNE-W	SUM22L 四三酸化鉄皮膜	ポリアミドつや消しブラック	SUS302WPA	SUM22L HRC58～62
SDXNE-W-SUS	SUS303			SUS420 HRC53～55
SDXNE-AW-SUS	SUS303			SUS303

サイズ		d (-0.02) (-0.04)	S	M	L₁	A	D	L	W	T	荷重(N) 最小～最大	適用専用レンチ
SDXNE-W SDXNE-W-SUS SDXNE-AW-SUS	6	3	5	M6×0.75	17	0.8	14	33	10	3	4.5～12	SDX6Z
	8	4	6	M8×1	21	1	18	40.5	13	4	6～15	SDX8Z
	10	5	8	M10×1	24	1.3	21	46.5	17	5	5～16	SDX10Z
	12	6	9	M12×1.5	28	1.8	25	54.7	19	6	6～18	SDX12Z
	16	8	12	M16×1.5	36	2.3	33	72	24	8	15～45	SDX16Z
	20	10	15	M20×1.5	40	2.8	33	79	30	10	15～43	SDX20Z

スチール製	SUS製ノーズ焼入有り	SUS製ノーズ焼入無し	質量 (g)
品番	品番	品番	質量 (g)
SDXNE 6W	SDXNE 6W-SUS	SDXNE 6AW-SUS	5
SDXNE 8W	SDXNE 8W-SUS	SDXNE 8AW-SUS	11
SDXNE 10W	SDXNE 10W-SUS	SDXNE 10AW-SUS	22
SDXNE 12W	SDXNE 12W-SUS	SDXNE 12AW-SUS	34
SDXNE 16W	SDXNE 16W-SUS	SDXNE 16AW-SUS	78
SDXNE 20W	SDXNE 20W-SUS	SDXNE 20AW-SUS	137

ノーズ機械強度表

サイズ		許容せん断力(N)
SDXNE-W SDXNE-W-SUS SDXNE-AW-SUS	6	212
	8	377
	10	589
	12	848
	16	1507
	20	2355

型番リスト

表示件数

型番

SDXNE6AW-SUS

RoHS?	最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

2,618円

( 2,880円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ストローク範囲が長いインデックスプランジャーです。
【特長】
・ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです。
・先端ノーズがスチール製、SUS製焼き入れあり、SUS製焼き入れなしの3タイプあります。
・耐熱温度：80℃。
【用途】
・ピンの引き込みを手動で行えるため、位置決め・割り出しの解除を手動で行う装置に最適。

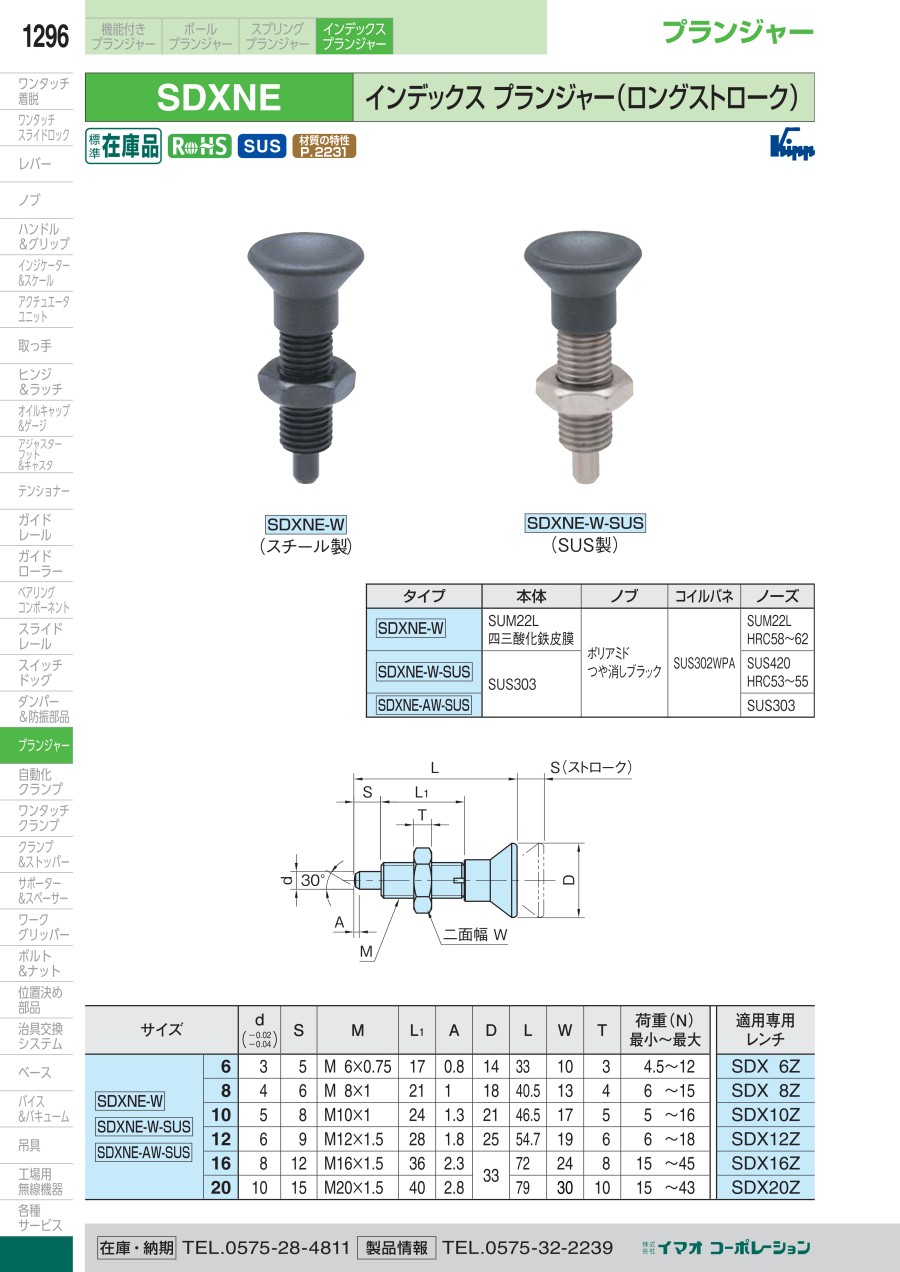

カタログ

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

商品担当おすすめ

イマオコーポレーション
インデックスプランジャー（NDXN）
イマオコーポレーション社製の類似のインデックスプランジャです。
イマオコーポレーション
インデックスプランジャー（ノーズロック型）（NDXN-L）
イマオコーポレーション社製の類似のインデックスプランジャです。
イマオコーポレーション
インデックスプランジャー（NDX）
イマオコーポレーション社製の類似のインデックスプランジャです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

インデックスプランジャー（ロングストローク）（SDXNE）の型番SDXNE6AW-SUSのページです。型番SDXNE6AW-SUSに関する仕様情報を記載しております。

インデックスプランジャー（ロングストローク）（SDXNE）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q受け側に使用する部品はありますか？

ありません。お客様の仕様に合わせてお客様ご自身でご準備下さい。

Q製品使用中にノブが抜けた場合、交換用のノブはありますか？

ありません。申し訳ありませんが、新しい製品に交換いただくことになります。
