インデックスプランジャー（薄板タイプ、ノーズロック型）（TWDXN-L）
- 通常単価(税別)
- 2,327円～3,297円
- 税込単価
- 2,560円～3,627円
薄板用のインデックスプランジャー（ノーズロック付）。【特長】・ハンド操作のイン...
詳細情報を確認する商品情報
製品仕様
TWDXN-L（スチール製）の外観
TWDXN-AL-SUS（SUS製）の外観
インデックスプランジャーの寸法図
| サイズ | d （-0.02） （-0.04） | S | S1 | A | L | 荷重（N） 最小～最大 | 適用専用 レンチ | |
|---|---|---|---|---|---|---|---|---|
| TWDXN-L TWDXN-AL-SUS | 10-5 | 5 | 5～9 | 11.5 | 1.3 | 46.5 | 6～15 | TWDXN-W1416 |
| 10-6 | 6 | 6～10 | 12.5 | 1.8 | 47.5 | 7～19 | ||
| タイプ | 本体 | ノブ | コイルバネ | ノーズ |
|---|---|---|---|---|
| TWDXN-L | SUM22L 四三酸化鉄皮膜 | ポリアミド つや消しブラック | SUS302WPA | SUM22L HRC58～62 |
| TWDXN-AL-SUS | SUS303 | SUS303 |
質量
TWDXN10-5L、TWDXN10-5AL-SUS／36g
TWDXN10-6L、TWDXN10-6AL-SUS／37g
特長
- ノブを引くとノーズが引っ込み位置決め、解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャー。
- ノーズロック型はノブを引いた状態で90°回転するとノーズが引っ込んだ状態でロック（固定）できる。
使用例・使用方法
1.取付け穴を確認する。
2.フランジ付きスリープをねじ込む。
3.完了。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,297円 ( 3,627円 ) | 3日目 |
2,327円 ( 2,560円 ) | 3日目 |
3,297円 ( 3,627円 ) | 3日目 |
2,327円 ( 2,560円 ) | 3日目 |
詳細情報
基本情報
薄板用のインデックスプランジャー（ノーズロック付）。
【特長】
・ハンド操作のインデックスプランジャー。
・耐熱温度80℃。
・ピンの引き込みを手動で行えるため、位置決め・割り出しの解除を手動で行う装置に最適。
【用途】
・1～5mmの薄板に設置する時に。

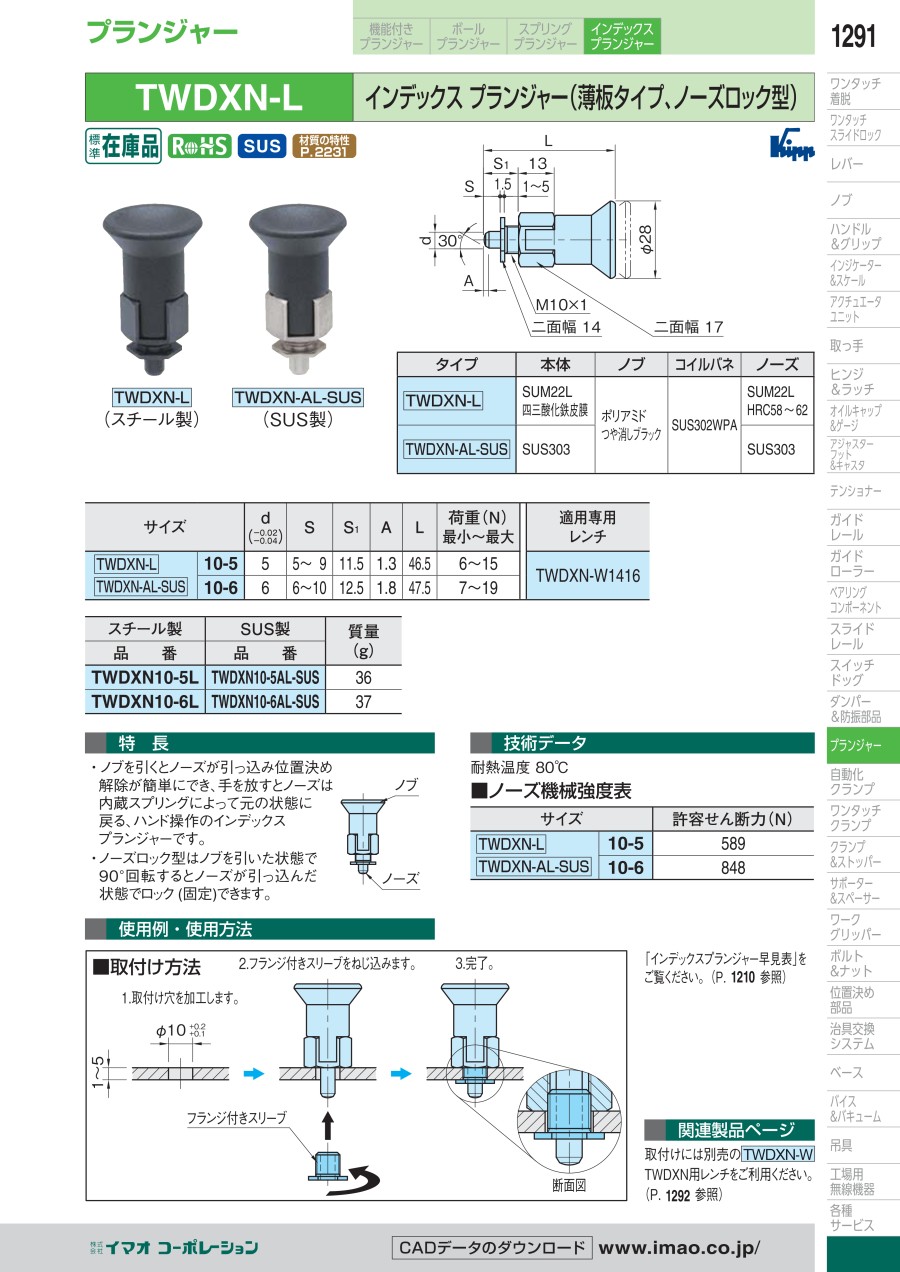

カタログ
