インデックスプランジャー（薄板タイプ）（TWDXN）
- 通常単価(税別)
- 1,689円～3,006円
- 税込単価
- 1,858円～3,307円
ハンド操作の薄板用インデックスプランジャーです。【特長】・ノブを引くとノーズが...
詳細情報を確認する
未確定：候補が4型番あります。
商品情報
外形図
製品仕様
TWDXN（スチール製）
TWDXN-A-SUS（SUS製）
部品詳細
| 型番 | 本体 | ノブ | コイルバネ | ノーズ |
|---|---|---|---|---|
| TWDXN | SUM22L 四三酸化鉄皮膜 | ポリアミド つや消しブラック | SUS302WPA | SUM22L HRC58～62 |
| TWDXN-A-SUS | SUS303 | SUS303 |
質量表
| スチール製 | SUS製 | 質量（g） |
|---|---|---|
| 型番 | 型番 | |
| TWDXN10-5 | TWDXN10-5A-SUS | 38 |
| TWDXN10-6 | TWDXN10-6A-SUS | 39 |
規格表
| 型番 | d （-0.04～-0.02） | S | S1 | A | L | 荷重（N） 最小～最大 | 適用専用レンチ | |
|---|---|---|---|---|---|---|---|---|
| TWDXN | 10-5 | 5 | 5～9 | 11.5 | 1.3 | 46.5 | 6～15 | TWDXN-W1416 |
| TWDXN-A-SUS | 10-6 | 6 | 6～10 | 12.5 | 1.8 | 47.5 | 7～19 | |
使用例
1. 取り付け穴を加工します。
2. フランジ付きスリーブをねじ込みます。
3. 完了。
2. フランジ付きスリーブをねじ込みます。
3. 完了。
商品特長詳細
ノーズ機械強度表
| 型番 | 許容せん断力（N） | |
|---|---|---|
| TWDXN | 10-5 | 589 |
| TWDXN-A-SUS | 10-6 | 848 |
- 耐熱温度：80℃
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,689円 ( 1,858円 ) | 3日目 |
2,715円 ( 2,987円 ) | 3日目 |
1,989円 ( 2,188円 ) | 3日目 |
3,006円 ( 3,307円 ) | 3日目 |
詳細情報
基本情報
ハンド操作の薄板用インデックスプランジャーです。
【特長】
・ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです。
・本体材質は、スチール製とステンレス製から選択可能です。
・耐熱温度：80℃。
・1～5mmの薄板に設置可能です。
【用途】
・ピンの引き込みを手動で行えるため、位置決め・割り出しの解除を手動で行う装置に最適。

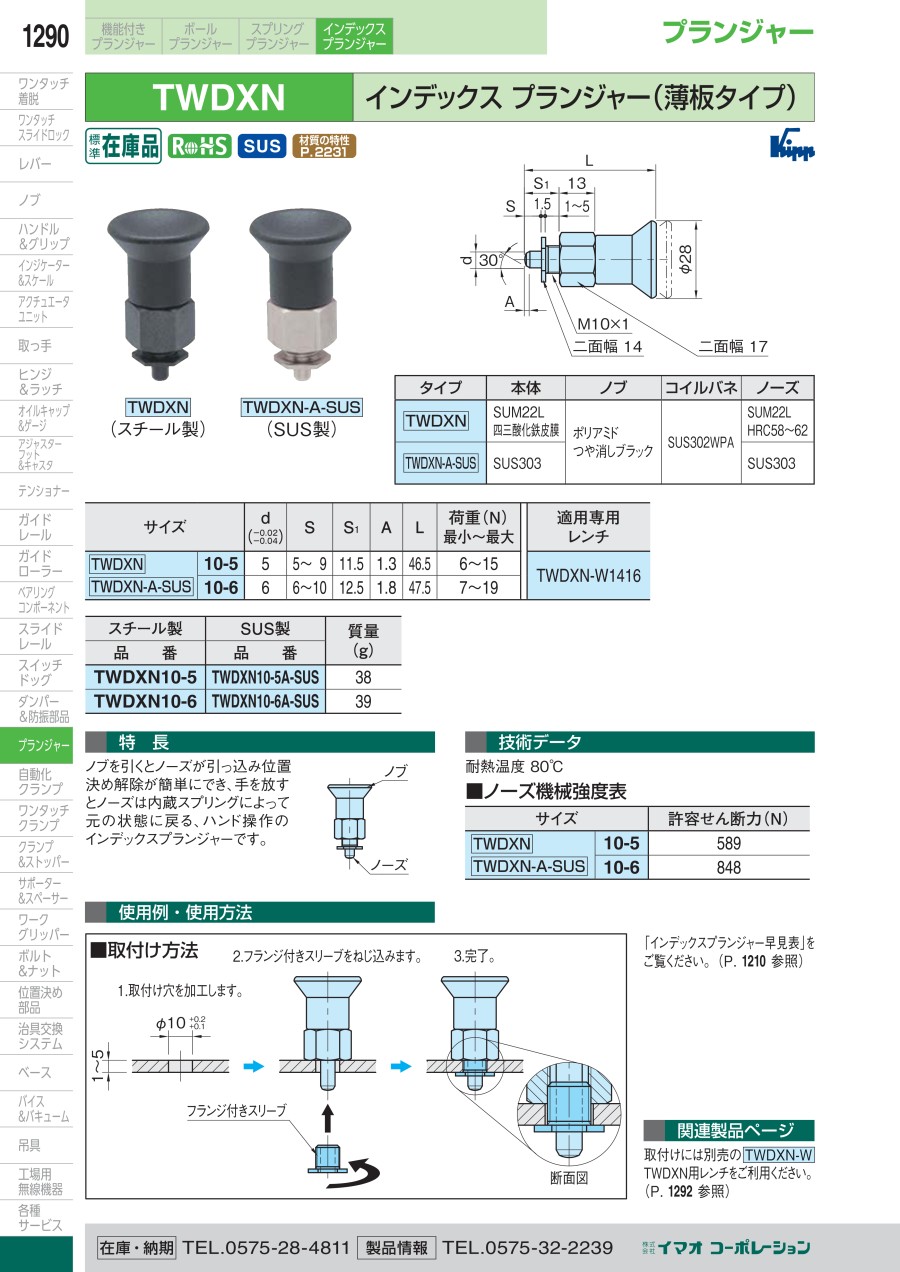

カタログ
商品担当おすすめ
インデックスプランジャー（薄板タイプ）（TWDXN）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q固定用のフランジスリーブを紛失した場合、購入は可能ですか？
A
購入可能です。お問い合わせ下さい。
