イマオコーポレーション

エンプラインデックスプランジャー（ロブノブタイプ）

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 2,133円～4,170円

税込単価: 2,346円～4,587円

【特長】・ボディが樹脂製のため軽量です。・EKIP-SUS、EKIP-W-SU...

種類
標準ノブ
ロック機構
リターン
取付方法
ねじ込み
全長
標準
本体材質
ポリアミド（ガラス繊維強化）ブラック
本体表面処理
なし
オールステンレス
非対応

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

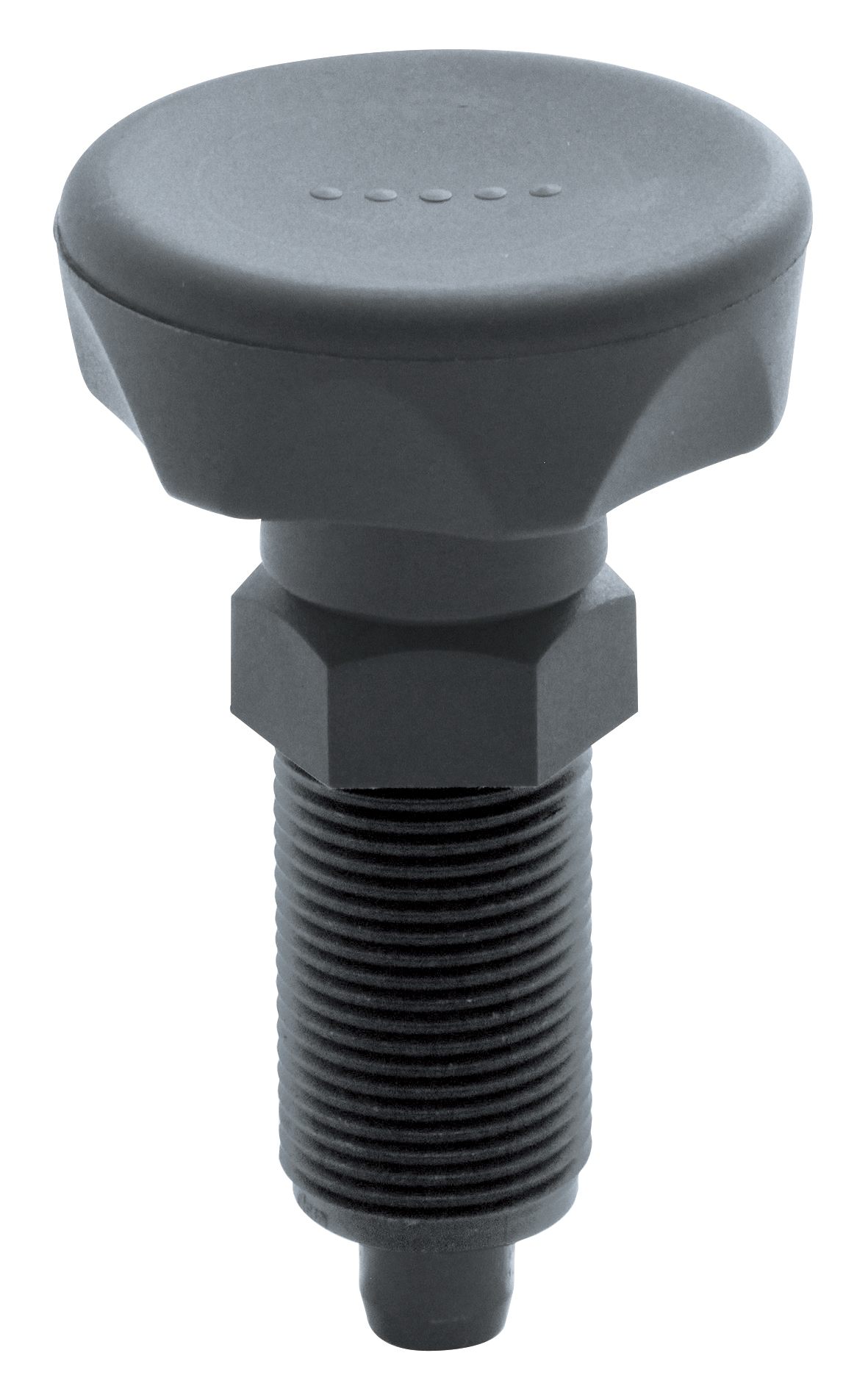

エンプラインデックスプランジャー（ロブノブタイプ）の外観

EKIP / EKIP-SUSの外観

EKIP-W / EKIP-W-SUSの外観

エンプラインデックスプランジャー（ロブノブタイプ）の外寸

EKIP / EKIP-SUSの外寸

EKIP-W / EKIP-W-SUSの外寸

エンプラインデックスプランジャー（ロブノブタイプ）の本体素材

タイプ	本体	ノブ	ロックナット	コイルバネ	ノーズ
EKIP EKIP-W	ポリアミド（ガラス繊維強化）ブラック	ポリアミド（ガラス繊維強化）つや消しブラック	ポリアミド（ガラス繊維強化）ブラック	SUS302	SUM24L 四三酸化鉄皮膜 HRC30～50
EKIP EKIP-W					SUM24L 四三酸化鉄皮膜 HRC30～50
EKIP-SUS EKIP-W-SUS					SUS303
EKIP-SUS EKIP-W-SUS					SUS303

エンプラインデックスプランジャー（ロブノブタイプ）の仕様

サイズ			d （-0.1）（-0.15）	S	A	M	L₁	L	W₁	T₁	W	T	荷重（N）最小～最大
EKIP EKIP-SUS		16	8	8	3.2	M16×1.5	26	68	19	8	24	10	11～30
EKIP-W EKIP-W-SUS		20	10	10	4	M20×1.5	33	79	22	10	30	11	19～45

スチール製				SUS製
シングルナット		ダブルナット		シングルナット		ダブルナット
品番	質量（g）	品番	質量（g）	品番	質量（g）	品番	質量（g）
EKIP16	47	EKIP16W	51	EKIP16-SUS	47	EKIP16W-SUS	51
EKIP20	62	EKIP20W	70	EKIP20-SUS	62	EKIP20W-SUS	70

エンプラインデックスプランジャー（ロブノブタイプ）の技術データ

品番 : EKIP16
最大締付トルク: 18N・m
破壊荷重 F: 5,900N

品番 : EKIP-W20
最大締付トルク: 25N・m
破壊荷重 F: 7,700N

品番 : EKIP-SUS16
最大締付トルク: 18N・m
破壊荷重 F: 4,400N

品番 : EKIP-W-SUS20
最大締付トルク: 25N・m
破壊荷重 F: 6,800N

タップ穴に切り粉等がないか確認して取り付けてください。
インデックスプランジャーをプレートへ完全にねじ込んで使用する場合は、タップ穴の面取り加工を施さなければ、最大接触面が得られます。

型番リスト

表示件数

型番

取付部外径

(mm)

先端材質

長さ L

(mm)

先端表面処理

先端熱処理

ナット

RoHS?

最小発注数量

24	8	8	[スチール] SUM24L四三酸化鉄皮膜	68	四三酸化鉄皮膜	焼入焼戻	シングルナット	10	1個
24	8	8	[ステンレス] SUS303	68	なし	なし	シングルナット	10	1個
24	8	8	[スチール] SUM24L四三酸化鉄皮膜	68	四三酸化鉄皮膜	焼入焼戻	ダブルナット	10	1個
24	8	8	[ステンレス] SUS303	68	なし	なし	ダブルナット	10	1個
30	10	10	[スチール] SUM24L四三酸化鉄皮膜	79	四三酸化鉄皮膜	焼入焼戻	シングルナット	10	1個
30	10	10	[ステンレス] SUS303	79	なし	なし	シングルナット	10	1個
30	10	10	[スチール] SUM24L四三酸化鉄皮膜	79	四三酸化鉄皮膜	焼入焼戻	ダブルナット	10	1個
30	10	10	[ステンレス] SUS303	79	なし	なし	ダブルナット	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,189円 ( 2,408円 )	3日目
2,812円 ( 3,093円 )	3日目
2,133円 ( 2,346円 )	3日目
3,006円 ( 3,307円 )	3日目
2,618円 ( 2,880円 )	3日目
3,782円 ( 4,160円 )	3日目
2,812円 ( 3,093円 )	3日目
4,170円 ( 4,587円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・ボディが樹脂製のため軽量です。
・EKIP-SUS、EKIP-W-SUSタイプは錆を嫌う場所に最適です。
・ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです。
・ノーズ部分の材質がスチール製とステンレス製から選択可能です。
・耐熱温度：-30℃～130℃。
【用途】
・ピンの引き込みを手動で行えるため、位置決め・割り出しの解除を手動で行う装置。

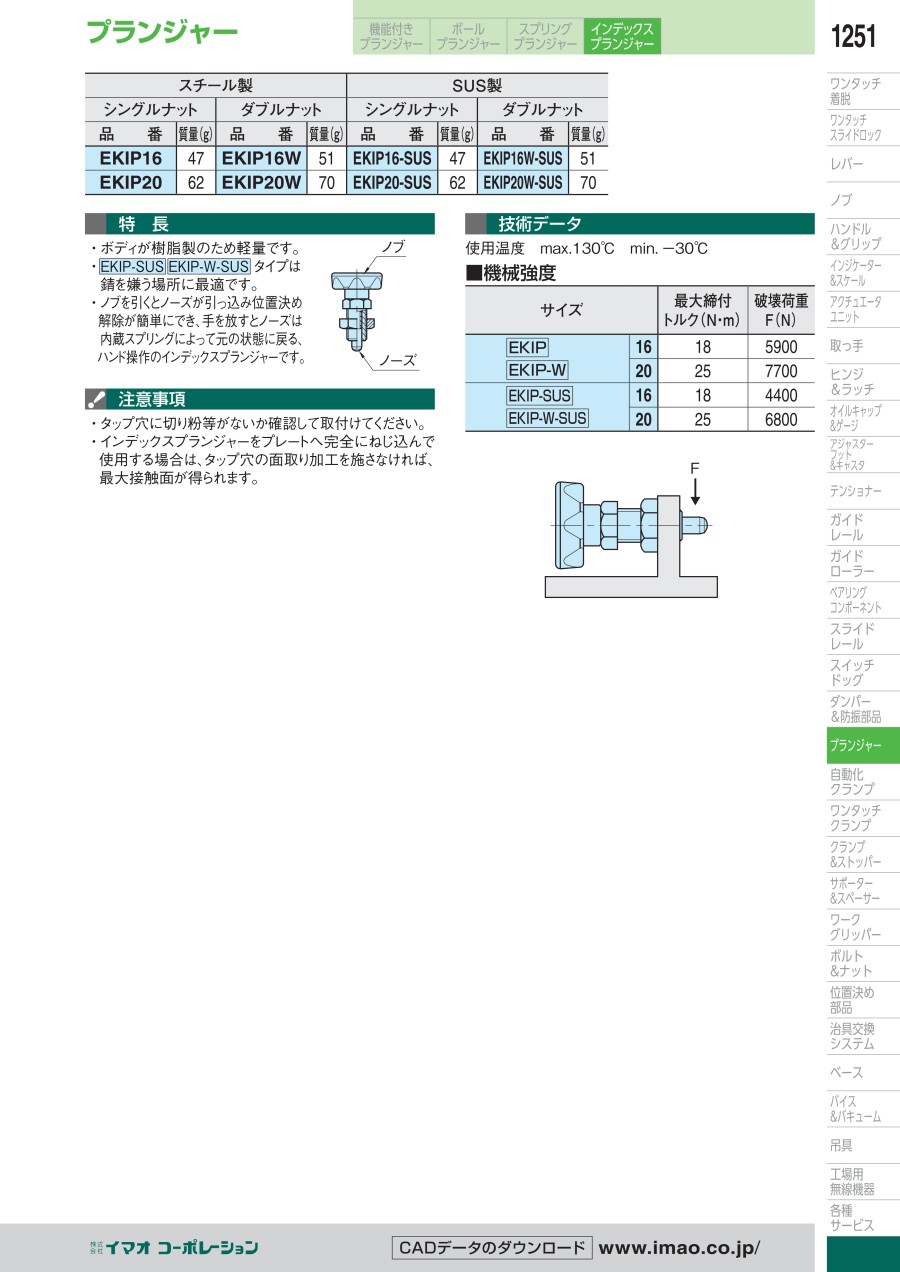

カタログ

カタログ (見開き版)

商品担当おすすめ

イマオコーポレーション
インデックスプランジャー（WDX）
イマオコーポレーション社製の類似のインデックスプランジャです。
イマオコーポレーション
エンプラインデックスプランジャー（EIP）
イマオコーポレーション社製の類似のインデックスプランジャです。
イマオコーポレーション
インデックスプランジャー（NDX）
イマオコーポレーション社製の類似のインデックスプランジャです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エンプラインデックスプランジャー（ロブノブタイプ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q受け側に使用する部品はありますか？

受け側に使用する部品はございません。お客様の仕様に合わせてお客様ご自身でご準備下さい。

Q製品使用中にノブが抜けた場合、交換用のノブはありますか？

ありません。申し訳ありませんが、新しい製品に交換いただくことになります。
