イマオコーポレーション

エア外形クランプ（AMCH-W）

カタログ |

通常単価(税別): 96,262円～130,052円

税込単価: 105,888円～143,057円

通常出荷日：3日目

【特長】・ダイヤフラム式クランプ機構により4つの爪でワークを確実にクランプします。・クランプストローク...

よく一緒に見られています

イマオコーポレーション

通常出荷日：4 日目～

よく一緒に見られています

イマオコーポレーション

通常出荷日：在庫品1日目

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

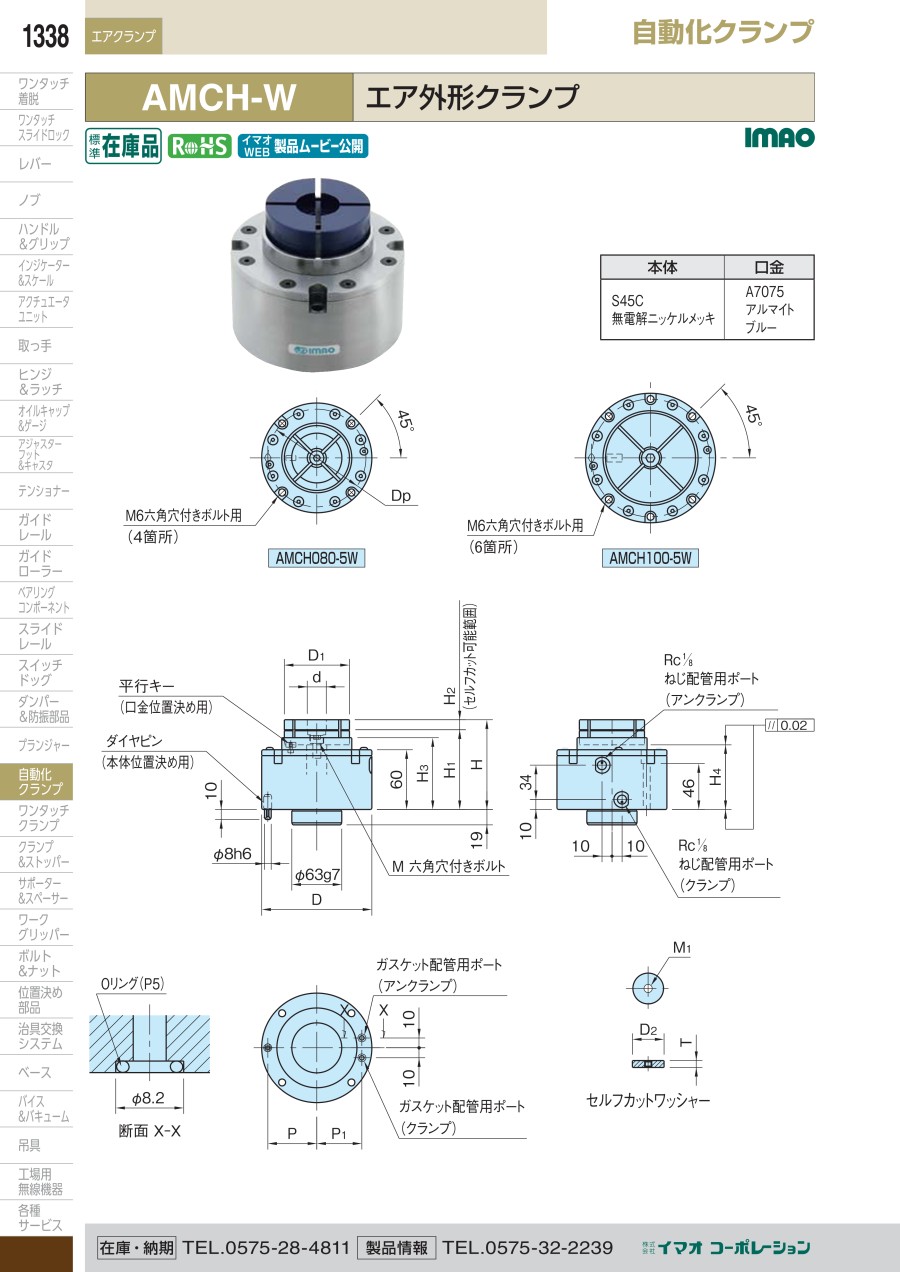

外形図

製品仕様

本体：S45C、無電解ニッケルメッキ／口金：A7075、アルマイト、ブルー
ワークの繰り返し位置決め精度：±0.03
口金交換の繰り返し位置決め精度：±0.02

■付属品

セルフカットワッシャー・・・1個
Oリング・・・2個
ダイヤピン・・・1個

規格表

型番	D₁	d	H	H₂	D	H₁	H₃	H₄ （±0.02）	Dp	P （±0.02）	P₁
AMCH080-5W	65	19	90	10	110	80	72	65	98	49	45
AMCH100-5W	90	23	100	15	130	85	74	66	118	59	55

型番	M	M₁	D₂	T	付属Oリング	使用圧（MPa）注1）	クランプ力（kN）注2）	質量（kg）
AMCH080-5W	M8×1.25-15L	M4×0.7	18	4	P5	0.5	4	4.2
AMCH100-5W	M10×1.5-20L	M5×0.8	22	6	P5	0.5	6	6

注1）使用圧は推奨値です。0.45～0.55MPaの範囲で使用してください。
注2）クランプ力は0.5MPa時の値です。

注意・禁止事項

破損及び変形防止の為、ワークがない状態での締付けは行わないでください。
セルフカット可能範囲を超えてセルフカットをしないでください。
口金は消耗品です。
エアドライヤやエアフィルタによりドレンやゴミを取り除き、清浄な空気を使用してください。
圧縮空気中に不純物が含まれていると作動不良の原因となります。
潤滑のため、ルブリケータのご利用をお勧めします。

型番リスト

表示件数

型番

AMCH080-5W

AMCH100-5W

クランプ力

(kN)

RoHS?

最小発注数量

4	10	1個
6	10	1個

通常単価(税別) (税込単価)	通常出荷日

96,262円 ( 105,888円 )	3日目
130,052円 ( 143,057円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・ダイヤフラム式クランプ機構により4つの爪でワークを確実にクランプします。
・クランプストロークは径で0.3mmあります。ロストワックス、ダイカスト、押出材、引抜材、前加工済みのワークなどに適しています。
・異形状の多種多様なワークに対応できます。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
