メカニカル部品技術窓口
クランプボルト（重荷重用）（QLPDH-M）
- 通常単価(税別)
- 3,036円～4,017円
- 税込単価
- 3,340円～4,419円
通常出荷日：3日目～4日目
クランプ＆ストッパー用のクランプボトル(重荷重用)です。お客様の仕様に合わせた特注品製作も承ります。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 本体：SCM435、焼入焼戻、四三酸化鉄皮膜
規格表
| 型番 | D1 | M | L1 | L | D | L2 | L3 | D2 | W | L4 | 質量 （g） | 適用引込みクランプ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QLPDH400-M12 | 12 | M12×1.75 | 13 | 38 | 20 | 21.5 | 2 | 6.5 | 10 | 4 | 40 | QLPDH400R |
| QLPDH400-M16 | M16×2 | 17 | 55 | |||||||||
| QLPDH500-M16 | 16 | 48 | 25 | 28 | 2.5 | 9.5 | 13 | 5 | 90 | QLPDH500R | ||
| QLPDH500-M20 | M20×2.5 | 21 | 110 |
使用例
使用例・使用方法
■クランプボルト使用時の推奨ピッチ
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,036円 ( 3,340円 ) | 4日目 |
3,047円 ( 3,352円 ) | 3日目 |
4,017円 ( 4,419円 ) | 3日目 |
3,689円 ( 4,058円 ) | 3日目 |

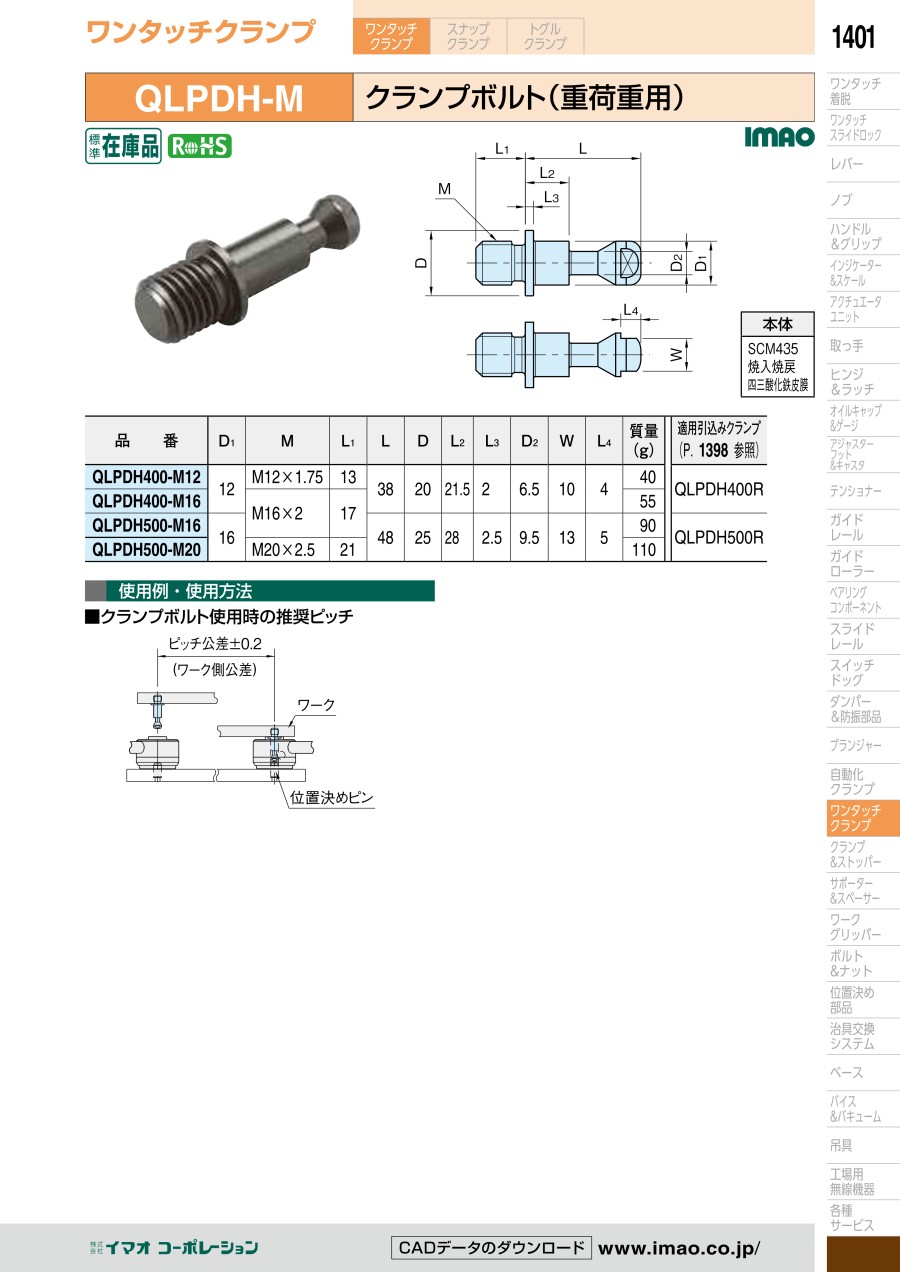

カタログ
