インデックスプランジャー（ストレート、ハイポジションタイプ）用ブッシュ（HPNDX-SB）
- 通常単価(税別)
- 2,521円
- 税込単価
- 2,773円
インデックスプランジャー用のブッシュ。【特長】・インデックスプランジャーで高精...
詳細情報を確認する- 種類
- 取付け補助部品
- 本体材質
- SUS420
- 外径 D (φ)
- 8
- 形状
- ストレート穴
- 耐熱温度 (℃)
- 80°
－閉じる
HPNDX10SB-SUSの仕様・寸法情報
商品情報

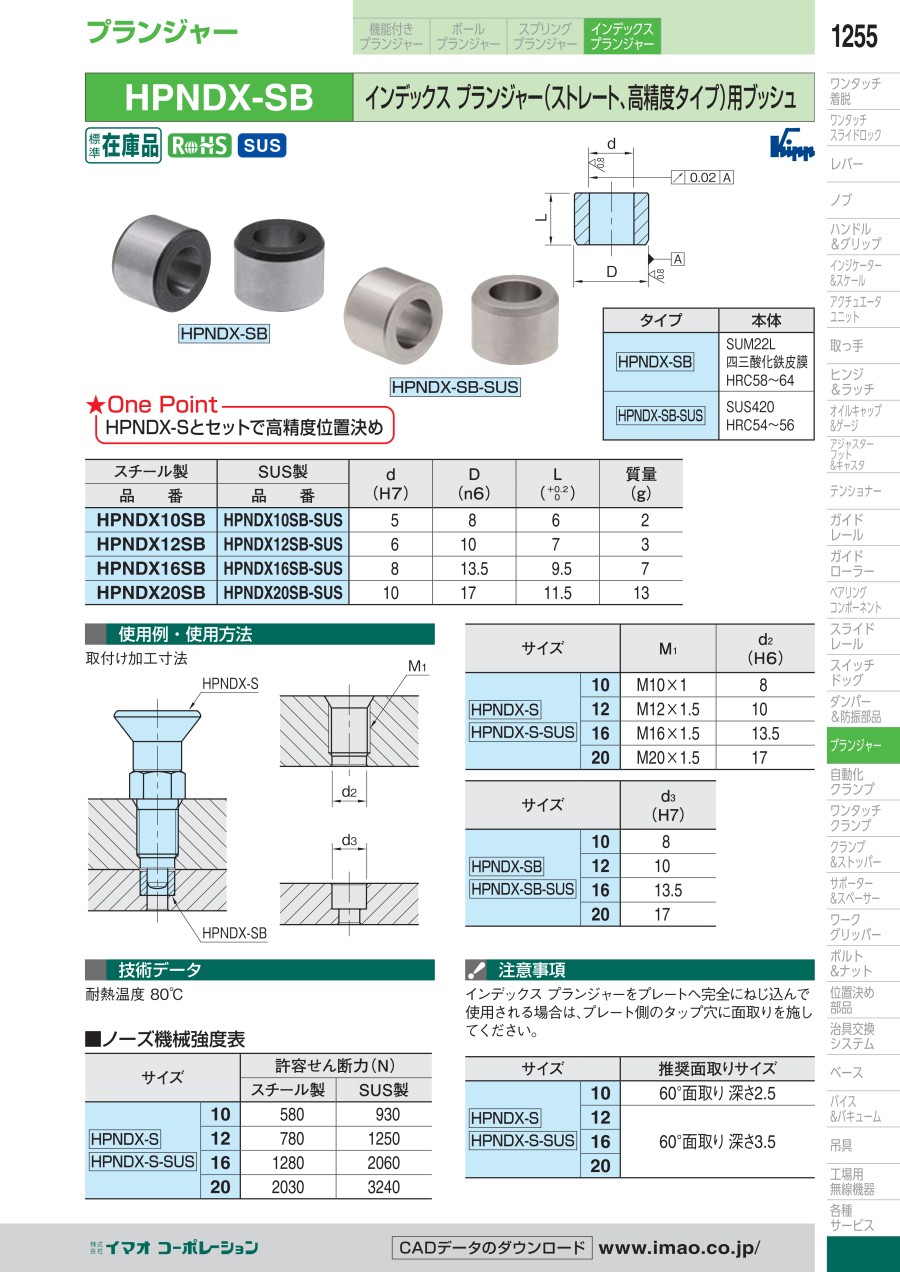

インデックスプランジャー（ストレート、ハイポジションタイプ）用ブッシュ HPNDX-SBの仕様
HPNDX-SBの外観
HPNDX-SB-SUSの外観
HPNDX-SBの寸法図
| スチール製 | SUS製 | d （H7） | D （n6） | L （+0.2） （0） | 質量 （g） |
|---|---|---|---|---|---|
| 品番 | 品番 | ||||
| HPNDX10SB | HPNDX10SB-SUS | 5 | 8 | 6 | 2 |
| HPNDX12SB | HPNDX12SB-SUS | 6 | 10 | 7 | 3 |
| HPNDX16SB | HPNDX16SB-SUS | 8 | 13.5 | 9.5 | 7 |
| HPNDX20SB | HPNDX20SB-SUS | 10 | 17 | 11.5 | 13 |
| サイズ | d3 （H7） | |
|---|---|---|
| HPNDX-SB HPNDX-SB-SUS | 10 | 8 |
| 12 | 10 | |
| 16 | 13.5 | |
| 20 | 17 | |
HPNDX-SB ： SUM22L、四三酸化鉄皮膜、HRC58～64
HPNDX-SB-SUS ： SUS420、HRC54～56
使用例・使用方法
取付け加工寸法
取付け加工寸法
取付け加工寸法
- ※ インデックスプランジャー早見表をご覧ください。
注意事項
| サイズ | 推奨面取りサイズ | |
|---|---|---|
| HPNDX-S HPNDX-S-SUS | 10 | 60°面取り 深さ2.5 |
| 12 | 60°面取り 深さ3.5 | |
| 16 | ||
| 20 | ||
インデックスプランジャーをプレートへ完全にねじ込んで使用される場合は、プレート側のタップ穴に面取りを施してください。
詳細情報
基本情報
インデックスプランジャー用のブッシュ。
【特長】
・インデックスプランジャーで高精度の位置決めを必要とする場合に使用するブッシュ。
・インデックスプランジャーとセットで使用。
・耐熱温度80℃。
【用途】
・ハイポジションタイプ。
