インデックスプランジャー（テーパー、ハイポジションタイプ）用ブッシュ HPNDX-TB
- 通常単価(税別)
- 2,133円～3,006円
- 税込単価
- 2,346円～3,307円
インデックスプランジャーで高精度の位置決めを必要とする場合に使用するブッシュ。...
詳細情報を確認する- 種類
- 取付け補助部品
- 形状
- テーパー穴
- 耐熱温度 (℃)
- 80°
未確定：候補が8型番あります。
商品情報
インデックスプランジャー用ブッシュの特長
HPNDX-TBの外観
HPNDX-TB-SUSの外観
| タイプ | 本体 |
|---|---|
| HPNDX-TB | SUM22L 四三酸化鉄皮膜 HRC58～64 |
| HPNDX-TB-SUS | SUS420 HRC54～56 |
製品仕様

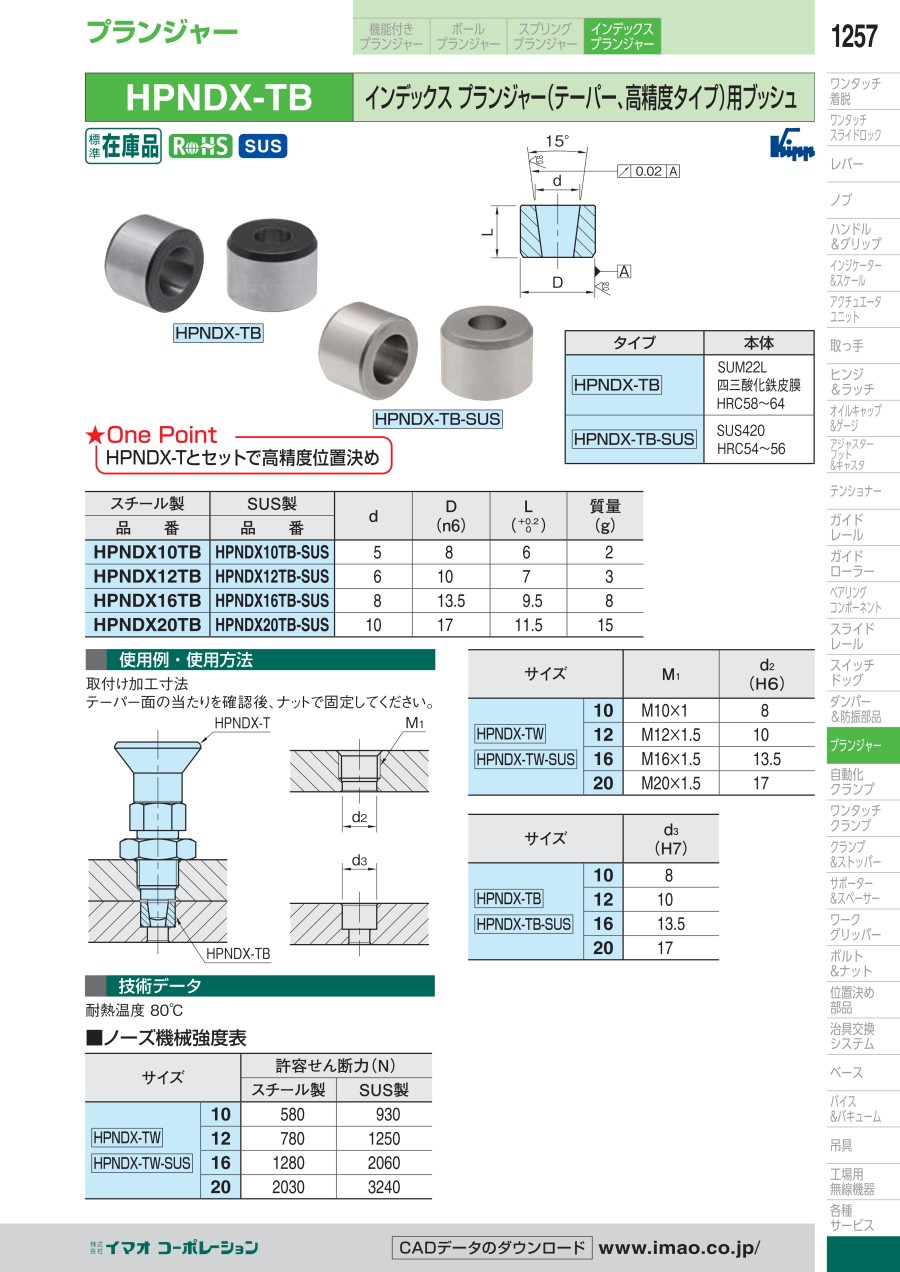

インデックスプランジャー用ブッシュの寸法図
| スチール製 | SUS製 | d | D （n6） | L （+0.2 0） | 質量 （g） |
|---|---|---|---|---|---|
| 品番 | 品番 | ||||
| HPNDX10TB | HPNDX10TB-SUS | 5 | 8 | 6 | 2 |
| HPNDX12TB | HPNDX12TB-SUS | 6 | 10 | 7 | 3 |
| HPNDX16TB | HPNDX16TB-SUS | 8 | 13.5 | 9.5 | 8 |
| HPNDX20TB | HPNDX20TB-SUS | 10 | 17 | 11.5 | 15 |
インデックスプランジャー用ブッシュの使用例・使用方法
取付け加工寸法。
テーパー面の当たりを確認後、ナットで固定してください。
取り付け寸法図（1）
取り付け寸法図（2）
| サイズ | d3 （H7） | |
|---|---|---|
| HPNDX-TB HPNDX-TB-SUS | 10 | 8 |
| 12 | 10 | |
| 16 | 13.5 | |
| 20 | 17 | |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,133円 ( 2,346円 ) | 3日目 |
2,618円 ( 2,880円 ) | 3日目 |
2,230円 ( 2,453円 ) | 4日目 |
2,812円 ( 3,093円 ) | 3日目 |
2,327円 ( 2,560円 ) | 3日目 |
2,812円 ( 3,093円 ) | 3日目 |
2,424円 ( 2,666円 ) | 3日目 |
3,006円 ( 3,307円 ) | 3日目 |
詳細情報
基本情報
インデックスプランジャーで高精度の位置決めを必要とする場合に使用するブッシュ。
【特長】
・インデックスプランジャー（HPNDX-T）とセットで利用可能。
・ノブを引くとノーズが引っ込み位置決め解除が簡単にできる。
・手を放すとノーズは内蔵スプリングによって元の状態に戻る。
【用途】
・インデックスプランジャー用のブッシュ。
カタログ
