ステンレスケースプランジャー（SBPH・SBPHJ）

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 448円～902円

税込単価: 493円～992円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

埋め込みタイプのボールプランジャー。【特長】・内蔵されたボールの材質は、樹脂（...

取付方法
圧入
ボディ材質
SUS303
ゆるみ止め
なし
本体表面処理
なし
先端ボール表面処理
なし

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

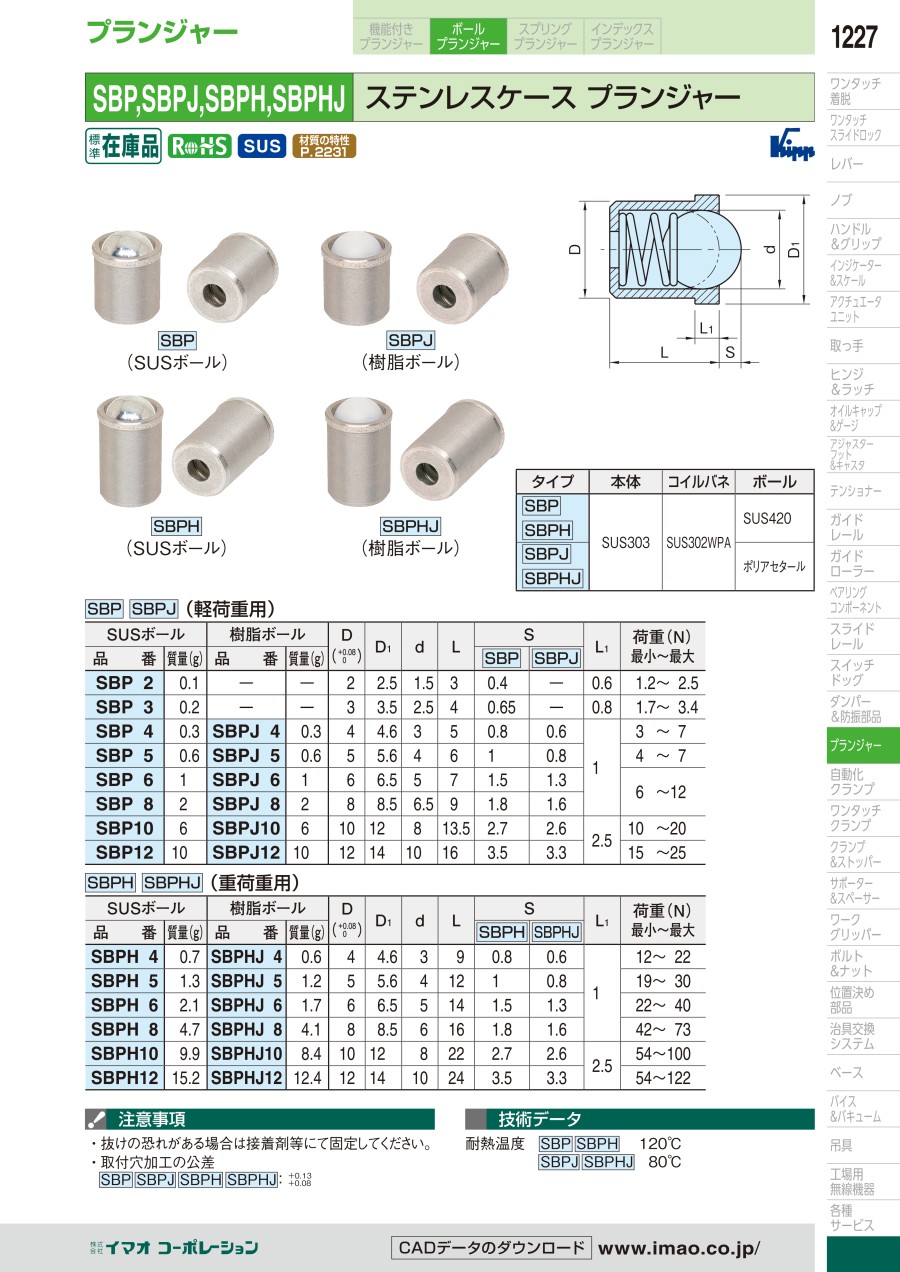

外形図

製品仕様

ステンレス製ボール内蔵タイプ（SBPH）

耐熱温度：180℃
本体：SUS303
コイルばね：SUS302WPA
ボール：SUS420

樹脂製ボール内蔵タイプ（SBPHJ）

耐熱温度：90℃
本体：SUS303
コイルばね：SUS302WPA
ボール：ポリアセタール

規格表

重荷重用（SBPH、SBPHJ）

単位：mm

SUSボール		樹脂ボール		D （0～+0.08）	D₁	d	L	S	L₁	荷重（N）最小～最大
型番	質量（g）	型番	質量（g）	D （0～+0.08）	D₁	d	L	S	L₁	荷重（N）最小～最大
SBPH4	0.7	SBPHJ4	0.6	4	4.6	3	9	0.8	1	12～22
SBPH5	1.3	SBPHJ5	1.2	5	5.6	4	12	1		19～30
SBPH6	2.1	SBPHJ6	1.7	6	6.5	5	14	1.5		22～40
SBPH8	4.7	SBPHJ8	4.1	8	8.5	6	16	1.8		42～73
SBPH10	9.9	SBPHJ10	8.4	10	12	8	22	2.7	2.5	54～100
SBPH12	15.2	SBPHJ12	12.4	12	14	10	24	3.2	2.5	54～122

型番リスト

表示件数

型番

ボール材質

外径 D(またはオネジ M)

(mm)

ストロークS

(mm)

先端ボール熱処理

最小荷重（範囲）

(N)

最小荷重

(N)

最大荷重

(N)

長さ L

(mm)

先端部外径 d

(φ)

耐熱温度

(℃)

RoHS?

最小発注数量

[ステンレス] SUS420	4	0.8	-	0.01～50	12	22	9	3	180	10	1個
[ステンレス] SUS420	5	1	-	0.01～50	19	30	12	4	180	10	1個
[ステンレス] SUS420	6	1.5	-	0.01～50	22	40	14	5	180	10	1個
[ステンレス] SUS420	8	1.8	-	0.01～50	42	73	16	6	180	10	1個
[ステンレス] SUS420	10	2.7	-	50.01～100	54	100	22	8	180	10	1個
[ステンレス] SUS420	12	3.2	-	50.01～100	54	122	24	10	180	10	1個
樹脂	4	0.8	なし	0.01～50	12	22	9	3	90	10	1個
樹脂	5	1	なし	0.01～50	19	30	12	4	90	10	1個
樹脂	6	1.5	なし	0.01～50	22	40	14	5	90	10	1個
樹脂	8	1.8	なし	0.01～50	42	73	16	6	90	10	1個
樹脂	10	2.7	なし	50.01～100	54	100	22	8	90	10	1個
樹脂	12	3.2	なし	50.01～100	54	122	24	10	90	10	1個

通常単価(税別) (税込単価)	通常出荷日

448円 ( 493円 )	在庫品1日目当日出荷可能
494円 ( 543円 )	3日目
514円 ( 565円 )	4日目
611円 ( 672円 )	在庫品1日目当日出荷可能
678円 ( 746円 )	在庫品1日目当日出荷可能
805円 ( 886円 )	3日目
494円 ( 543円 )	3日目
543円 ( 597円 )	3日目
562円 ( 618円 )	3日目
669円 ( 736円 )	3日目
756円 ( 832円 )	3日目
902円 ( 992円 )	3日目

詳細情報

基本情報

基本情報

埋め込みタイプのボールプランジャー。
【特長】
・内蔵されたボールの材質は、樹脂（ポリアセタール）製とステンレス（SUS402）製の2種類。
・先端にボールが付き、摺動部の位置決めに最適。
・耐熱温度：ステンレス製ボール180℃、樹脂製ボール90℃。
【用途】
・割り出し、位置決め。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

イマオコーポレーション
ボールボタン（BLB）
ボールプランジャーを使用するときに受け側の耐摩耗性が必要な場合、セット使用すると効果的です。
鍋屋バイテック
プレスフィットプランジャ PPR／PPR-KU／PPR-KD
鍋屋バイテック社製のプレスフィットプランジャ PPRです。ステンレス・樹脂からお選びいただけます。
ミスミ
プレスフィットプランジャ
プレスフィットプランジャです。ミスミ品でも相当品のご用意がございます。ステンレス・ポリアセタールからお選びいただけます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
