スイングクランプ（スパイラルタイプ）（PTSW2）
- 通常単価(税別)
- 60,223円～65,485円
- 税込単価
- 66,245円～72,034円
通常出荷日：3日目～4日目
【特長】・フックがスパイラル溝にガイドされ確実に旋回してクランプします。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 型番 | クランプ力 （kN） | 許容締付トルク （N・m） | 旋回方向 | フック | 仕様 | 質量 （kg） |
|---|---|---|---|---|---|---|
| PTSW2-12R | 6 | 28 | 右 | 付 | 本体、ホルダー、六角ヘッド : SCM440 焼入焼戻 四三酸化鉄皮膜 フック : S45C 焼入焼戻 四三酸化鉄皮膜 | 2 |
| PTSW2-12L | 左 | |||||
| PTSW2-12NR | 6 | 28 | 右 | なし | 本体、ホルダー、六角ヘッド : SCM440 焼入焼戻 四三酸化鉄皮膜 フック : S45C 焼入焼戻 四三酸化鉄皮膜 | 1.6 |
| PTSW2-12NL | 左 |

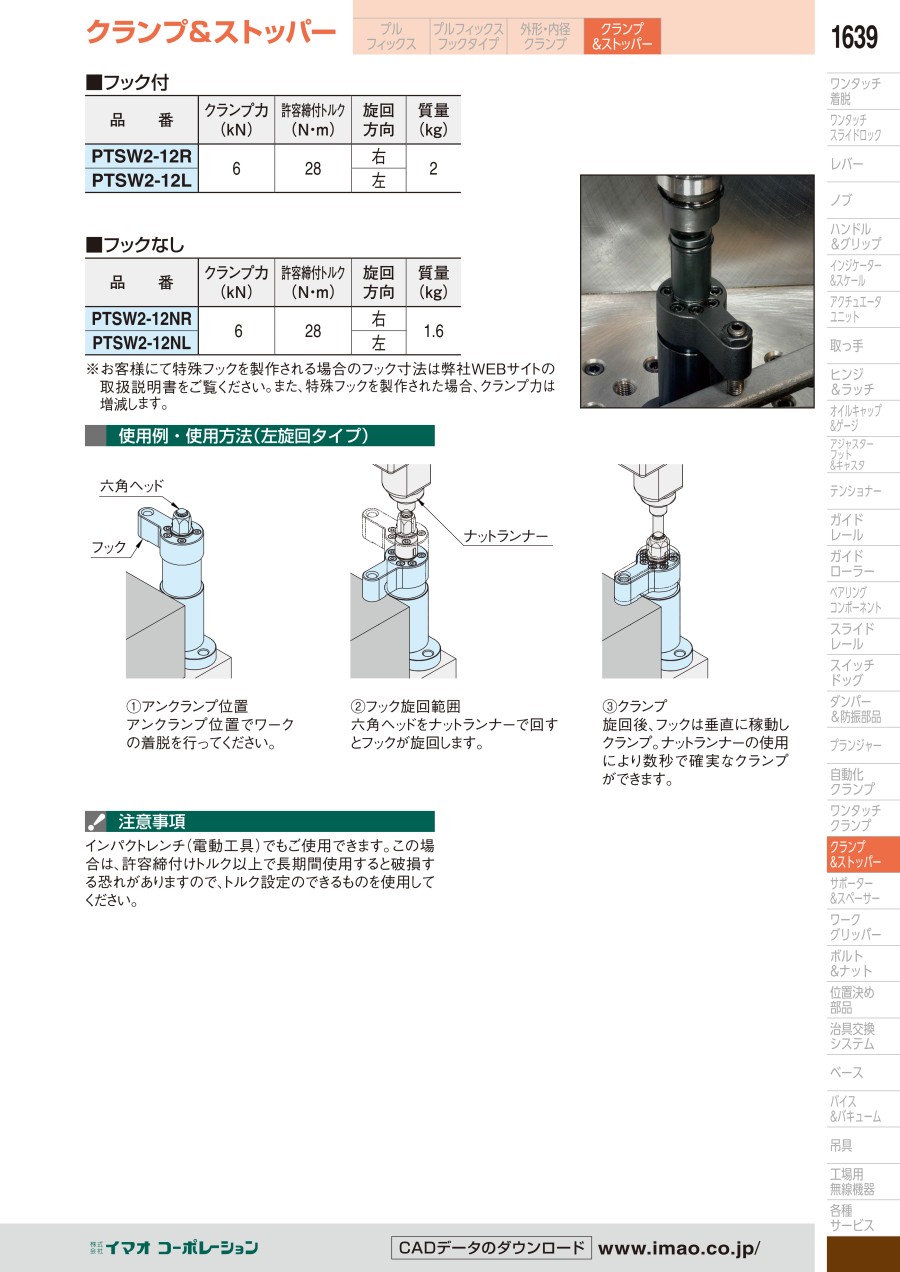

使用例
使用方法（左旋回タイプ）
（1）アンクランプ位置
アンクランプ位置でワークの着脱を行ってください。
アンクランプ位置でワークの着脱を行ってください。
（2）フック旋回範囲
六角部をナットランナーで回すとフックが旋回します。
六角部をナットランナーで回すとフックが旋回します。
（3）クランプ
旋回後、フックは垂直に稼動しクランプ。ナットランナー
の使用により数秒で確実なクランプができます。
旋回後、フックは垂直に稼動しクランプ。ナットランナー
の使用により数秒で確実なクランプができます。
注意・禁止事項
インパクトレンチ（電動工具）でもご使用できます。この場合は、許容締付けトルク以上で長期間使用すると破損する恐れがありますので、トルク設定のできるものを使用してください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
65,485円 ( 72,034円 ) | 3日目 |
60,223円 ( 66,245円 ) | 3日目 |
60,223円 ( 66,245円 ) | 4日目 |
65,485円 ( 72,034円 ) | 3日目 |
