ラウンド グリッパー MBVRG
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
MBVRG19の仕様・寸法情報
種類
ワークグリッパー
形状
特殊形状
商品情報

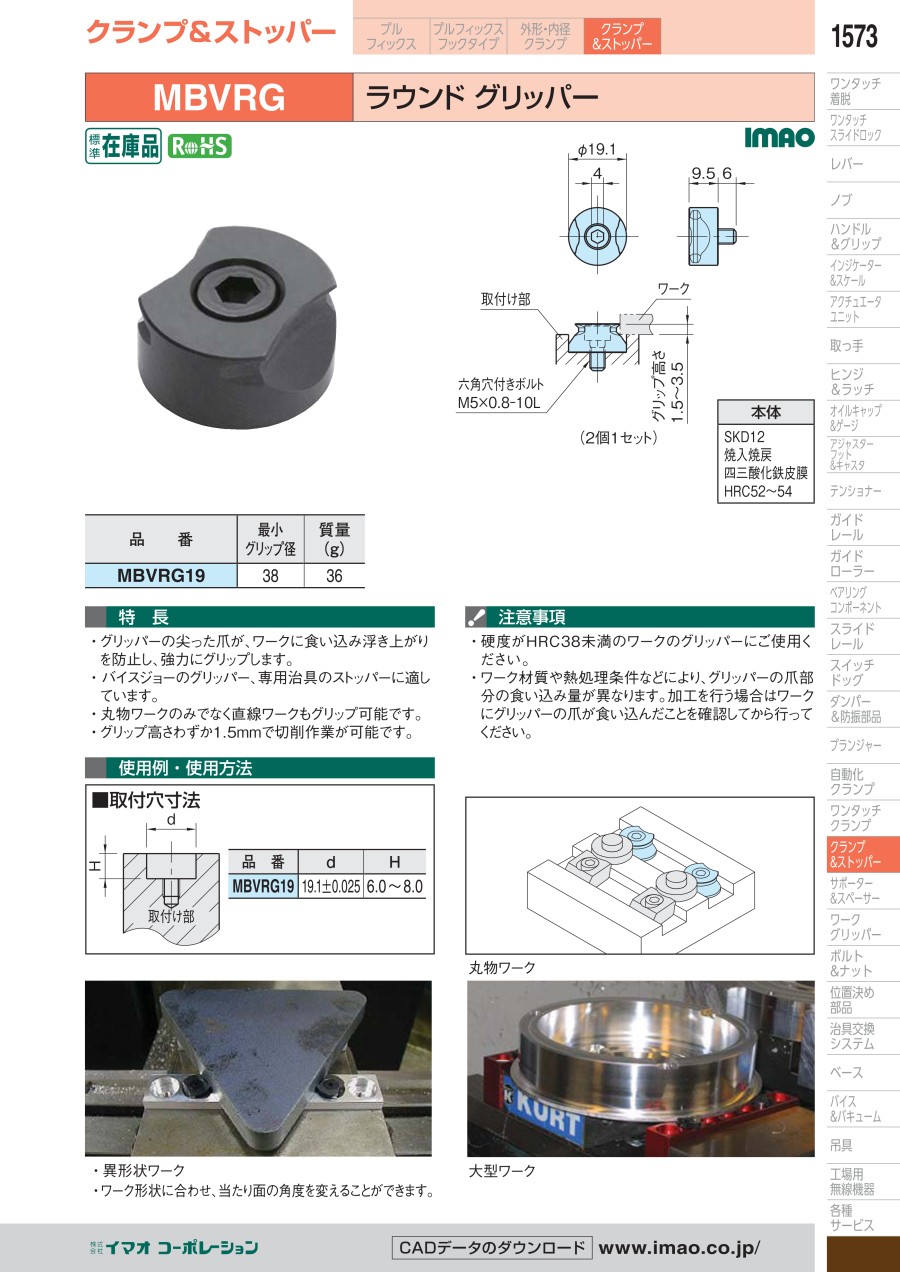

外形図
製品仕様
| 型番 | 最小グリップ径 | 質量（g） |
|---|---|---|
| MBVRG19 | 38 | 36 |
- 2個1セット
＜本体＞
- SKD12
- 焼入焼戻
- 四三酸化鉄皮膜
- HRC52～54
使用例
使用例・使用方法
■取付穴寸法
d：19.1±0.025
H：6.0～8.0
丸物ワーク
- 異形状ワーク
- ワーク形状に合わせ、当たり面の角度を変えることができます。
大型ワーク
注意・禁止事項
注意・禁止事項
- 硬度がHRC38未満のワークのグリッパーにご使用ください。
- ワーク材質や熱処理条件などにより、グリッパーの爪部分の食い込み量が異なります。加工を行う場合はワークにグリッパーの爪が食い込んだことを確認してから行ってください。
詳細情報
基本情報
【特長】
・グリッパーの尖った爪が、ワークに食い込み浮き上がりを防止し、強力にグリップします。
・バイスジョーのグリッパー、専用治具のストッパーに適しています。
・丸物ワークのみでなく直線ワークもグリップ可能です。
・グリップ高さわずか１．５mmで切削作業が可能です。
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
ラウンド グリッパー MBVRGの型番MBVRG19のページです。
型番MBVRG19に関する仕様情報を記載しております。
