グリッパー・ストッパー（MBVG）
- 通常単価(税別)
- 2,997円～5,691円
- 税込単価
- 3,297円～6,260円
通常出荷日：3日目
【特長】・グリッパーの尖った爪が、ワークに食い込み浮き上がりを防止し、強力にグリップします。・バイスジ...
詳細を確認
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 型番 | 本体 | 仕様 |
|---|---|---|
| MBVG1913G | SKD12 焼入焼戻 四三酸化鉄皮膜 HRC52～54 | グリッパー |
| MBVG1919G | ||
| MBVG1925G | ||
| MBVG2525G | ||
| MBVG1913S | ストッパー |

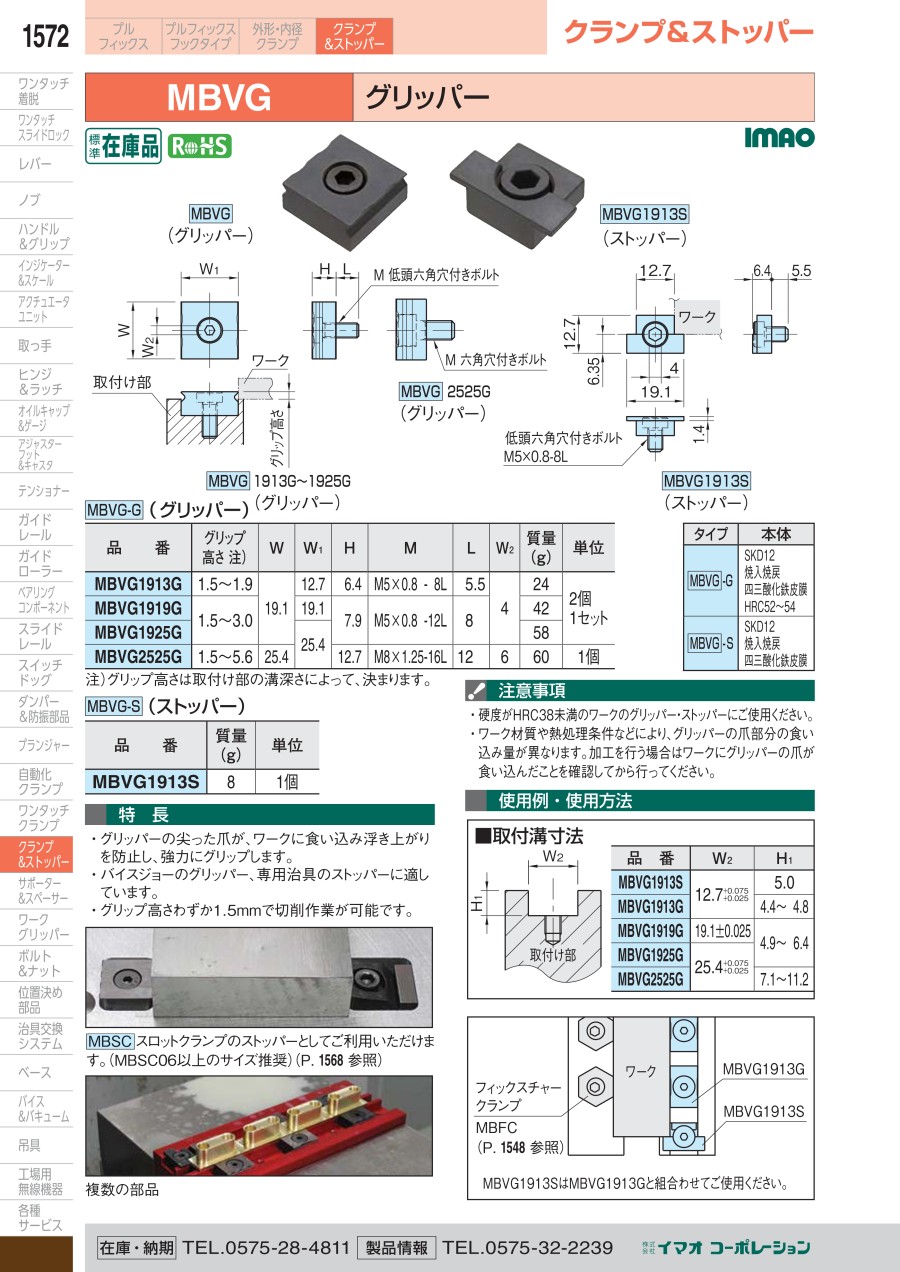

規格表
注）グリップ高さは取付け部の溝深さによって、決まります。
使用例
取付溝寸法
| 型番 | W2 | H1 |
|---|---|---|
| MBVG1913S | 12.7（+0.025～+0.075） | 5.0 |
| MBVG1913G | 4.4～4.8 | |
| MBVG1919G | 19.1±0.025 | 4.9～6.4 |
| MBVG1925G | 25.4（+0.025～+0.075） | |
| MBVG2525G | 7.1～11.2 |
商品特長詳細
MBSCスロットクランプのストッパーとしてご利用いただけます。（MBSC06以上のサイズ推奨）
複数の部品
注意・禁止事項
- 硬度がHRC38未満のワークのグリッパー・ストッパーにご使用ください。
- ワーク材質や熱処理条件などにより、グリッパーの爪部分の食い込み量が異なります。加工を行う場合はワークにグリッパーの爪が食い込んだことを確認してから行ってください。
詳細情報
基本情報
【特長】
・グリッパーの尖った爪が、ワークに食い込み浮き上がりを防止し、強力にグリップします。
・バイスジョーのグリッパー、専用治具のストッパーに適しています。
・グリップ高さわずか1．5mmで切削作業が可能です。
カタログ
商品担当おすすめ
グリッパー・ストッパー（MBVG）のレビュー
生産設備品付帯部品として使用
5
5.02020/04/08
加工用治具にてワークの位置決め及びクランプ用途で利用しています。特長にある「グリッパーの尖った爪が、ワークに食い込み浮き...もっと読む
1人が参考にしています。
