トグルクランプ TCDVSL・TCDVS

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 3,837円～16,450円

税込単価: 4,221円～18,095円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

工具を使用しない工具レスクランプ。【特長】・TCDVSLタイプロック機構付き。...

種類
下面押さえ・ハンドル立型
装着方法
ストレートベース
本体材質
SAPH440
クランプ部材質
スチール

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

TCDVSL（セーフティロック付き）

TCDVS（セーフティロック無し）

M5・M10タイプ

M6・M8タイプ

M12タイプ

製品仕様

TCDVSL（セーフティロック付き）

TCDVS（セーフティロック無し）

製品仕様

型番		アーム可動範囲			レバー可動範囲			レバー荷重（N）	裏面からの許容荷重注）		クランプ力
型番		ピンポジション1	ピンポジション2	ピンの使用なし	ピンポジション1	ピンポジション2	ピンの使用なし	レバー荷重（N）	F₁（kN）	F₂（kN）	F₃（kN）	F₄（kN）
TCDVSL TCDVS	05	100°	-	129°	64°	-	77°	100	0.75	1.05	0.62	0.75
	06	83°	56°	141°	56°	46°	84°	160	1.35	1.65	0.92	1.05
	08	93°	13°	158°	61°	26°	86°	190	2.0	2.8	0.94	1.35
	10	97°	6°	176°	59°	19°	91°	250	2.5	4.5	1.5	2.5
	12	88°	11°	164°	60°	24°	91°	280	3.0	5.5	1.4	2.5

（注）ワークを裏面から加工する際に、これ以上の荷重を掛けないでください。

規格表

型番		M	クランプ高さ	d	P	L₁	L₂	W₃	W₄	d₁	P₁	P₂	P₃	L₃	H₁	L	W₁	W₂
TCDVSL TCDVS	05	M5×0.8-25L	30.9	5.1	15	35	25	8.1	4.1	4.5	16	14	1	4.5	5.5	63.5	13.2	9.1
	06	M6×1-35L	37.6	6.1	19	53	29	10.2	5.2	5.5	14	12	-	7	5.5	86.5	17.5	12.4
	08	M8×1.25-45L	49	8.2	27	62	39	10.2	5.2	6.8	21	19	-	9	6.5	107	20.6	15.5
	10	M10×1.5-55L	62.3	10.2	48	95	50	14.1	7.1	9	32	27	3.5	8	13	153	25.5	18.4
	12	M12×1.75-70L	69.8	12.1	54	113.5	53	14.1	7.1	8.8	32	-	-	10.5	9	173.5	28	20.9

TCDVSL（セーフティロック付き）

型番	W	H	質量（g）
TCDVSL06160	53.4	175.7	330
TCDVSL08190	51.1	207.6	435
TCDVSL10250	56.5	254	869
TCDVSL12280	56.5	271.1	1,046

TCDVS（セーフティロック無し）

型番	W	H	質量（g）
TCDVS05100	22.5	120.3	104
TCDVS06160	43.5	169	309
TCDVS08190	41.5	200.3	411
TCDVS10250	47	247.4	834
TCDVS12280	47	265.5	1,020

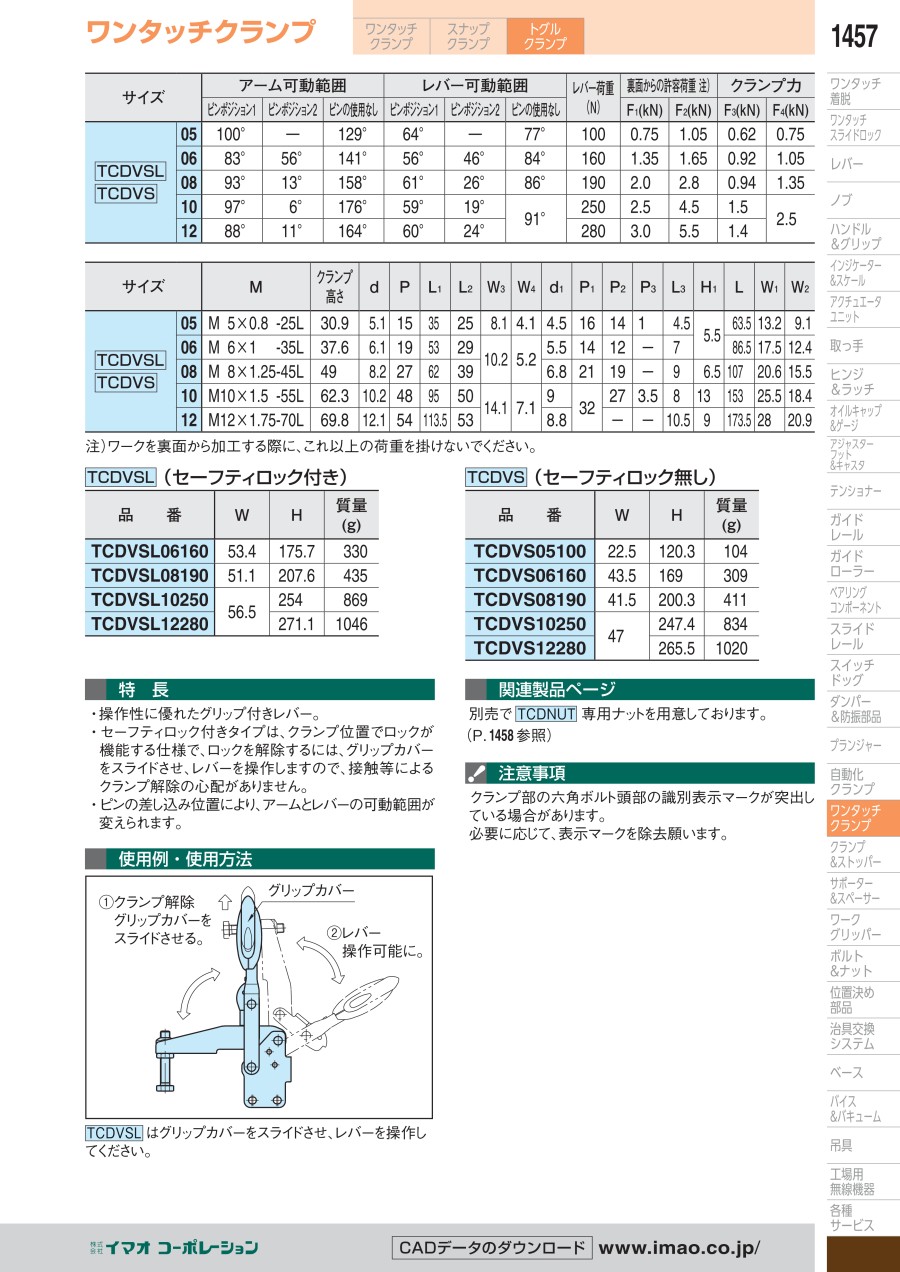

使用例

TCDVSLはグリップカバーをスライドさせ、レバーを操作。

型番リスト

表示件数

型番

クランプボルトサイズ

締圧力

(N)

セーフティロック

RoHS?

最小発注数量

[M5] M5×0.8	750	無	10	1個
[M6] M6×1	1050	無	10	1個
[M8] M8×1.25	1350	無	10	1個
[M10] M10×1.5	2500	無	10	1個
[M12] M12×1.75	2500	無	10	1個
[M6] M6×1	1050	有	10	1個
[M8] M8×1.25	1350	有	10	1個
[M10] M10×1.5	2500	有	10	1個
[M12] M12×1.75	2500	有	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,837円 ( 4,221円 )	3日目
6,209円 ( 6,830円 )	3日目
6,704円 ( 7,374円 )	3日目
10,803円 ( 11,883円 )	3日目
10,708円 ( 11,779円 )	3日目
10,610円 ( 11,671円 )	3日目
11,662円 ( 12,828円 )	3日目
15,920円 ( 17,512円 )	3日目
16,450円 ( 18,095円 )	3日目

詳細情報

基本情報

基本情報

工具を使用しない工具レスクランプ。
【特長】
・TCDVSLタイプロック機構付き。
・操作性に優れたグリップ付きレバー。
・セーフティロック付きタイプは、クランプ位置でロックが機能する仕様。
・ロックを解除するには、グリップカバーをスライドさせ、レバーを操作。
・接触等によるクランプ解除の心配がない。
【用途】
・組立、検査、溶接治具のクランプとして使用。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
