セーフティロック付トグルクランプ、トグルクランプ TCDVFL・TCDVF
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 3,591円～24,489円
- 税込単価
- 3,950円～26,938円
工具を使用しない工具レスクランプです。【特長】・TCDVFLタイプロック機構付...
詳細情報を確認する
商品情報
外形図
TCDVFL TCDVFL-SUS（セーフティロック付き）
TCDVF TCDVF-SUS（セーフティロック無し）
M5・M10タイプ
M6・M8タイプ
M12タイプ
製品仕様
TCDVFL-SUS（セーフティロック付き、SUS製）
TCDVF（セーフティロック無し、スチール製）
製品仕様
| タイプ | 本体 | グリップ | グリップカバー |
|---|---|---|---|
| TCDVFL | SAPH440 軟窒化処理 四三酸化鉄皮膜 | ポリアミド | 熱可塑性エラストマー （TPE） |
| TCDVF | - | ||
| TCDVFL-SUS | SUS304 | 熱可塑性エラストマー （TPE） | |
| TCDVF-SUS | - |
| サイズ | アーム可動範囲 | レバー可動範囲 | レバー荷重 （N） | 裏面からの許容荷重 注） | クランプ力 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ピンポジション1 | ピンポジション2 | ピンの使用なし | ピンポジション1 | ピンポジション2 | ピンの使用なし | F1（kN） | F2（kN） | F3（kN） | F4（kN） | |||
| TCDVFL TCDVF TCDVFL-SUS TCDVF-SUS | 05 | 100° | - | 147° | 64° | - | 83° | 100 | 0.75 | 1.05 | 0.62 | 0.75 |
| 06 | 83° | 56° | 152° | 56° | 46° | 160 | 1.35 | 1.65 | 0.92 | 1.05 | ||
| 08 | 93° | 13° | 158° | 61° | 26° | 86° | 190 | 2.0 | 2.8 | 0.94 | 1.35 | |
| 10 | 97° | 6° | 176° | 59° | 19° | 91° | 250 | 2.5 | 4.5 | 1.5 | 2.5 | |
| 12 | 88° | 11° | 164° | 60° | 24° | 280 | 3.0 | 5.5 | 1.4 | |||
注）ワークを裏面から加工する際に、これ以上の荷重を掛けないでください。
規格表
| 型番 | M | クランプ高さ | d | P | L1 | L2 | W | T | d1 | P1 | P2 | P3 | P4 | L3 | L | W2 | W3 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TCDVFL TCDVF TCDVFL-SUS TCDVF-SUS | 05 | M5×0.8-25L | 19.1 | 5.1 | 15 | 35 | 25 | 33 | 2 | 4.5 | 24 | 16 | 22 | 14 | 4.5 | 66.5 | 13.2 | 9.1 |
| 06 | M6×1-35L | 24.7 | 6.1 | 19 | 53 | 29 | 38 | 2.5 | 5.5 | 27 | 14 | - | 12 | 7 | 87.5 | 17.5 | 12.4 | |
| 08 | M8×1.25-45L | 32.7 | 8.2 | 27 | 62 | 39 | 45 | 6.8 | 32 | 21 | - | 19 | 9 | 107.5 | 20.6 | 15.5 | ||
| 10 | M10×1.5-55L | 38.7 | 10.2 | 48 | 95 | 50 | 64 | 3.5 | 9 | 45 | 32 | 38 | 27 | 8 | 153 | 25.5 | 18.4 | |
| 12 | M12×1.75-70L | 46.7 | 12.1 | 54 | 113.5 | 53 | 63 | 8.8 | - | - | 10.5 | 173.5 | 28 | 20.9 | ||||
TCDVFL TCDVFL-SUS（セーフティロック付き）
| スチール製 | SUS製 | W1 | H | ||
|---|---|---|---|---|---|
| 型番 | 質量（g） | 型番 | 質量（g） | ||
| TCDVFL06160 | 330 | TCDVFL06160-SUS | 330 | 53.4 | 162.8 |
| TCDVFL08190 | 436 | TCDVFL08190-SUS | 436 | 51.1 | 191.4 |
| TCDVFL10250 | 864 | - | - | 56.5 | 230.5 |
| TCDVFL12280 | 1,046 | - | - | 249.1 | |
TCDVF TCDVF-SUS（セーフティロック無し）
| スチール製 | SUS製 | W1 | H | ||
|---|---|---|---|---|---|
| 型番 | 質量（g） | 型番 | 質量（g） | ||
| TCDVF05100 | 104 | TCDVF05100-SUS | 98 | 22.5 | 108.5 |
| TCDVF06160 | 308 | TCDVF06160-SUS | 305 | 43.5 | 156.1 |
| TCDVF08190 | 411 | TCDVF08190-SUS | 406 | 41.5 | 184.2 |
| TCDVF10250 | 834 | - | - | 47 | 223.9 |
| TCDVF12280 | 1,020 | - | - | 242.4 | |
使用例
- TCDVFL TCDVF-SUSはグリップカバーをスライドさせ、レバーを操作してください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,591円 ( 3,950円 ) | 在庫品1日目当日出荷可能 |
6,997円 ( 7,697円 ) | 3日目 |
6,324円 ( 6,956円 ) | 3日目 |
9,997円 ( 10,997円 ) | 3日目 |
6,827円 ( 7,510円 ) | 4日目 |
17,502円 ( 19,252円 ) | 3日目 |
10,803円 ( 11,883円 ) | 3日目 |
10,708円 ( 11,779円 ) | 3日目 |
10,582円 ( 11,640円 ) | 3日目 |
16,496円 ( 18,146円 ) | 在庫品1日目当日出荷可能 |
11,711円 ( 12,882円 ) | 在庫品1日目当日出荷可能 |
24,489円 ( 26,938円 ) | 3日目 |
16,468円 ( 18,115円 ) | 3日目 |
16,755円 ( 18,431円 ) | 3日目 |
詳細情報
基本情報
工具を使用しない工具レスクランプです。
【特長】
・TCDVFLタイプロック機構付きで、スチール製とステンレス製をご準備します。
・操作性に優れたグリップ付きレバーです。
・セーフティロック付きタイプは、クランプ位置でロックが機能する仕様で、ロックを解除するには、グリップカバー をスライドさせ、レバーを操作しますので、接触等によるクランプ解除の心配がありません。
・ピンの差込み位置により、アームとレバーの可動範囲が変えられます。
【用途】
・組立・検査・溶接治具のクランプとして使用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

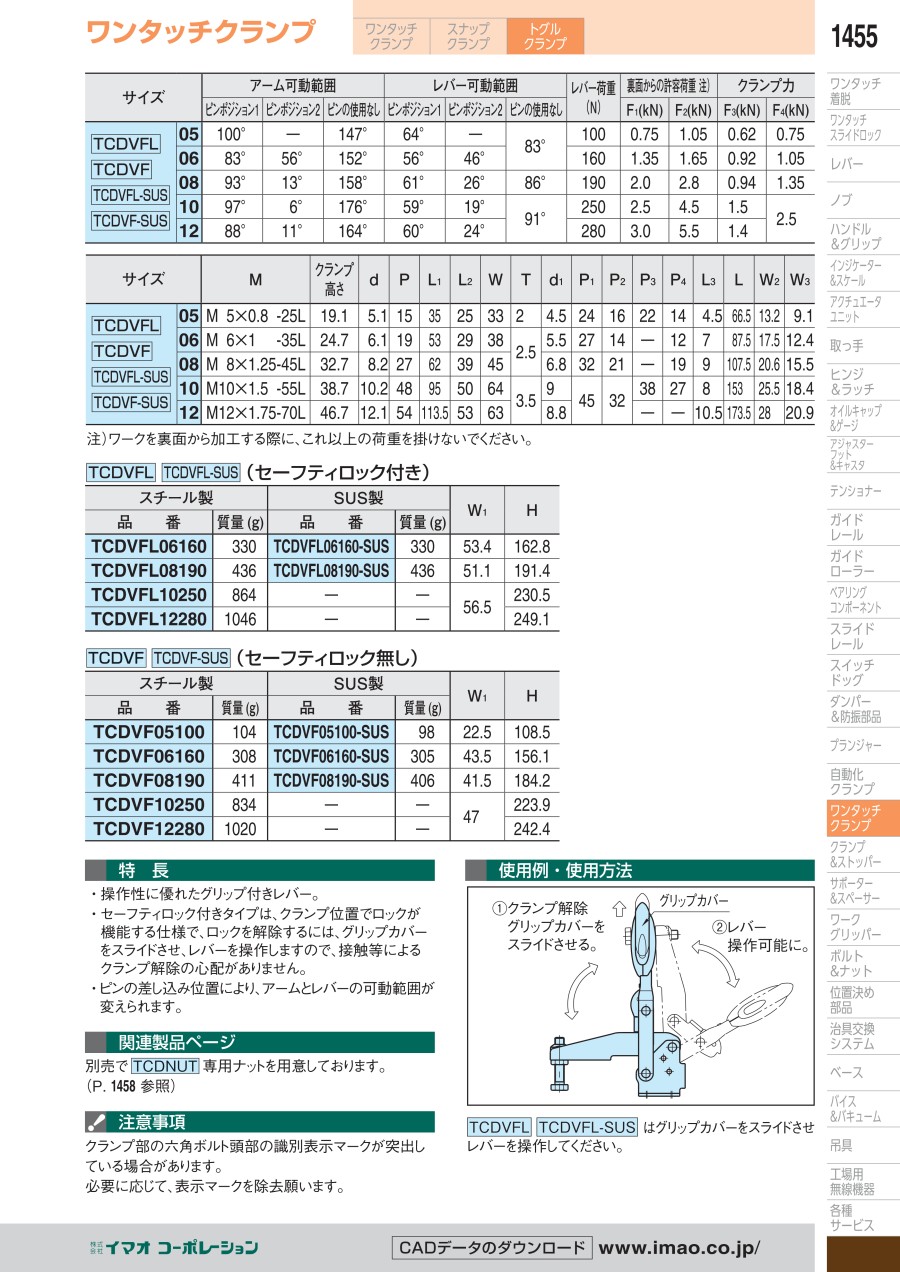

カタログ
