メカニカル部品技術窓口
レベルインジケーター（フロート式センサー仕様）（LFｰE）
- 通常単価(税別)
- 10,479円～10,863円
- 税込単価
- 11,527円～11,949円
【特長】・フロートにより、液面の変化を検出します。・NO（常時開接点）、NC（...
詳細情報を確認する- 種類
- 長形タイプ
- 長形タイプ種類
- I型
- レベル視認用付加機能
- フロート / センサー
- 本体材質
- ポリアミド
- シール部材質
- ニトリルゴム（NBR）
- 最高使用温度 (℃)
- 80
ご注意
- 本製品は耐圧仕様ではございません。
未確定：候補が2型番あります。
商品情報
外形図
製品仕様
| 材質 | 使用温度 | 最大電圧 | 最大電流 | 接点容量 | コネクタ | ケーブル導体断面積 | |||
|---|---|---|---|---|---|---|---|---|---|
| 本体 | Oリング | マグネット | 保護等級 | ネジサイズ | |||||
| ポリアミド グレー | ニトリルゴム （NBR） | アルニコ磁石 | max.80℃ min.-20℃ | DC230V | 2A | 40VA | IP65 | PG9 （ケーブル外径 φ6～8用） PG11 （ケーブル外径 φ8～10用） | max.1.5mm2 |
規格表
注）ゲージをカットして、ご希望の長さに調節してください。
使用例
ゲージの長さ調節方法
- ゲージからフロートを引抜いてください。
- ゲージには、オイル仕様と水仕様の目盛りが表と裏にそれぞれ記されており、これらはL1を示します。
- 検知したい液面位置の目盛でゲージをカットしてください。カットは、ニッパー等で簡単に行えます。
- ご希望の目盛りでカットする際、フロートの差し込み長さは考慮してあります。
- 最後にゲージにフロートをはめ込んでください。
接続方法
*:お客様にてご用意ください。
1.上面のスクリューを緩めて、本体よりコネクタを取外してください。
2.コネクタのパッキンを外し、コンタクトホルダーを取出し、プラグを緩めてください。
3プラグ及びコネクタにケーブルを通し、コンタクトホルダーのターミナル1、2に接続
してください。（それ以外への接続は不要です。）
4.コンタクトホルダーをコネクタの元の位置に戻しパッキンを装着し、本体に取付けて
スクリューを締めてください。
5.プラグを締めれば、インジケーターへの配線接続は完了です。
2.コネクタのパッキンを外し、コンタクトホルダーを取出し、プラグを緩めてください。
3プラグ及びコネクタにケーブルを通し、コンタクトホルダーのターミナル1、2に接続
してください。（それ以外への接続は不要です。）
4.コンタクトホルダーをコネクタの元の位置に戻しパッキンを装着し、本体に取付けて
スクリューを締めてください。
5.プラグを締めれば、インジケーターへの配線接続は完了です。
〈NO〉〈NC〉切替方法
詳細情報
基本情報
【特長】
・フロートにより、液面の変化を検出します。
・NO（常時開接点）、NC（常時閉接点）の切替が簡単にできます。
・フロートには磁気部品が使用されていない為、汚い液体 （水、オイル、冷却油）が入ったタンクでの使用に最適です。
・液体の導電性に関係なくご使用になれます。
・コネクタとコンタクトホルダーの組合せ方により、プラグの向きを変更することができます。
・保護等級IP65適合。
ご注意
- 本製品は耐圧仕様ではございません。

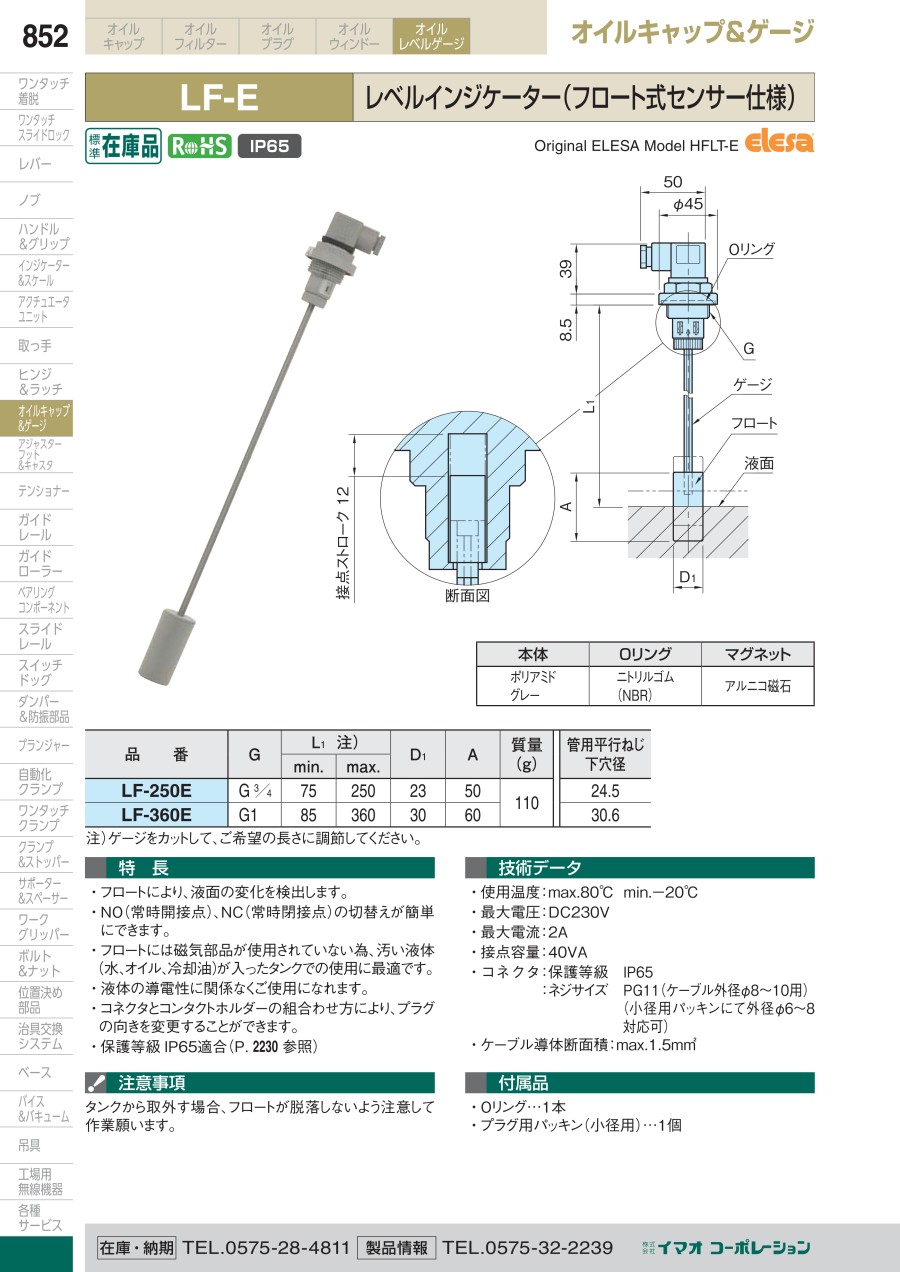

カタログ
