イマオコーポレーション

セーフティロック付トグルクランプ、トグルクランプ TCDHSL・TCDHS

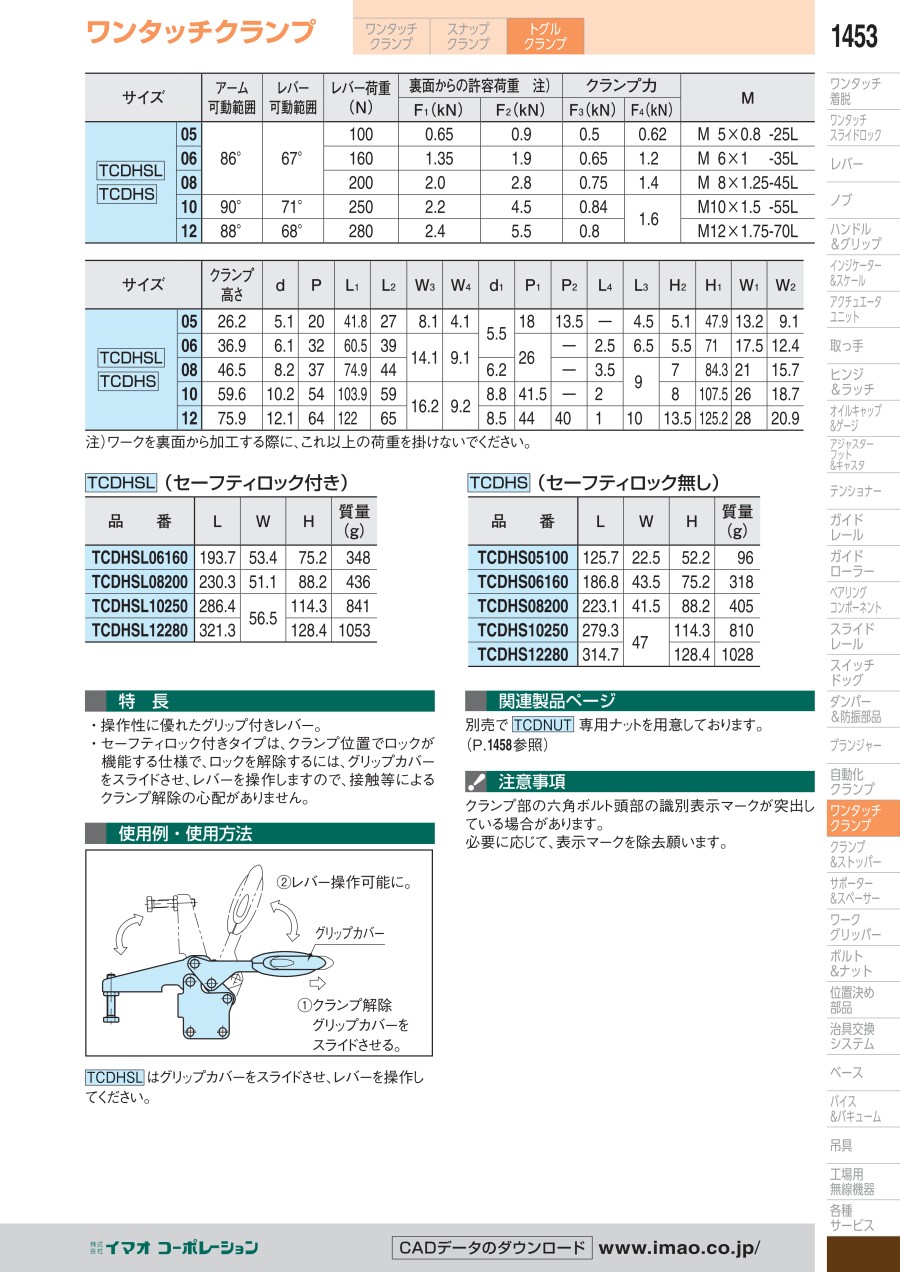

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 3,794円～16,232円

税込単価: 4,173円～17,855円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

工具を使用しない工具レスクランプです。【特長】・操作性に優れたグリップ付きレバ...

種類
下面押さえ・ハンドル横型
装着方法
フランジベース
本体材質
SAPH440
クランプ部材質
スチール
アーム高さ種類
標準

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

TCDHSL（セーフティロック付き）

TCDHS（セーフティロック無し）

M5タイプ

M6～M10タイプ

M12タイプ

製品仕様

TCDHSL（セーフティロック付き）

TCDHS（セーフティロック無し）

製品仕様

タイプ	本体	グリップ	グリップカバー
TCDHSL	SAPH440 軟窒化処理四三酸化鉄皮膜	ポリアミド	熱可塑性エラストマー（TPE）
TCDHS	SAPH440 軟窒化処理四三酸化鉄皮膜	ポリアミド	-

型番		アーム可動範囲	レバー可動範囲	レバー荷重（N）	裏面からの許容荷重注）		クランプ力		M
型番		アーム可動範囲	レバー可動範囲	レバー荷重（N）	F₁（kN）	F₂（kN）	F₃（kN）	F₄（kN）	M
TCDHSL TCDHS	05	86°	67°	100	0.65	0.9	0.5	0.62	M5×0.8-25L
	06			160	1.35	1.9	0.65	1.2	M6×1-35L
	08			200	2.0	2.8	0.75	1.4	M8×1.25-45L
	10	90°	71°	250	2.2	4.5	0.84	1.6	M10×1.5-55L
	12	88°	68°	280	2.4	5.5	0.8	1.6	M12×1.75-70L

注）ワークを裏面から加工する際に、これ以上の荷重を掛けないでください。

規格表

型番		クランプ高さ	d	P	L₁	L₂	W₃	W₄	d₁	P₁	P₂	L₄	L₃	H₂	H₁	W₁	W₂
TCDHSL TCDHS	05	26.2	5.1	20	41.8	27	8.1	4.1	5.5	18	13.5	-	4.5	5.1	47.9	13.2	9.1
	06	36.9	6.1	32	60.5	39	14.1	9.1	5.5	26	-	2.5	6.5	5.5	71	17.5	12.4
	08	46.5	8.2	37	74.9	44	14.1	9.1	6.2	26	-	3.5	9	7	84.3	21	15.7
	10	59.6	10.2	54	103.9	59	16.2	9.2	8.8	41.5	-	2	9	8	107.5	26	18.7
	12	75.9	12.1	64	122	65	16.2	9.2	8.5	44	40	1	10	13.5	125.2	28	20.9

TCDHSL（セーフティロック付き）

型番	L	W	H	質量（g）
TCDHSL06160	193.7	53.4	75.2	348
TCDHSL08200	230.3	51.1	88.2	436
TCDHSL10250	286.4	56.5	114.3	841
TCDHSL12280	321.3	56.5	128.4	1,053

TCDHS（セーフティロック無し）

型番	L	W	H	質量（g）
TCDHS05100	125.7	22.5	52.2	96
TCDHS06160	186.8	43.5	75.2	318
TCDHS08200	223.1	41.5	88.2	405
TCDHS10250	279.3	47	114.3	810
TCDHS12280	314.7	47	128.4	1,028

使用例

使用例・使用方法

TCDHSLはグリップカバーをスライドさせ、レバーを操作。

型番リスト

表示件数

型番

クランプボルトサイズ

締圧力

(N)

セーフティロック

RoHS?

最小発注数量

[M5] M5×0.8	620	無	10	1個
[M6] M6×1	1200	無	10	1個
[M8] M8×1.25	1400	無	10	1個
[M10] M10×1.5	1600	無	10	1個
[M12] M12×1.75	1600	無	10	1個
[M6] M6×1	1200	有	10	1個
[M8] M8×1.25	1400	有	10	1個
[M10] M10×1.5	1600	有	10	1個
[M12] M12×1.75	1600	有	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,794円 ( 4,173円 )	4日目
6,242円 ( 6,866円 )	4日目
6,997円 ( 7,697円 )	3日目
10,513円 ( 11,564円 )	3日目
10,710円 ( 11,781円 )	3日目
11,205円 ( 12,326円 )	3日目
11,449円 ( 12,594円 )	3日目
15,335円 ( 16,869円 )	3日目
16,232円 ( 17,855円 )	3日目

詳細情報

基本情報

基本情報

工具を使用しない工具レスクランプです。
【特長】
・操作性に優れたグリップ付きレバーです。
・セーフティロック付きタイプは、クランプ位置でロックが機能する仕様で、ロックを解除するには、グリップカバーをスライドさせ、レバーを操作しますので、接触等によるクランプ解除の心配がありません。
【用途】
・組立・検査・溶接治具のクランプとして使用。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

セーフティロック付トグルクランプ、トグルクランプ TCDHSL・TCDHSのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qステンレス仕様はありますか？

ありません。
