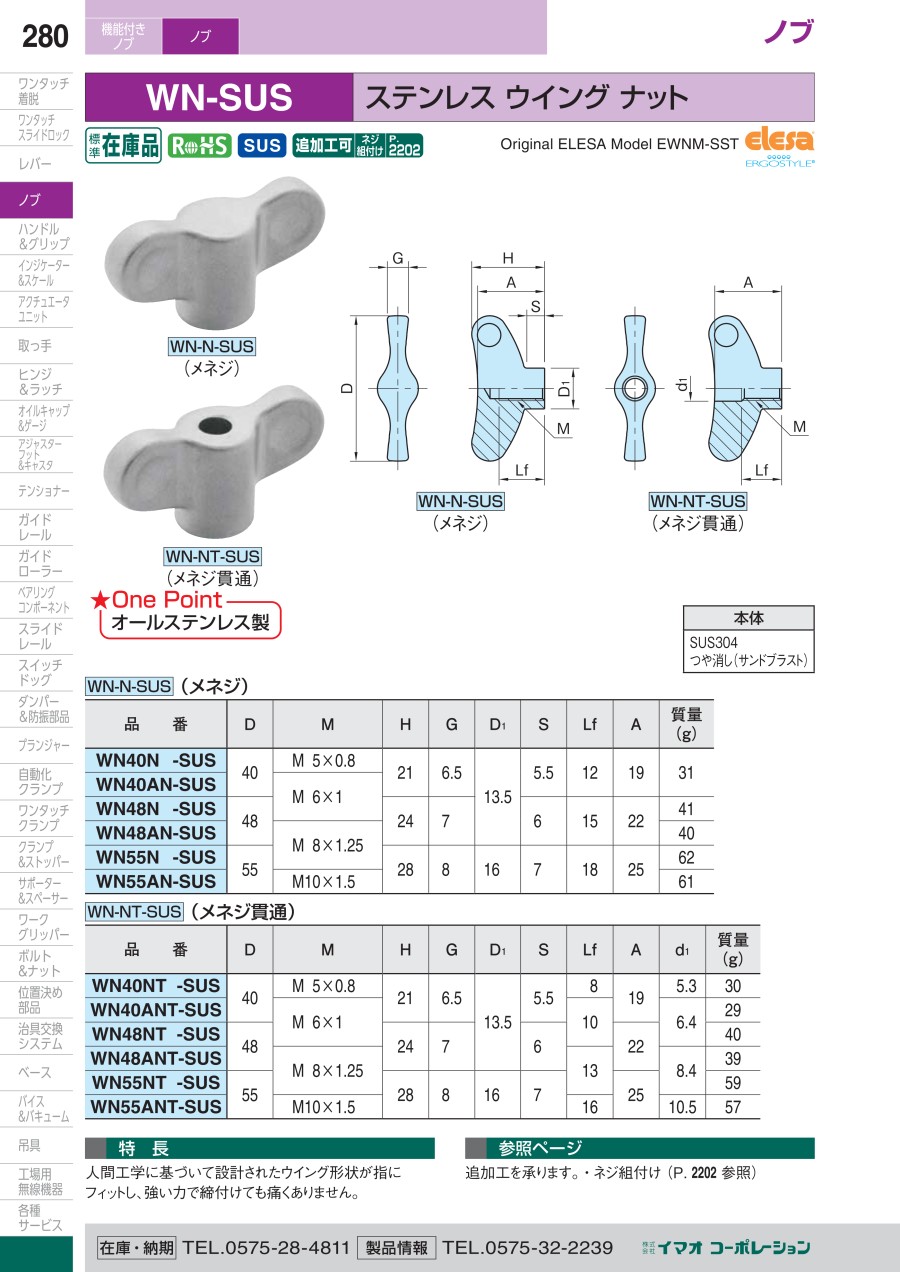

ステンレス ウイング ナット(WN-SUS)

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定:候補が12型番あります。
数量:

商品情報

外形図

ステンレス ウイング ナット(WN-SUS) WN-N-SUS(メネジ)外形図

WN-N-SUS(メネジ)

ステンレス ウイング ナット(WN-SUS) WN-NT-SUS(メネジ貫通)外形図

WN-NT-SUS(メネジ貫通)

製品仕様

  • 本体: SUS304  つや消し(サンドブラスト)

規格表

WN-N-SUS(メネジ)

ステンレス ウイング ナット(WN-SUS) WN-N-SUS(メネジ)規格表

WN-NT-SUS(メネジ貫通)

ステンレス ウイング ナット(WN-SUS) WN-NT-SUS(メネジ貫通)規格表

型番リスト

表示件数

取付部 径 (mm) または 呼び径

ノブ部 外径【範囲選択】

(mm)

ノブ部 外径

(mm)

本体 高さ H

(mm)

めねじ・丸穴加工

RoHS?最小発注数量
M6
30.1~40
40
21
止まり穴
10
1個
M6
30.1~40
40
21
貫通
10
1個
M5
30.1~40
40
21
止まり穴
10
1個
M5
30.1~40
40
21
貫通
10
1個
M8
40.1~50
48
24
止まり穴
10
1個
M8
40.1~50
48
24
貫通
10
1個
M6
40.1~50
48
24
止まり穴
10
1個
M6
40.1~50
48
24
貫通
10
1個
M10
50.1~70
55
28
止まり穴
10
1個
M10
50.1~70
55
28
貫通
10
1個
M8
50.1~70
55
28
止まり穴
10
1個
M8
50.1~70
55
28
貫通
10
1個
通常単価(税別) (税込単価)
通常出荷日
2,056
( 2,262 )
在庫品1日目当日出荷可能
2,036
( 2,240 )
3日目
2,089
( 2,298 )
4日目
2,089
( 2,298 )
3日目
2,389
( 2,628 )
4日目
2,424
( 2,666 )
在庫品1日目当日出荷可能
2,424
( 2,666 )
3日目
2,424
( 2,666 )
在庫品1日目当日出荷可能
3,189
( 3,508 )
3日目
3,251
( 3,576 )
3日目
3,189
( 3,508 )
3日目
3,189
( 3,508 )
3日目

詳細情報

基本情報

オールステンレス製。
【特長】
・人間工学に基づいて設計されたウイング形状が指にフィットし、強い力で締付けても痛くありません。

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
