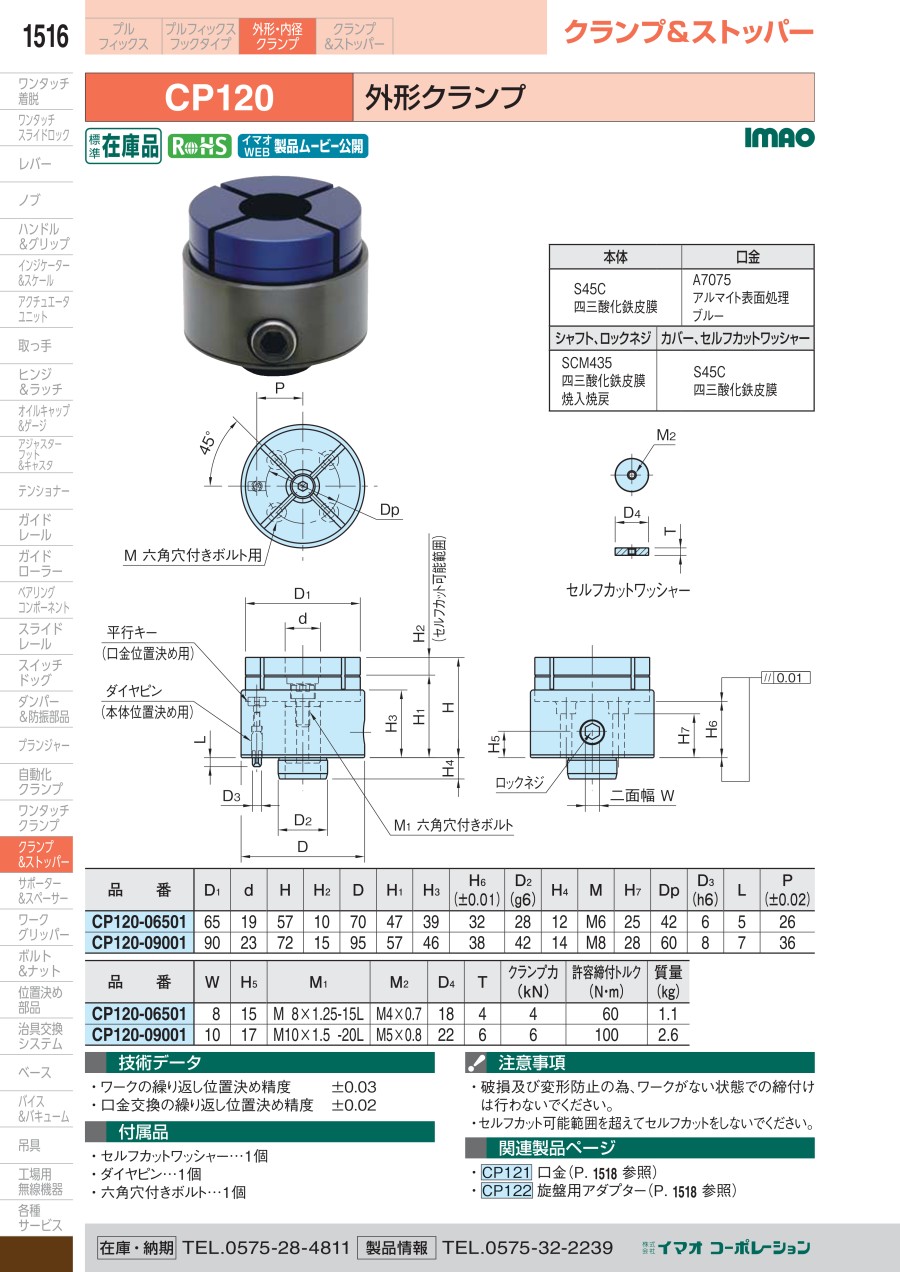

外形クランプ（CP120）
- 通常単価(税別)
- 55,744円～70,504円
- 税込単価
- 61,318円～77,554円
【特長】・ダイヤフラム式クランプ機構により4つの爪でワークを確実にクランプしま...
詳細情報を確認する- クランプ種類
- 外形
型番:
商品情報
外形図
製品仕様
- RoHS指令適合製品です。
- ワークの繰り返し位置決め精度：±0.03
- 口金交換の繰り返し位置決め精度：±0.02
- 付属品：セルフカットワッシャー・・・1個
ダイヤピン・・・1個
六角穴付きボルト・・・1個
| 本体 | 口金 | シャフト、ロックネジ | カバー、セルフカットワッシャー |
|---|---|---|---|
| S45C 四三酸化鉄皮膜 | A7075 アルマイト表面処理 ブルー | SCM435 四三酸化鉄皮膜 焼入焼戻 | S45C 四三酸化鉄皮膜 |
規格表
使用例
（1）本体の取付け
本体にダイヤピンを挿入し、六角穴付きボルトで本体をプレートに取付けます。
（2）口金の取付け
口金のキー溝を平行キーに合わせた状態で口金を取付けます。
注）口金取付け時は、ロックネジを反時計方向に止まるまで回した状態で行ってください。
（3）口金のセルフカット
1. セルフカットワッシャーを口金にセットします。
（ボルトなどを使用すると、セットが簡単です。）
注）セルフカットワッシャーは六角穴付きボルト上部に確実にセットしてください。
2. ロックネジを締め込み、セルフカットワッシャーをクランプします。
（クランプ後は、セルフカットワッシャーからボルトを外してください。）
3. ワーク形状に合わせて口金をセルフカットします。
（4）ワークのセット
・セルフカット後はロックネジを緩め、セルフカットワッシャーを取外します。
・ワークをセットしロソクネジを回しクランプします。
・側面のロックネジを締めることで、ワークの外形をクランプします。
・口金はセルフカットできますので、様々な形状のワークがクランプできます。
・小型マシニングセンター、タッピングセンター、小型5軸加工機、CNC円テーブルなどのクランプ治具に最適です。
穴加工図
商品特長詳細
- 加工ワークに応じて口金を交換できるため、経済的です。
（1）ロックネジを締めると口金の中央が引き込まれます。
（2）同時に4つの爪が中央に向かって倒れワークの外形をクランプします。
注意・禁止事項
- 破損及び変形防止の為、ワークがない状態での締付けは行わないでください。
- セルフカット可能範囲を超えてセルフカットをしないでください。
詳細情報
基本情報
【特長】
・ダイヤフラム式クランプ機構により4つの爪でワークを確実にクランプします。
・異形状の多種多様なワークに対応できます。
・クランプストロークは径で0．3mmあります。ロストワックス、ダイカスト、押出材、引抜材、前加工済みのワークなどに適しています。
