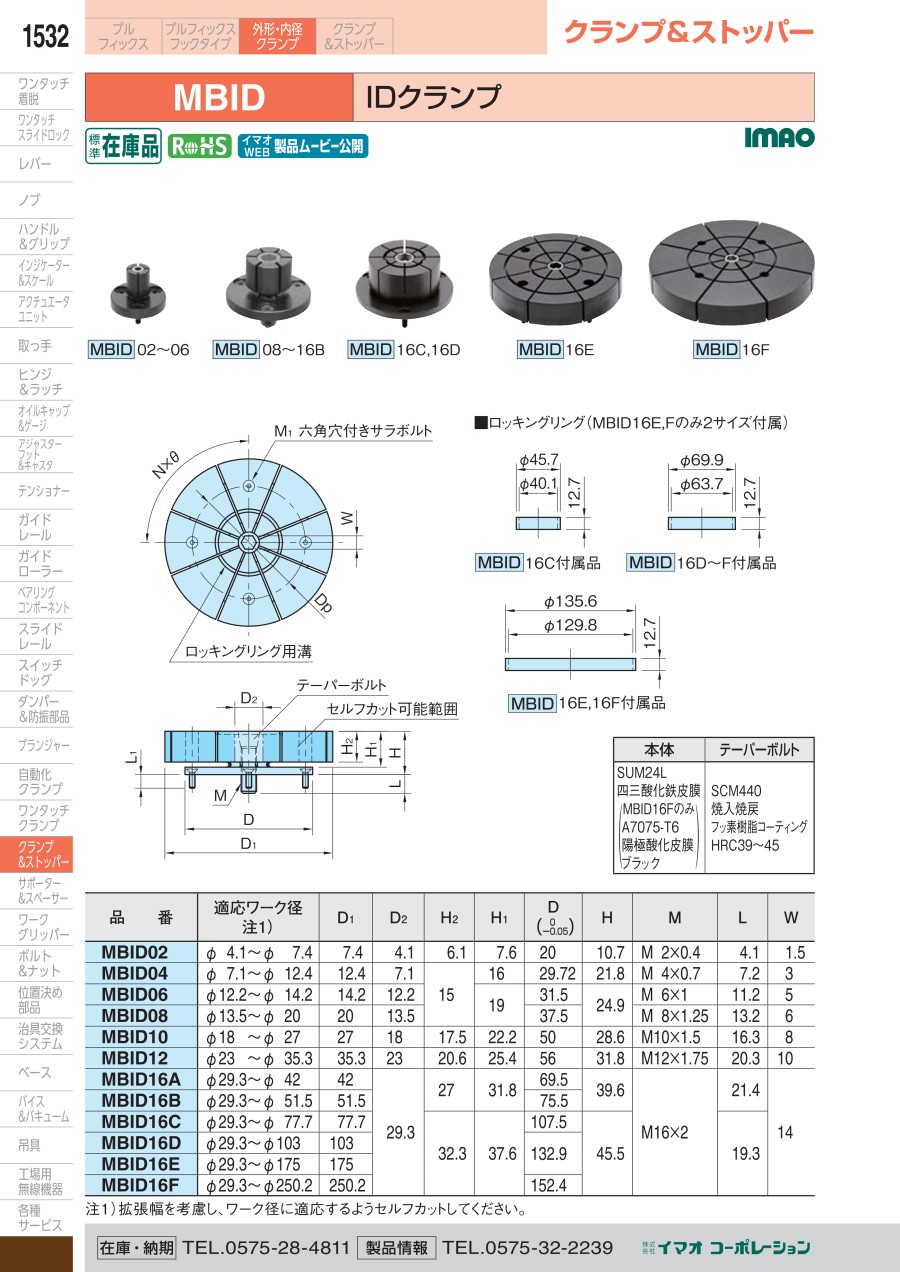

IDクランプ（MBID）

外形図

ロッキングリング（MBID16E、Fのみ2サイズ付属）
MBID16C付属品／MBID16D～F付属品／MBID16E、16F付属品

製品仕様

• RoHS指令適合製品です。
• 付属品：六角ナット・・・1個
  MBID16C、16D：ロッキングリング・・・1個
  MBID16E、16F：ロッキングリング・・・2サイズ各1個

規格表

注1）拡張幅を考慮し、ワーク径に適応するようセルフカットしてください。

注2）セルフカット時の推奨締付けトルクは、20N・mです。
注3）MBID16C～Fの場合のみ上面にロッキングリング用溝（幅／深さ3.2mm）加工が施されております。

使用例

セルフカットと取付方法

（1）テーパーボルトを入れてない状態でセルフカット部の径を採寸してください。
（2）テーパーボルトと付属の六角ナットを使い、加工部分がセルフカット時の推奨拡張径に広がるように締め込み固定します。
（MBID16C～Fの場合は、付属のロッキングリングを上面の溝にはめ込み、固定します。）
（3）取付けプレートにはフランジ外径寸法に合わせた穴加工を行い、クランプを固定する為のタップ穴を加工してください。次に中央にテーパーボルト用のネジ穴加工をしてください。

注意・禁止事項

• 破損及び変形防止のため、空締付けは行わないでください。
• セルフカットの内角（コーナー）は、小型の場合は最小R0.5以上が必要です。また、応力集中しないよう極力大きめの内角Rをお勧めします。
• この内角Rがワーク穴底部と干渉する場合は、フランジ部（受け部）にかさ上げ用のリング等のご使用をお勧めします。
• セルフカット（クランプ）面が浅く、且つロッキングリング用溝にセルフカット径が干渉もしくは近い場合は、テーパーボルト及び上面を溝深さ分フラットに加工した後、セルフカットすることをお勧めします。
• MBID16C、16Dはロッキングリングを溝にはめ込みクランプした状態でセルフカットしてください。但し、ロッキングリング径より小径の場合は、通常の方法でセルフカットしてください。
• MBID16E、16Fはロッキングリングが2個付属されていますが、セルフカットの際に必要となるロッキングリングは1個です。極力大きいリングのご使用をお勧めしますが、セルフカットの範囲に合わせてリングのサイズをお選びください。
